Reloj digital y analógico - Arduino + PaperCraft (1 / 11 paso)

Paso 1: Reúna sus materiales

Aquí son las cosas que necesitarás. Tenía la intención de encajar esto en la categoría de "Concurso de kit" por lo que he limitado a la acumulación de simples piezas sin necesidad de soldar. Alternativamente. Arduino Uno y controlador de motor pueden ser reemplaza con Arduino Mega que la pared permiten un control directo de hasta 64 servos. Los costos de construir me cuestan alrededor de $130 en partes. Tenga en cuenta que puede reutilizaciones las piezas para crear otros grandes proyectos como un hexápodo!

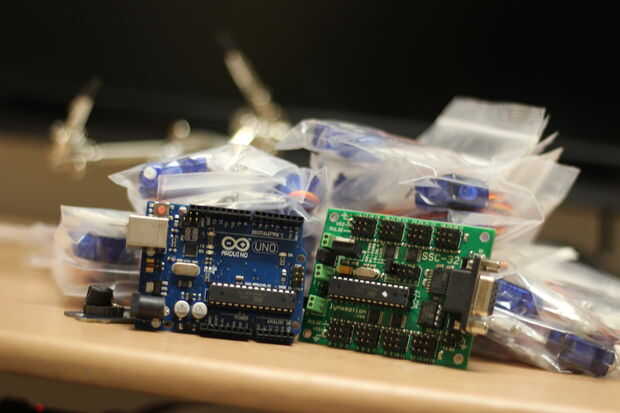

El Kit de la electrónica:
Arduino Uno
DS1307 o RTC reloj breakout - realiza un seguimiento de tiempo
Regulador del motor de servo - controles servo motores
28 servos - girar 180 grados

Construcción:

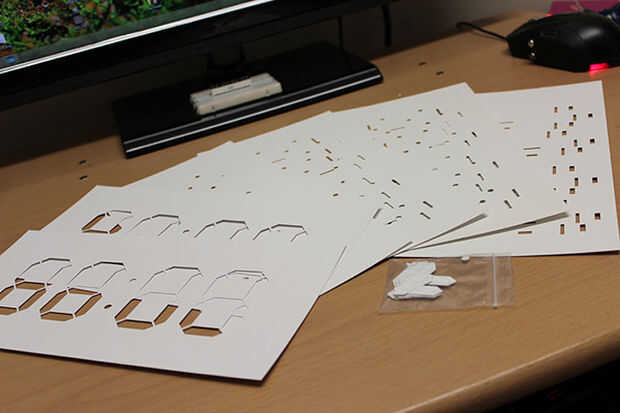

Cartulina

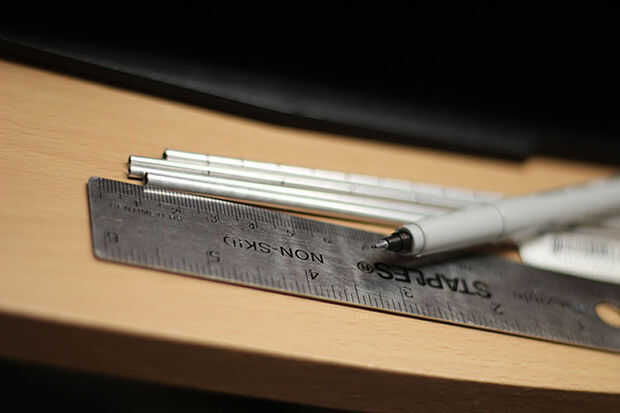

Manía de aluminio tubo * - permitir dígitos se deslice suavemente; Necesita un tubo interior y exterior
Cinta de doble cara
Almohadillas adhesivas
Clip de papel

* O utilizar un paquete de lápices de plomo baratos

Herramientas:

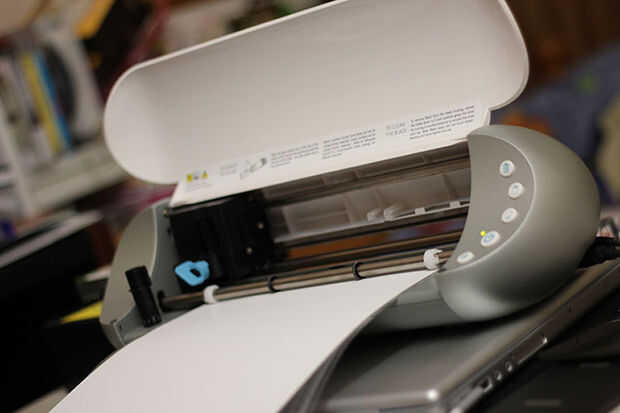

Papercutter - Shiloutte retrato (opcional)
Pistola de pegamento
Dremel - cortar tubería (opcional)
Cuchillo (opcional)
