Reloj DIY de TiX (1 / 4 paso)

Paso 1: La electrónica

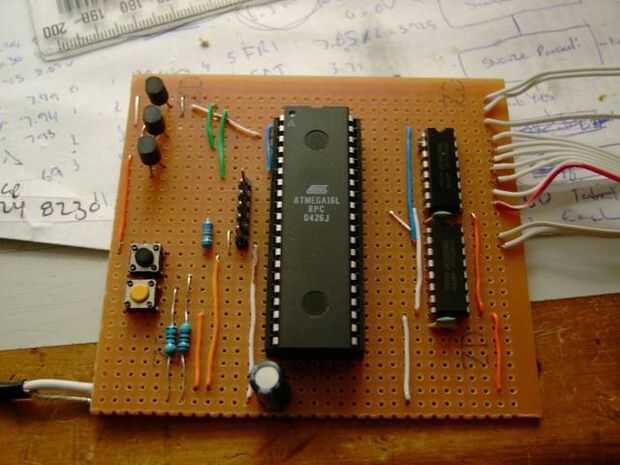

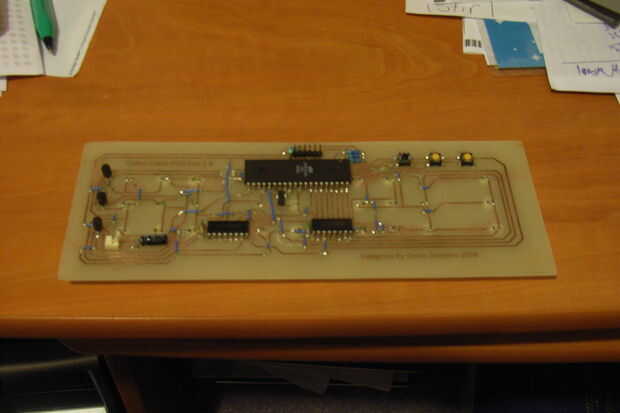

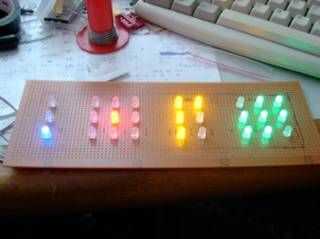

El primer prototipo fue hecho usando tabla de la tira de Vero.  La disposición en la Junta de tira es bastante recta hacia adelante.  Los transistores en la parte superior izquierda son controladores de fila y el IC a la derecha es matrices de transistores que son los impulsores de la columna (ver esquema al final del instructivo para obtener más información).  Esto me permite llegar un poco más actual a los LEDs para que sean más brillantes.  El Transistor array IC puede reemplazarse con transistores si te gusta.  Usted encontrará esquemas y software al final de este instructivo con el cual he incluido un Eagle PCB diseño así para una sola tarjeta cara que combina el tablero controlador y pantalla en un.

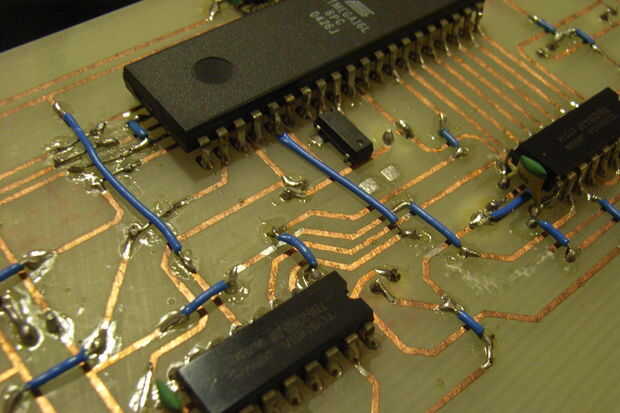

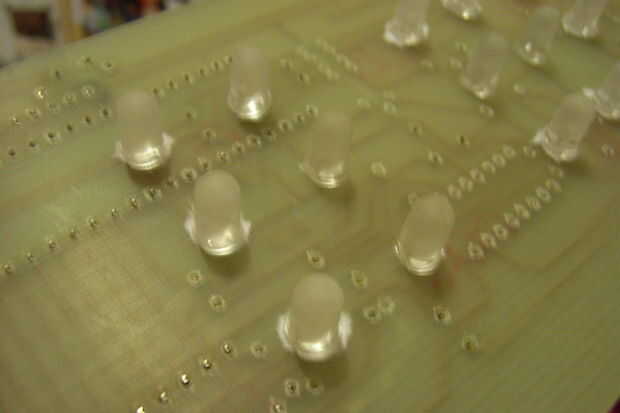

Note que si usted grabe su propio PCB los LED están montados normalmente a través de componentes de agujero pero el IC, acoplamientos y otros componentes se colocan en el lado cobre de la Junta.  El LED y enlaces deben montarse primero como el AVR cubre algunos de lo LED la soldadura de puntos.  Detalles en las fotos.
