Paso 1: Sobre el DS 1307
Introducción:
Aparte de la arduino el circuito integrado DS1307 es el núcleo de este proyecto ya que actúa como el timekeeper y dice el arduino cuando debe dejar el aparato en. El DS 1307 está diseñado específicamente para la hora, el tiempo es bastante preciso con un error (deriva de tiempo) de aproximadamente 1 minuto por mes. Si usted quiere eliminar esto puede ir para el DS3234 que tiene una deriva de tiempo de 1 minuto por año. Para nuestro uso particular podemos resolver para el DS1307 sí mismo.

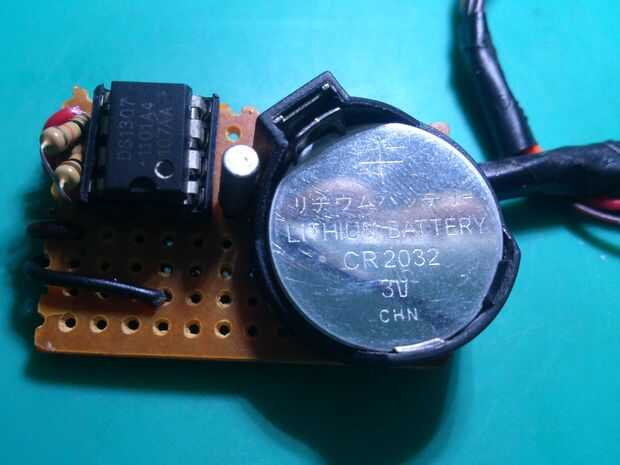

La belleza del DS1307 tiene este celular de copia de seguridad de la moneda. Esta Célula de la moneda común es la CR2032. Esta batería es más que suficiente para el IC puesto que el DS1307 tiene un muy bajo consumo de energía que es la vida de la batería de la célula sobre un mínimo de 9 años de uso.
Así ahora que las especificaciones han sido discutidas permite hablar de la comunicación. El DS 1307 se comunica con el arduino usando comunicación I²C . En pocas palabras el chip envía los datos en forma decimal que cada forma decimal es 4 bits de datos binarios también conocido como Sistema binario codificado Decimal.

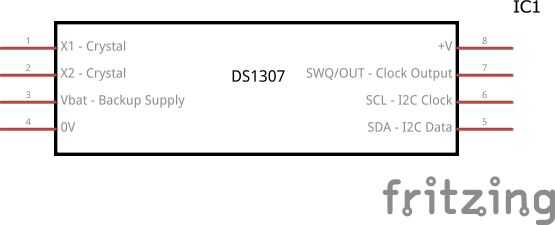

Pernos de importantes:
5V Pin: Cuando este pin es alto entonces el ds1307 envía los datos y cuando es baja se ejecuta en la célula del botón de copia de seguridad.
Tierra: Este es el conector de tierra para el módulo. Tanto la tierra de la batería y la fuente de alimentación son atados juntos.
SCL: Es el pin de reloj i2c - que se comunica con el RTC.
SDA: Es el pin de datos i2c - que se comunica con el RTC.

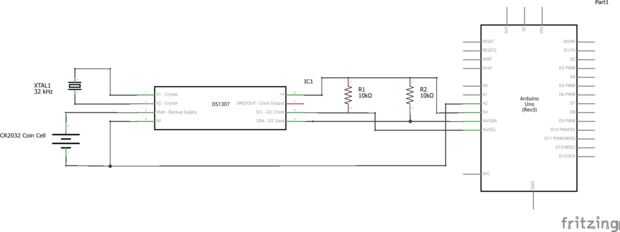

Así que ahora que las presentaciones se realizan permite obtener a realmente hacer el módulo. El instructable tiene pasos de los soldadores y los lugares de los componentes en el tablero. Espero que este método es mejor para entender que sólo el diagrama del circuito.
