Paso 2: Montaje y soldadura - 1
Así el módulo es sólo 2 x 3 cm de tamaño, que es bastante compacto. El módulo tiene un conector de cable pero también se puede utilizar un encabezado de hombre o mujer que puede ser directamente conectado a Arduino. De todas formas aparte del onda cuadrada perno no soldado el módulo tiene todas las características funcionales.
Haciendo el módulo:

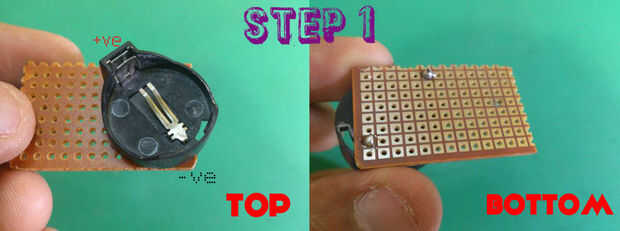

Paso 1:
Corte la placa de prototipo a las dimensiones mencionadas e Inserte el soporte de la célula de la moneda. Luego soldar el extremo inferior para mantener la celda en su lugar.

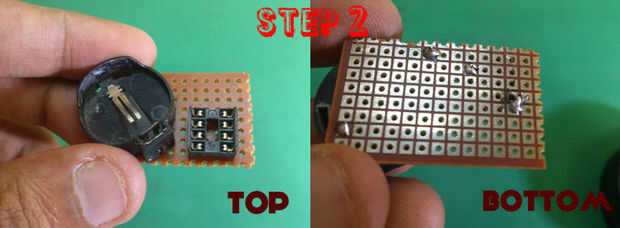

Paso 2:
Enchufe el conector DIP justo al lado de la célula titular pero deje espacio para el oscilador de cristal como en el diagrama. Unas pinzas para fijar el enchufe de la soldadura.

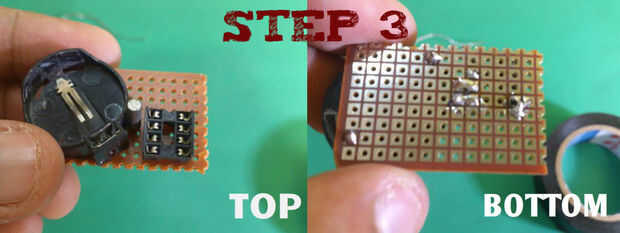

Paso 3:
Ahora inserte el cristal oscilador cerca del primero y segundo pin del zócalo DIP como se muestra en la figura. Luego suelde como se muestra.

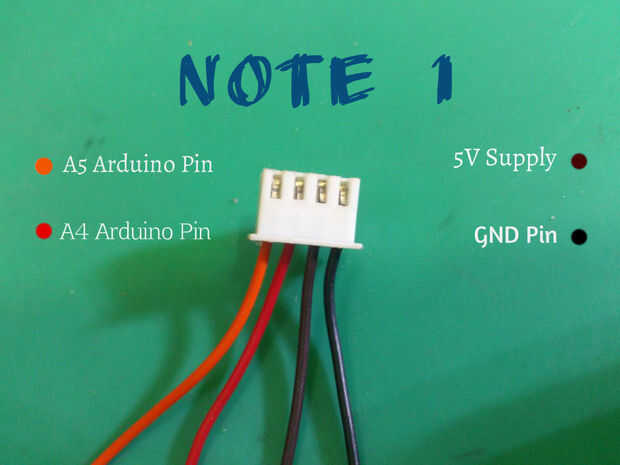

Nota 1:
Esta nota es para mostrar el código de color para mi conector de 4 pines para la referencia, ya que el tuyo puede variar por favor, comprobar que se realizan las conexiones adecuadas.

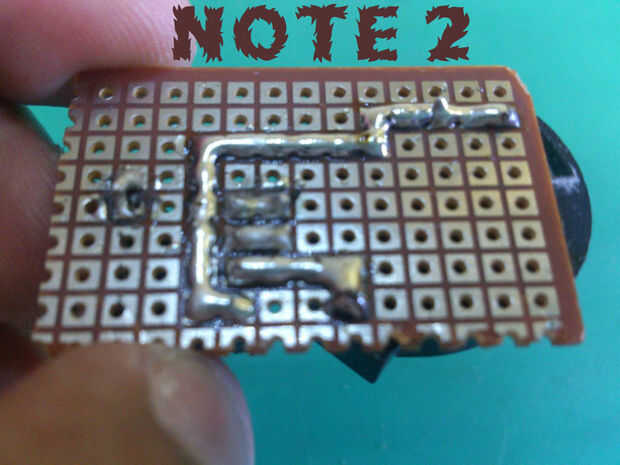

Nota 2:
Ahora tenemos que conectar los terminales de la batería usando las pistas como se muestra en el diagrama. Estas conexiones proporcionan la energía de respaldo.
