Paso 3: Montaje y soldadura - 2
Paso 5:
Ahora inserte las clavijas de alimentación de Arduino. El pin positivo va al pin octavo de la DS 1307. Entonces la tierra es común para la IC y la célula del botón.

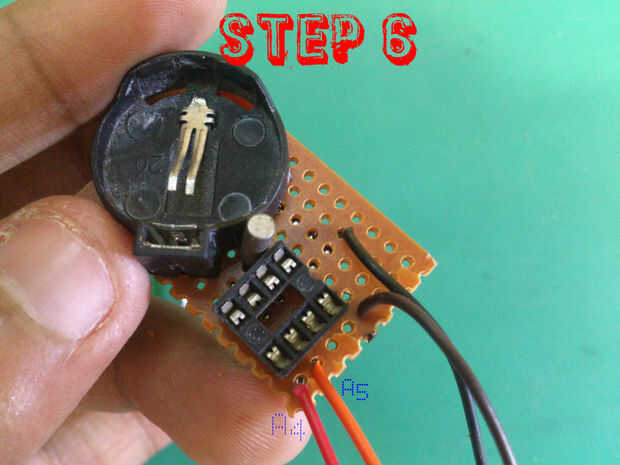

Paso 6:
En este paso conectamos las clavijas de dos datos desde Arduino como se muestra en la figura. Lo siento porque hice el módulo un poco pequeño así que no había ningún agujero para la resistencia de 10 k. Me inserta la resistencia y el cable en el mismo pin y luego soldar.

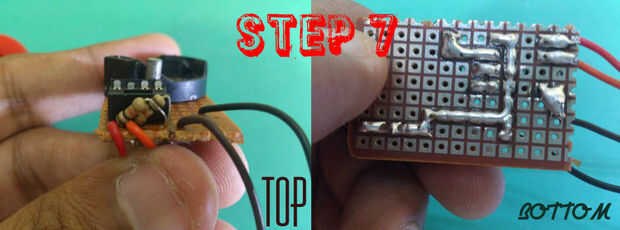

Paso 7:
Así después se insertan los cables a continuación necesitamos 10 resistencias k Inserte los dos pernos. Los otros extremos de las dos resistencias va al pin poder ocho de los DS 1307. Luego de la soldadura hasta los cables, un diagrama es proporcionado para la referencia.

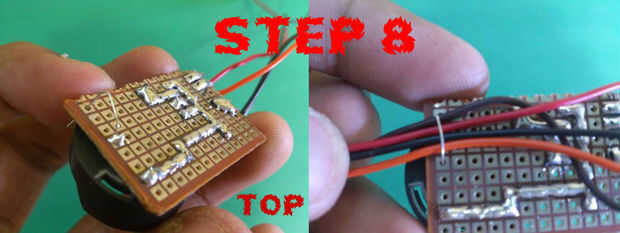

Paso 8:
Desde que uso un conector en este módulo de frecuente uso llevará al desgaste de los cables. Así que hice un empalme con el corte de alambre de las resistencias. Primero inserte el cable en un extremo y la soldadura para que sea resistente. Luego realizar una doblez en U y pasar los cables por este U-bend y apretar el codo para un buen agarre y luego el otro extremo también para hacer un empalme de la soldadura. El diagrama explica el método mejor que palabras.

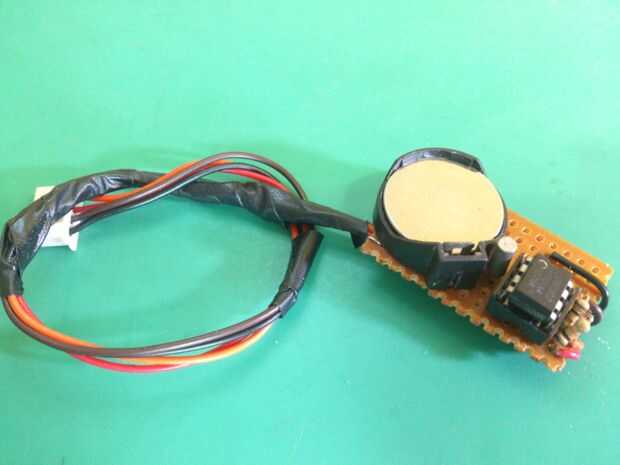

Finalmente termine el módulo tan Inserte la batería y el IC del DS1307 en sus zócalos. El diagrama final muestra el módulo terminado con todo intacto.
