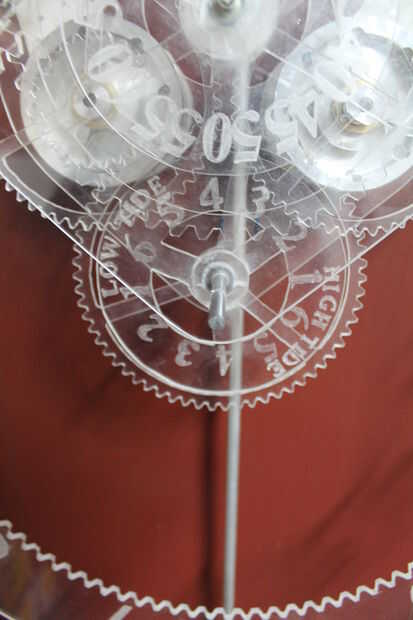

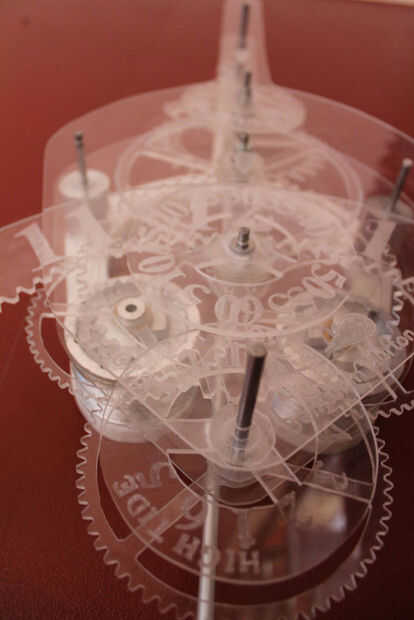

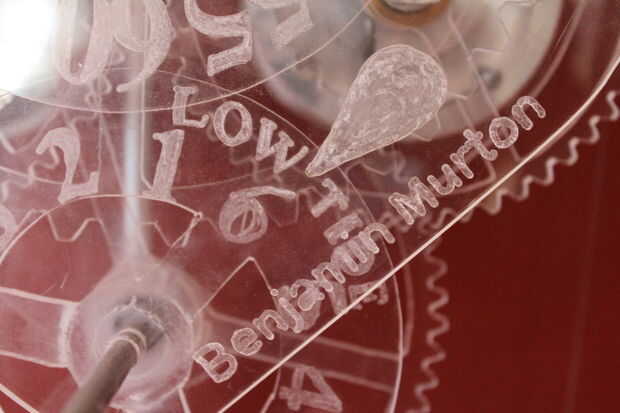

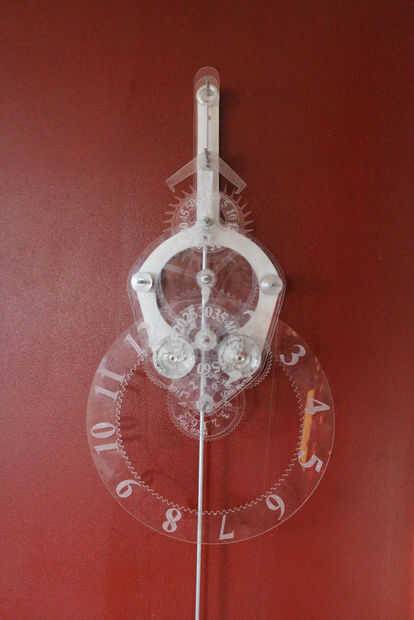

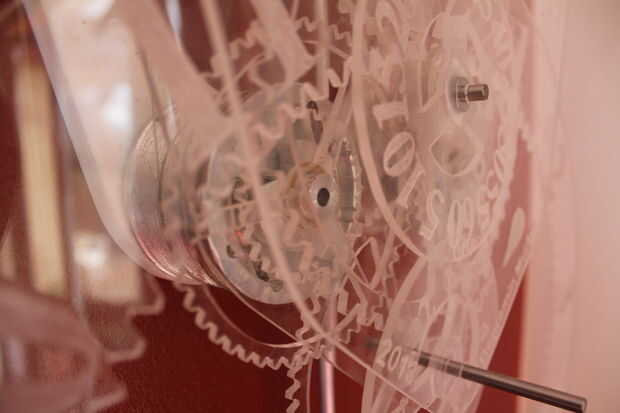

Se trata de un reloj hecho totalmente de acrílico!
Este originalmente fue mi proyecto de escuela superior de ingeniería mecánica 13 año, tuvimos que investigar, diseñar y construir un proyecto para un actor, esta incluyendo un montón de grabación por lo que no faltan fotos.
el uso de acrílico para un material de construcción principal se decidió hacer una nueva pieza de la característica, también es un material más sencillo para trabajar con, con la limitada maquinaria encontrará en un taller del colegio. El reloj es totalmente mi diseño y llevó a cerca de 13 semanas con aproximadamente 16 horas a la quincena. Quería algo un poco diferente del reloj estándar con tres manos y diseño circular, quería incluido el aspecto y el funcionamiento mecánico en el viejo reloj de abuelo y esqueleto. Aquí es donde el diseño abierto de modo funcionamiento todos es accesibles para que puedas ver cómo funciona.
debido a su diseño de todo plano material este reloj podría fácilmente ser todos corte con laser o CNC de corte, o 3D incluso impreso, hacer producción más rápidos y precisos. Porque Autodesk Inventor fue utilizado para diseñar el reloj, todos los archivos necesarios muy poco trabajo antes ha enviado a una impresora 3D o cortador.
Como el título mi sugieren el reloj es en su mayoría 3 mm acrílico, esto podría ser de cualquier color el tiempo en su transparente u opaco, su su elección. los otros materiales son:
- eje de 5mm (latón, acero u otro dependiendo de lo que le apetece)
- espalda puede ser gruesa madera acrílica, duro-a, metal de cualquier tipo, o cualquier otro material fuerte
- . Plomo, o casi cualquier material pesado para pesos, dependiendo de lo que usted quiere parecer y lo buenos que son el corte de engranajes.
- Nylon u otros cordeles para pesos.
- Cemento acrílico
- Tuercas cúpula
- caldo de aluminio de diámetro 80mm para barriles de la bobina. (puede ser hecho de madera)
- acción de aluminio de diámetro de 30mm para poleas (puede ser de madera)
HERRAMIENTAS
- Sierra de calar
- limas manuales pequeñas
- Sierra de banda (no es necesario)
- Dremel (sólo es necesario si puede usarse números grabado, palo de o pintado)
- Lijadora de banda (no es necesario, que todo puede ser lijada de mano)
- Computadora (para imprimir las plantillas de engranajes)
- Torno para metal y algunos trabajos de madera (depende de los cambios en el diseño)
Aquí hay un enlace a mi proyecto que hice con este reloj, que cubrirá nada que extraño ya que este proyecto tiene unas demasiadas partes para cubrir en un Instructables.
https://Drive.Google.com/file/d/0B4V1Ma-qByctZXVTMUtzNmhYMGM/Edit?USP=Sharing
