Paso 11: Construcción de la estructura: diseño
El reloj de fase Lunar se hace de hojas apiladas de madera cortado con láser para el cuerpo y la base. Diseño del marco en Illustrator y utiliza un láser de Epilog 120 vatios para cortar las piezas de acrílico hoja y 1/8 de pulgada 1/4 de pulgada. Las placas del cuerpo se apilan junto a las costillas segmentadas que organizó la luz en ocho segmentos distintos. Esto nos da suficiente resolución para mostrar las principales fases de la luna. Los LEDs posición plana a lo largo de la luz trasera del panel y brillo a través de una hoja de papel que ha impreso una imagen de la luna sobre ella. El papel de los actos para difundir la luz más progresiones de gentiles como de los segmentos de encienden. El cuerpo se sujeta con 4 tornillos a lo largo del borde superior. Esto le permite ser desmontado fácilmente si los LEDs fueran dañado o reemplazado la cara.
La base del reloj se hace de tres piezas de la pila de capas que tienen ranuras para que el cuerpo deslice. Los agujeros están diseñados con tolerancias estrechas para que el cuerpo y la base pueden realizarse junto con una "fricción fit". Las piezas del borde del círculo cuarto sirven para soportar el peso del cuerpo y ocultar el cableado y la electrónica de la vista.

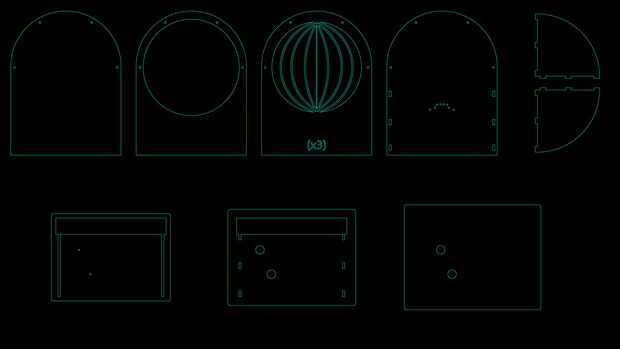

Descargar y cortar los archivos .ai adjunto.
"MoonFrameComplete" debe ser de madera de 1/4 de pulgada. (Tenga en cuenta que debe cortar la pieza acanalada tres veces)
"MoonClearPlates" debe ser 1/8 de pulgada de acrílico transparente.
