Reloj LED binario (7 / 14 paso)

Paso 7: (Si está usando un Arduino)

simplemente agregar una resistencia para cada cable va a cada LED lleva y conéctelos a los pines de arduino correspondiente, luego conecte un pulsador para pin digital de Arduino 14 (analógica 0), uno al pin digital 18 (4 analógicos) y otro al pin digital 19 (5 analógico).

• 14 pulsador cambia minutos, añadiendo un para cada vez que pulse.
• el pulsador 19 va a cambiar horas, agregando una por cada vez que pulse.
• el botón 18 (opcional) gire el encendido y apagado de los LEDs, pero mantener a contar el tiempo, esto es útil para dormir tiempo. :)
• 18 LDR (opcional, en vez de la tecla) convertirá los LEDs cuando no la luz de allí, por ejemplo por la noche. pero mantenerse en cuando hay, como en el día o la noche, cuando enciendes las luces.

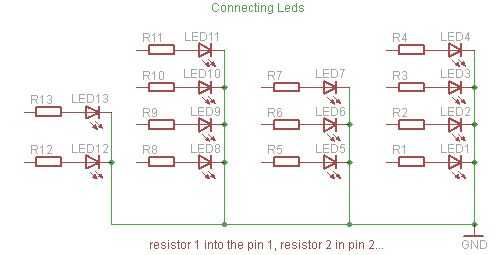

el LED adecuado para Arduino pin diagrama a continuación, recuerde it´s al revés, en lugar de todos a la tierra, todos a 5V, etc..
