¿Reloj LED Brite Lite (11 / 13 paso)

Paso 11: Pruebas preliminares

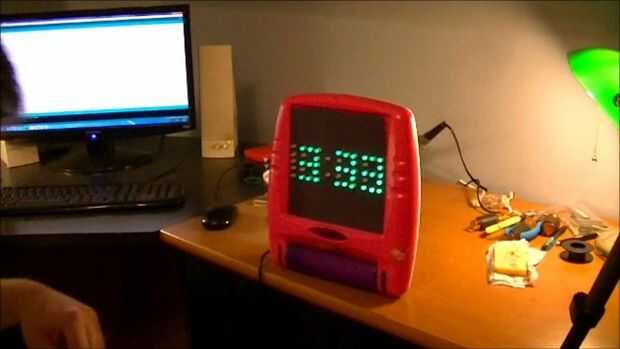

Conexión USB cable y cerrar temporalmente el caso de la Lite Brite.

Rápidamente escribí este código que va a contar de 0 a 9 con todos los dígitos, excepto para el primero de ellos por supuesto, que sólo se enciende cuando se muestra un '1'.

Por favor disculpa mi código no comentada.  Yo volver y comentar más adelante, pero debe ser bastante sencillo y fácil de leer.

Sin duda tienes un alambre corto, desconectado o algo que arreglar en este paso.

int [] columnas = {0,1,2,3,4,5,6,7,8,9,10,11,12};
int fila [] = {14,15,16,17,18};

void setup()
{
para (int i = 0; i < 13; i ++) {}
pinMode(column[i],OUTPUT);
digitalWrite(column[i],LOW);
}

para (int j = 0; j < 5; j ++) {}
pinMode(row[j],OUTPUT);
digitalWrite(row[j],HIGH);
}
}
void loop () {}

para (int x = 0; x < 1000; x ++) {}
Zero(0);
Zero(3);
Zero(6);
}

para (int x = 0; x < 1000; x ++) {}
One(-3);
One(0);
One(3);
One(6);
}
para (int x = 0; x < 1000; x ++) {}
Two(0);
Two(3);
Two(6);
}
para (int x = 0; x < 1000; x ++) {}
Three(0);
tres (3);
Three(6);
}
para (int x = 0; x < 1000; x ++) {}
Four(0);
Four(3);
Four(6);
}
para (int x = 0; x < 1000; x ++) {}
Five(0);
Five(3);
Five(6);
}
para (int x = 0; x < 1000; x ++) {}
Six(0);
Six(3);
Six(6);
}
para (int x = 0; x < 1000; x ++) {}
Seven(0);
Seven(3);
Seven(6);
}

para (int x = 0; x < 1000; x ++) {}
Eight(0);
Eight(3);
Eight(6);
}

para (int x = 0; x < 1000; x ++) {}
Nine(0);
Nine(3);
Nine(6);
}

}

void allOn() {}
para (int x = 0; x < 5; x ++) {}
para (int y = 0; y < 13; y ++) {}
digitalWrite(row[x],LOW);
digitalWrite(column[y],HIGH);
}
}
}

void allOff() {}
para (int x = 0; x < 5; x ++) {}
para (int y = 0; y < 13; y ++) {}
digitalWrite(row[x],HIGH);
digitalWrite(column[y],LOW);
}
}
}

void zero(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[1],HIGH);

}

void one(int x) {}
digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);
}

void two(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

}

void three(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

}

void four(int x) {}
digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);
}

void five(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

}

void six(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[1],HIGH);

}

void seven(int x) {}
digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);
}

void eight(int x) {}
digitalWrite(column[1+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

}

void nine(int x) {}
digitalWrite(column[3+x],HIGH);
digitalWrite(row[0],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[0],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[1],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[1],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[1+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[1+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[2],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[2],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[3],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[3],HIGH);

digitalWrite(column[2+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[2+x],LOW);
digitalWrite(row[4],HIGH);

digitalWrite(column[3+x],HIGH);
digitalWrite(row[4],LOW);
digitalWrite(column[3+x],LOW);
digitalWrite(row[4],HIGH);


}

Artículos Relacionados

Camiseta de Brite Lite!

Camiseta de Brite Lite!

Se trata de una camisa que utiliza LEDs para iluminar un Bright Lite!Paso 1: Lo que se necesitaEste proyecto necesita:Camisa negraLEDHilo conductorBatería de la célulaSostenedor de batería de celularTela blancaRejilla negra (demostrado es halado con
Reloj Led RGB con Bluetooth Smart

Reloj Led RGB con Bluetooth Smart

Este instructable muestra cómo utilizar un ciprés-BLE-Devkit para construir un reloj LED RGB.Necesita muy pocas cosas:Tira de RGB LED con 30 o 60 LEDs WS2812b.un tablero de PC del estilo de cuadrículaalgunos pins del jefe del perno y un poco de alamb
Brite Lite gigante

Brite Lite gigante

hice una gigante Brite Lite de Instructables que tiene más de 1.100 agujeros curativos del uno mismo y cientos de clavijas multicolores que van dentro y encienden. Es una mejora sobre la versión del juguete original, en tamaño súper humano! Crear cua
Reloj LED de Steampunk

Reloj LED de Steampunk

Me inspiré para crear un reloj steampunk hace un tiempo después de la navegación a través de mucho de Instructables en varios. Comenzó con una idea algo vaga de lo que quería lograr y realmente evolucionó como lo hice. He tratado de documentar como p
Charliexplexed reloj LED - Arduino

Charliexplexed reloj LED - Arduino

Uno de mis relojes dejó de funcionar, y pasó a ser un reloj que mi esposa le gusta mucho. Fui a la tienda de reparación y el chico dijo que no tenía las piezas de repuesto y no pudo reparar esto. Así – pensé – por qué no construir un reloj LED – tení
RELOJ LED cum lámpara de noche

RELOJ LED cum lámpara de noche

Cuando despierta en medio de la noche y quieres saber la hora, tengo que encender mi móvil para ver la hora. Ahora con este reloj LED cum lámpara de noche puedo solo Lea el tiempo fuera de la pared. Este reloj es una obra de arte en el diseño del LED
Microdot - reloj de pulsera reloj LED modelo

Microdot - reloj de pulsera reloj LED modelo

producción otro RGB Sunset producciones!Este proyecto es un circuito para hacer una versión de tamaño reloj de muñeca de mi reloj minipunto:con unas cuantas funciones más más aplicables a un dispositivo portátil. Un montón de ayuda y sugerencias prov
Reloj LED Backlight Mod

Reloj LED Backlight Mod

Este instructivo está basado en el clásico Casio F-91W. Muchos otros baratos relojes tienen un problema similar con su luz de fondo y el mismo remedio se puede aplicar a ellos. Este instructable le mostrará cómo cambiar el color y aumentar el brillo
Reloj LED binario

Reloj LED binario

un reloj binario!Recientemente estaba mirando algunos relojes binarios y me sentí como ¿por qué no? Tengo todo para hacer uno y no tengo un reloj en mi cuarto.Así que me decidí a construir uno y aquí está. Espero les guste y tal vez construcción su p
Reloj LED

Reloj LED

Por favor, encontrar mi proyecto de reloj de Arduino usando el tablero UNO y Neopixels de Adafruit. Es un trabajo en progreso, así que por favor sea paciente con mi tutorial... Será más detallada de como conseguir algún tiempo bajo mi manga. El códig
Reloj LED de bloque de madera

Reloj LED de bloque de madera

En este proyecto tomó un viejo kit DIY reloj electrónico y había construido una elegante "madera sólida" de la vivienda para él. La pantalla LED brilla a través de la chapa de madera para un efecto muy agradable.Me inspiré para crear este reloj
3P4W reloj LED con pantalla de temperatura

3P4W reloj LED con pantalla de temperatura

Se trata de un proyecto de reloj simple basado en ti MSP430G2231. MSP430G2231 microcontrolador viene incluido en el kit de TI Launchpad $4,30. El objetivo del proyecto es crear un reloj de trabajo con componentes mínimos. Para lograr este objetivo, s
Comunicarse con una exhibición de LED Pro-Lite, construcción del Cable y protocolo

Comunicarse con una exhibición de LED Pro-Lite, construcción del Cable y protocolo

tuve una pantalla Pro-Lite que había recogido baratos sin ningún cable de comunicación, o cualquier software, en mi tienda. Por lo menos tenía el mando a distancia, pero era lenta y nunca pensé que sería realmente la utilizo como eso. Ya era hora de
LED Edge Lit tarjeta

LED Edge Lit tarjeta

Esta tarjeta es una adaptación de improvisador LED fundido tarjeta de Navidad hemos creado para vacaciones tarjeta de construir noche de YuKonstruct.YuKonstruct es el primer makerspace en norte de Canadá. Nuestra misión es facilitar el acceso al espa
