¿Reloj LED Brite Lite (4 / 13 paso)

Paso 4: Diseño y lugar de LED

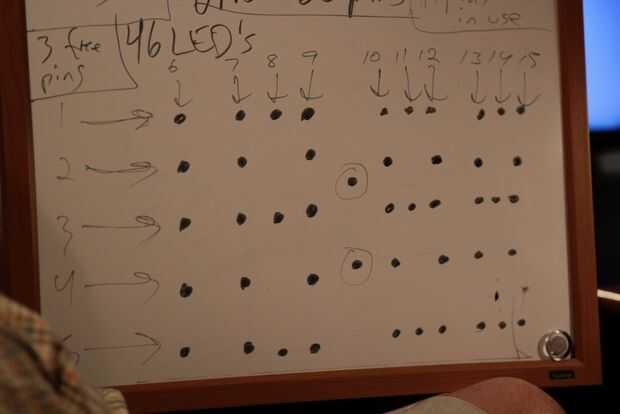

Ahora vamos a diseño de LED en nuestra Lite Brite.  Hice un dibujo rápido en la pizarra que se puede ver a continuación.  Con este diseño, necesita 13 LED de para cada uno de los tres números, 5 LED para el uno y dos LED para el colon.

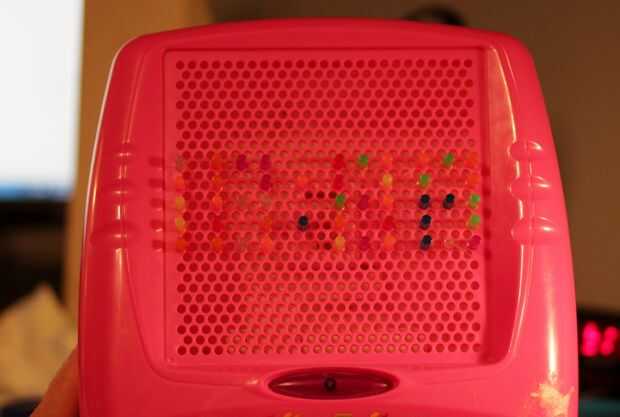

El primer paso es utilizar tus clavijas Lite Brite para averiguar cómo se coloque el LED.

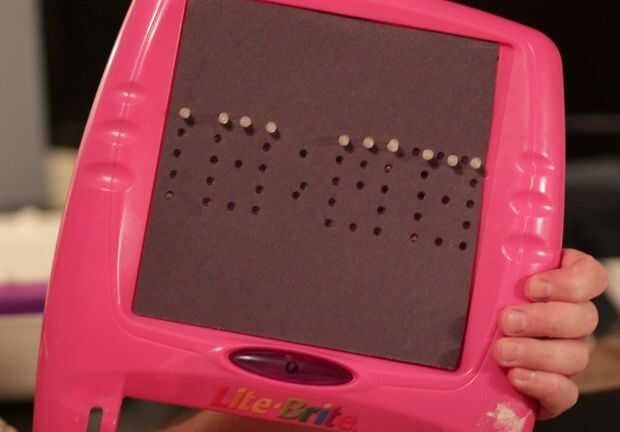

Una vez que tengas una muy buena idea cómo se coloca el LED, poner el papel negro en.  Ahora perforamos los agujeros en todas las posiciones que en un LED.  Utilice una clavija de Brite Lite para hacer los agujeros.  Ser muy cuidadoso para asegurarse de que están perforando los agujeros en los lugares correctos.  Como puede decir de la imagen de abajo, no fue lo suficientemente cuidadoso y tenía varios errores.  Terminé remendar estos agujeros muy pequeños trozos de cartulina y pegamento, y vino bien.

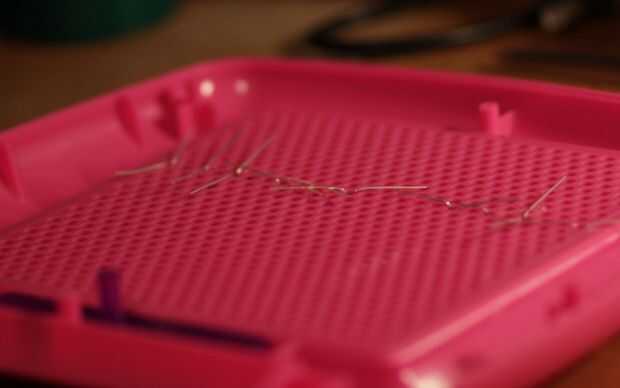

Una vez que tengas todos los agujeros perforados, adelante y pegar la primera fila de LED en y splay los conductores a mantener en su lugar.
