Paso 2: Diseño de engranaje
Empecé el proyecto haciendo los engranajes utilizados para la hora de "manos". Diseñé, corte, archivado, arena y todos los engranajes había pulido a mano que tuvo bastante tiempo para terminar todo el proceso, pero puesto que son focal del reloj, era totalmente la pena. Hay un par de fotos del proceso anterior pero puede haber algunos pasos que falta ya que no había completamente decidí que quería hacer un Instructables cuando comencé este proyecto.
Paso 1: Equipo plantilla

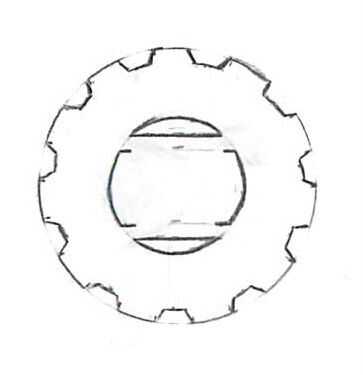

Mi proceso de diseño comenzó con la creación de una plantilla para los engranajes que contenía todas las características que yo quería ser uniforme entre los engranajes (todo excepto los números romanos). Así que hice un engranaje genérico sin cualquier número romano y había escaneada en el equipo que pude copiar 12 veces. Luego imprime esa hoja y añadió los números romanos a cada uno de los engranajes.

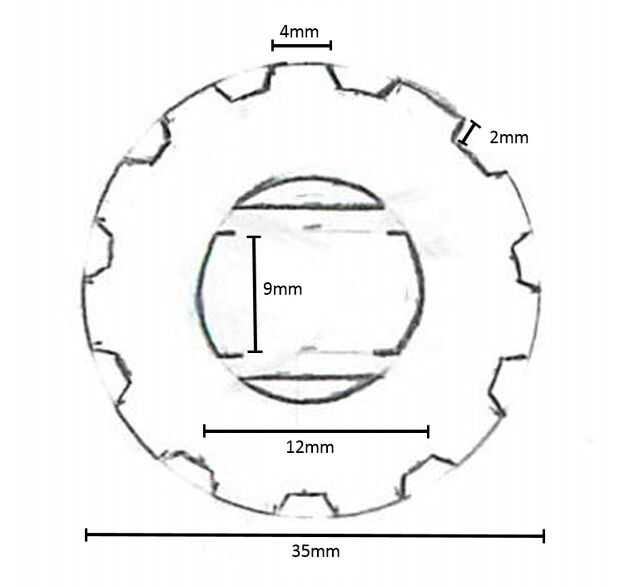

Para empezar el equipo genérico, decidí cómo es grande un diámetro que quería para los engranajes, que determinarían cómo pequeñas de un diámetro que podría ser el círculo de las horas. Un poco arbitrariamente, decidí hacer el diámetro de los engranajes de 35mm. Este fue un buen diámetro estéticamente y me da suficiente espacio para recortar los números romanos en el centro. Entonces hice una plantilla para el exterior de los engranajes por dibujar un círculo de 35mm y "cortando" las muescas en el borde para crear los dientes del engranaje. Los dientes vinieron a ser unos 4mm el borde con una profundidad de 2mm.
Nota: Debo hacer aquí una nota que me gusta a veces a hacer copias del dibujo periódicamente a través del proceso, generalmente después de terminar una parte que me ha gustado. Así que una vez que terminé el borde exterior del engranaje, hice una copia de la marcha por lo que si me cagué en la parte interior del engranaje, no significa que tengo que comenzar totalmente de nuevo. Aunque trabajo en lápiz, las líneas borradas todavía a veces se aprecia más adelante al analizar el equipo. Por lo tanto, tener pasos intermedios que sea más fácil cambiar algo significativo sin estropear todo lo demás. Podría tener algo que ver con borradores mal aunque...
También hice el círculo interno del engranaje en este punto. El círculo tiene un diámetro de 12mm y se centra en el engranaje. Los números romanos en todos los engranajes son también la misma altura fija entre el superior y el inferior horizontal líneas por lo que se puede añadir a la plantilla. Se me ocurrió 9mm entre líneas algo arbitrariamente y a través de un proceso de experimentación de cuanto espacio tenía que trabajar con. Se convirtió en un trade off entre la altura de los números romanos y el ancho del espacio tenía que trabajar con (un par de lo engranajes se dan bastante comprimido ancho, especialmente 8). Una vez que las líneas horizontales se añaden, el equipo está listo para escanear en la computadora.
Paso 2: Romano números
Como he mencionado anteriormente, tomé el análisis de la plantilla de engranaje y copiado 12 veces (para cada posición de las horas "mano") en Word. Que es el programa que estoy más cómoda con la manipulación de imágenes y colocación de una hoja de papel pero no hay nada especial sobre la palabra que sería más fácil de usar. Luego asegúrese de que la imagen es del mismo tamaño con lo que eventualmente obtener impreso de modo que el tamaño no obtener jodido. Finalmente, imprimir una hoja de engranaje doce plantillas para que usted puede Agregar los números romanos para ellos.

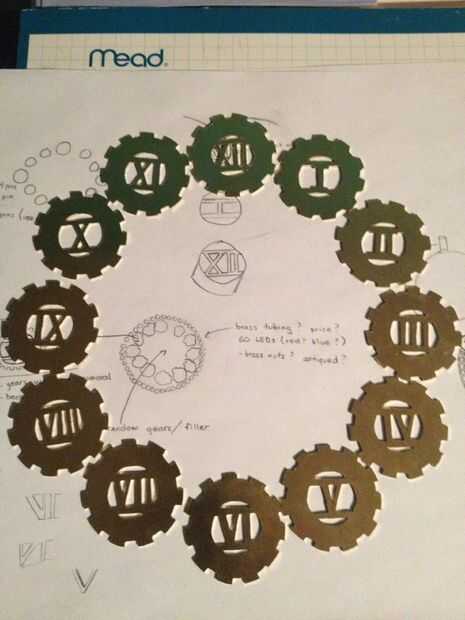

Ahora es el momento para agregar los números romanos a la plantilla del equipo. Sólo tiene que añadir el romano números 1-12 entre las barras horizontales de las plantillas de equipo, tratando de espaciar el numeral para que quede centrado en el engranaje. Como referencia, he hecho todos los (|) 2mm espesor. Los cincos (V) y (X) son 7mm de ancho en la parte superior (la parte inferior de las decenas). La línea de la izquierda a la derecha es 2mm de espesor mientras que la otra línea (de derecha a izquierda) es sólo 1mm de espesor para ambos. Por último, el espacio entre números es de 2mm. El espacio varía algunos de los engranajes con un montón de números para que quepa en ellos (como los ocho) donde los (|) podría ser de 1,5 mm de espesor en lugar de 2 mm pero he intentado ser coherente por lo que parecían uniformes. Lo más importante es probablemente a ser constante para que haya un tema para los engranajes (al menos en mi opinión).
Paso 3: Centro pieza

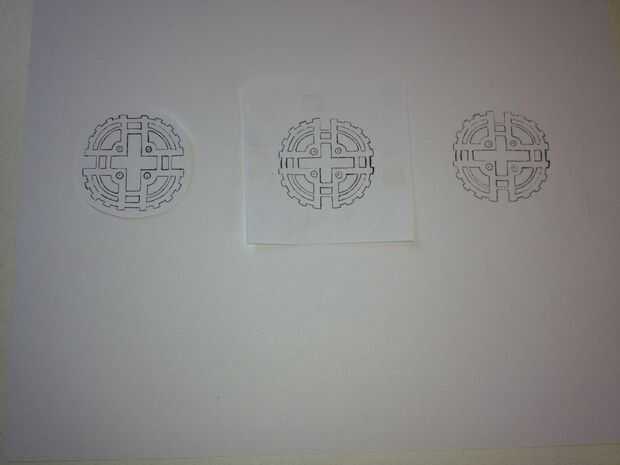

Esto era una característica que más adelante agregado y diseñado totalmente por separado sin embargo si le gustaría añadir a esto, ahora sería un buen momento. Esto crea un buen punto focal para el reloj y rellene el espacio vacío en el centro del reloj. También he encontrado que funciona bien para proporcionar un poco de una brújula al mirar el reloj por donde son 3, 6, 9 y 12 (a veces tengo problemas descifrando entre 7 y 8 de la mañana). Para el diseño, he querido incorporar elementos de los otros engranajes pero también quería que se vea única. Semejantemente a otros diseños, hice un cuarto solo y luego lo copió y añadido los puentes para que sea un engranaje integral. Para una referencia, el pedazo de centro es unos 40 mm de diámetro aunque no es absolutamente circular.
