Paso 2: La tarjeta controladora de la soldadura

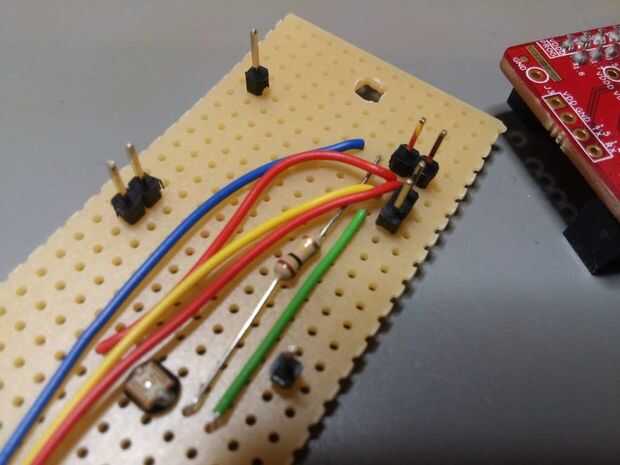

Este paso es bastante fácil. Usé un tablero de PC del estilo de cuadrícula con anillos de cobre individuales alrededor de los orificios porque no hay muchas conexiones hacer.

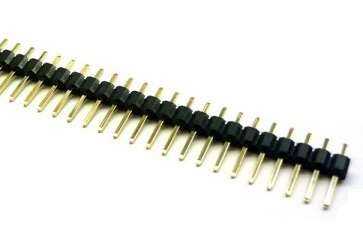

Para montar el módulo de BLE en el reloj final utilicé algunos encabezados de pin que vienen en filas de 40.
Sólo tiene que utilizar tantas como quieras! En la esquina superior derecha se encuentran los conectores de energía y los pines de control. Las otras esquinas son sólo para estabilizar el módulo. Si se aplica energía al módulo debe hacerse a través de los pernos de la energía en el módulo, pero también es posible aplicar a la VDDA.
Las PSoCs tiene varias regiones de energía: VDDA para la parte analógica, VDDD para la parte digital, VDDR para la referencia. Normalmente están todos conectados juntos. Para más detalles echa un vistazo a la hoja de datos.
