Reloj Led RGB con Bluetooth Smart (3 / 7 paso)

Paso 3: LDR y control de brillo

En la primera configuración no usar control de brillo, pero no pude dormir en la misma habitación porque los LEDs son tan brillantes!

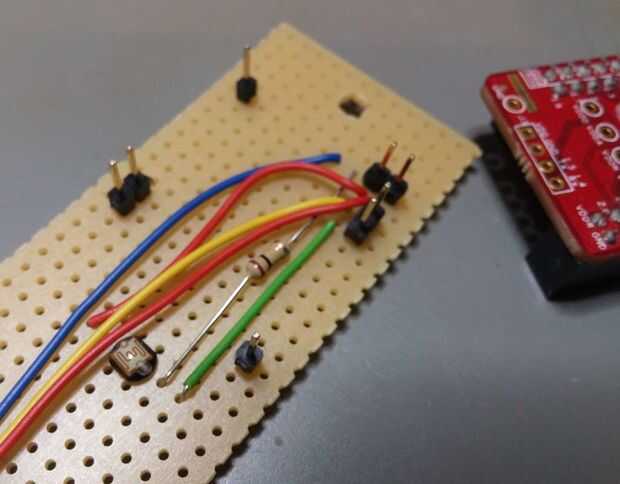

La LDR y la resistencia forman un divisor de tensión. La resistencia de la LDR varía con la cantidad de luz que recibe.

Esto resulta en una variación de la tensión en el punto entre la resistencia y la LDR. Este voltaje es utilizado por el PSoC mediante el conversor analógico digital un ADC. Si el LDR está conectado a 5V, el resultado podría utilizarse directamente para controlar el brillo de la tira.

environmennt brillante--> alta lectura de ADC--> tira de LED brillante

ambiente oscuro--> baja lectura de ADC--> tira de LED atenuada

Sólo depurar el software y determinar que valores se leen desde su específica combinación de resistor LDR.
