Reloj Led RGB con Bluetooth Smart (5 / 7 paso)

Paso 5: Algunos consejos para el proyecto

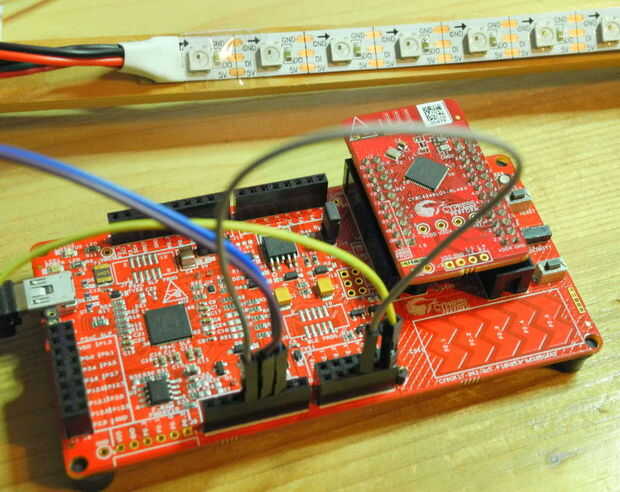

El módulo de BLE puede programarse sólo si está montado en el programador. Por lo tanto, para depurar el software primero tienes que conectar la tira del LED a la placa del programador. Luego paso a través de su software y todo lo que queramos desarrollar.

Si ha terminado desarrollando te tomar el BLE-módulo programador y enchúfelo en el tablero de pan. Usted debe Asegúrese de que utilizar los pernos de la misma durante la depuración como en su propio tablero. Esto es especialmente importante para los pernos que están disponibles en el módulo de BLE pero están predefinidos en el tablero del programador. El RGB llevó-pines de la placa del programador son un ejemplo de esto. En el módulo de BLE en blanco se pueden utilizar para cualquier cosa que te gusta, pero en el tablero del programador ya que se utilizan.

El PSoC-4 cual es el controlador del módulo BLE funciona con tensiones de 1.8V a 5.5V. Es perfecto si desea manejar el reloj con las baterías de Li-Ion 3.7V o de puertos USB. Configurar un viejo USB concentrador para conducir mi webcam frambuesa pi. Ahora este centro también impulsa mi reloj!

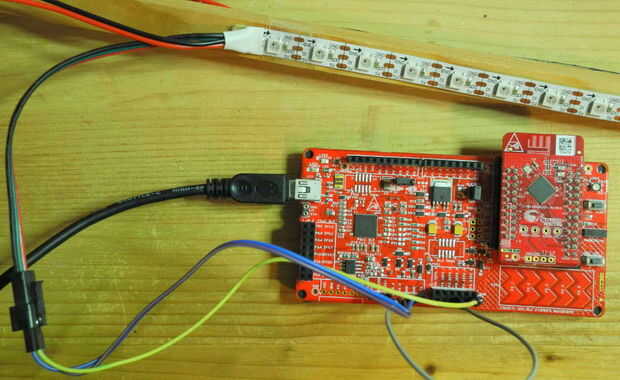

Depuración-tira del LED es alimentada desde el mismo tablero dev. Porque solo tres LEDs son conducidas a la vez, la fuente de USB es suficiente. Para corrientes más altas en coche debe pensar en alimentar los LED. Sólo tiene que conectar el GND al kit de desarrollo para proporcionar una referencia común.

Otro buen consejo es probar algunos ejemplos proporcionados por ciprés y tutoriales. Usted puede crear en el PSoC-creador y son realmente buenos. La mayoría de ellos trabaja directamente de la caja. Algunos tienen una pequeña actualización de componentes individuales, pero en general están muy bien documentados y las hojas de datos o descripciones son muy buenas.

Y el divisor de voltaje resistor LDR protoboard antes de soldar el tablero personalizado. Porque sólo en el programador puede depurar el software para ver los valores que se devuelven de él! En la foto, que hice después del reloj fue terminado, sustituye la LDR con un cable gris que está conectado a los 3, 3V-fuente en el programador. Esto le da algunas lecturas medio.
