Reloj lineal utilizando Arduino + DS1307 Neopixel: volver a utilizar algún hardware. (1 / 4 paso)

: 1 prototipo estribo.

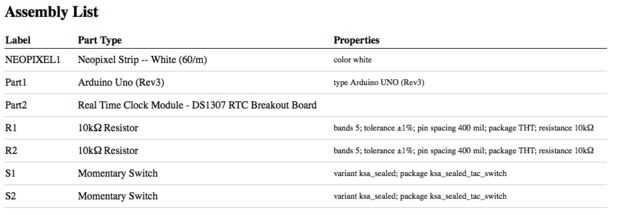

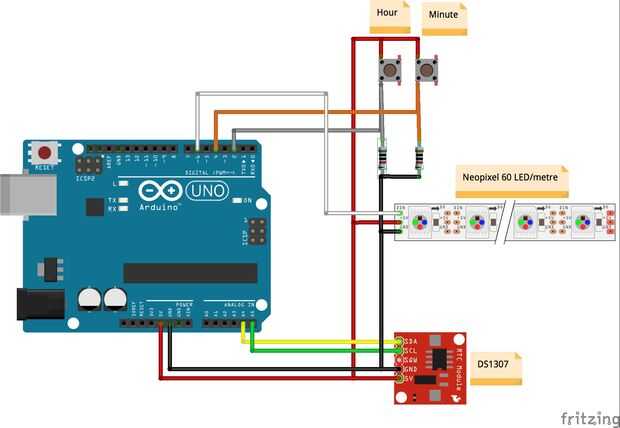

Aquí tienes el circuito a implementar y la lista de materiales.

Si no utiliza la placa RTC DS1307, no va a funcionar. La hora y los minutos se reiniciará el Arduino no funciona porque esta tarjeta no tiene un RTC interna.

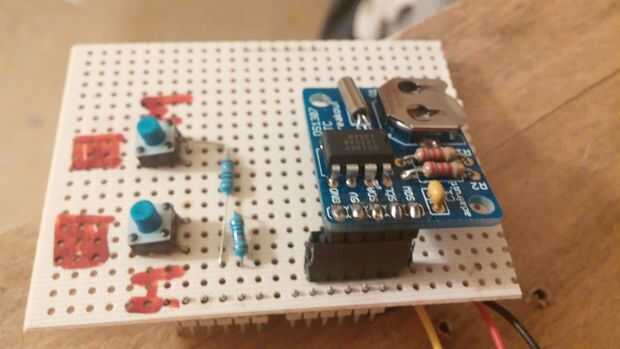

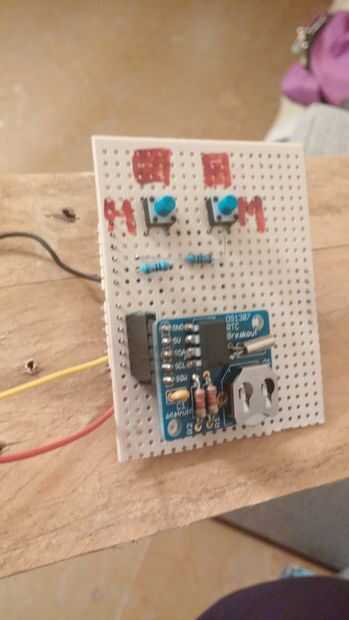

La placa de prototipo ayuda a mantener el RTC DS1307, un par de resistencias y botones en el lugar.

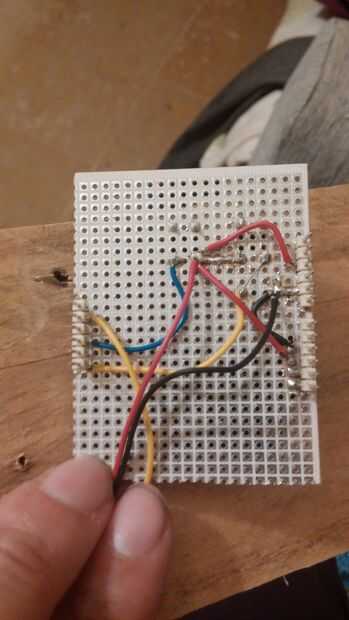

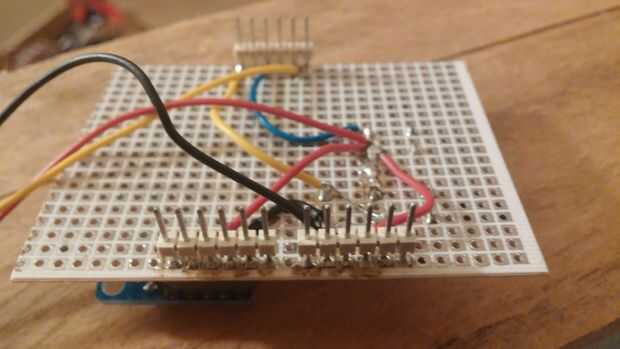

Cableado y algunos de soldadura es necesario.

El botón "H" aumenta la hora cuando empuja. El botón "M" aumenta el minuto. Los segundos se restablecen cuando se pulsa cualquier botón.

Después de 6 meses de operación continua, ha habido un retraso de 2 minutos (bastante buena, en mi opinión).
