Reloj lineal (20 / 22 paso)

Paso 20: actuando

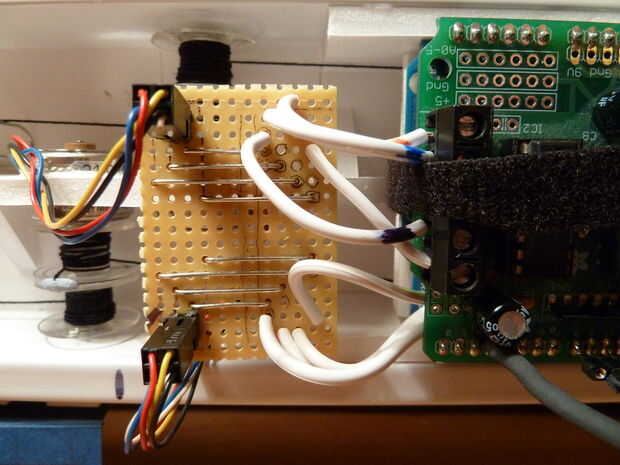

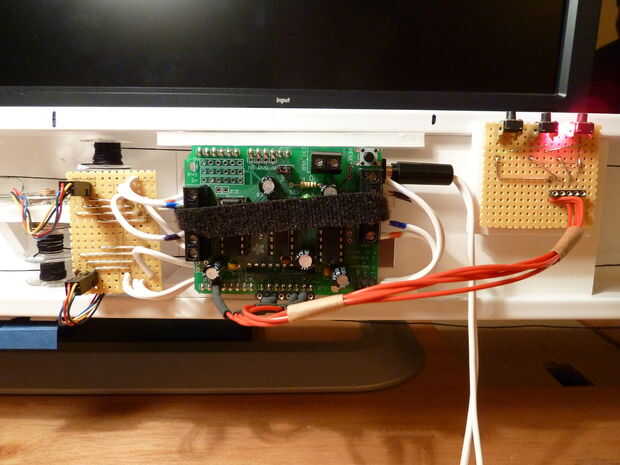

he añadido los toques finales a esta versión por el montaje de la electrónica en la parte posterior del reloj.  Que había atado a un poco de tablero de cartón pluma y algunas ranuras para entrar en la parte trasera del reloj, de la misma manera como se montan las piernas.  Esto deja el poder como el único hilo colgando fuera de ella, el resto bien montado y ubicado hacia arriba y fuera del camino.

Para esto necesitarás:

• Unas pocas pulgadas de perforada.
• Alambre para hacer enlaces.
• Cabeceras para permitir que los pasadores de su motorshield ser enchufado en.

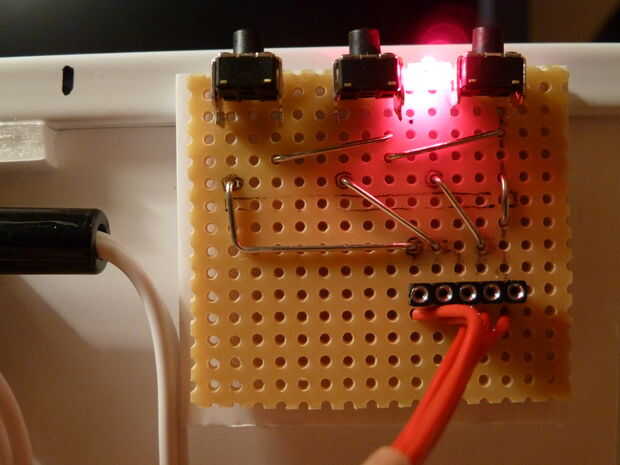

• 3 x interruptores push-to-make y un LED (yo usé estos interruptores táctiles de ángulo rectoy un aspecto lateral LED porque sabía que esto le funcionó desde el borde).

El código ha sido modificado para que el reloj puede ser detenido y comenzó con un botón, y mientras se detiene el tiempo se puede incrementar manualmente con dos botones extras.  Usa biblioteca de botón de Alexander Brevig.  Esto realmente hace que el reloj usable en la vida cotidiana - no tienes que conectar por el puerto USB para programar el tiempo!  Todavía hay que ajustar la hora cada vez que pierde potencia, pero oye ho.

Es las pequeñas cosas como eso, tomar la áspera bordes apagado transforma un prototipo y la desviación interesante o curioso en un producto utilizable.

Los interruptores están conectados al pin 2, patillas 9 y 10, y el LED está en el pin 13.  Cada interruptor conecta simplemente ese pin a tierra.  Las clavijas tienen resistencias pull-up ya en ellos (construido en el Arduino), por lo que por defecto alto (+ 5v) a menos que se pone en cortocircuito a tierra.  El software busca un interruptor entre bajo (botón pulsado) y alto (tecla fuera).  Hace cosa de que cuando se suelta el botón.

Creo que es bastante limpio.
