Paso 22: Evaluación y pasos a seguir!
De baja potencia - idealmente no arrastre cables / batería: No en este caso. Este diseño actual utiliza un arduino y paso a paso motores. El microprocesador en su propio puede funcionar bien en baterías para un poco de tiempo, pero con los motores PAP, sólo va a ser bueno para una semana que supongo. Estoy aceptando esta solución sin embargo, porque se me ocurrió que los cables no necesariamente tienen que ser el plástico negro colgando de una verruga de la pared. Preveo que una red powered versión de este reloj en la producción habría un alambre fino con un bonito fibra tejida manga, o un cable plano, como un cable de altavoz. Las baterías sigue siendo el sueño por supuesto, pero es una combinación de microprocesador/de pasos no que creo.
Barato lo suficiente como para encajar en el rango de precios de venta por menor de una tienda convencional: ¡ UN ÉXITO! Creo que de todos modos. En respuesta al comentario de un lector, contabilizar el costo de una hipotética versión de este reloj con un diseño electrónico simplificado (es decir circuito controlador discreto) y salió en unos $40. Esto podría también reducirse significativamente si las piezas fueron compradas a granel. El diseño no es muy complicado crear de manera que el trabajo sería demasiado. El caso no está incluido en ese precio sin embargo, y dependiendo del ajuste y acabado, posiblemente podría ser muy costoso. Empaquetado debe ser pensado también.
De todos modos, decir costo $60 = $120 por mayor = $200 + venta por menor. Eso no es demasiado malo. Si venden solo directo podía mantener los costos bajos.
Mismo mecanismo capaz de ejecutar de forma horizontal o vertical: ¡ UN ÉXITO! Esto no se basan ni utilizar la gravedad en cualquier etapa, y los carros y los indicadores son de peso ligeros, así que no hay ningún impedimento a la ejecución de este reloj en cualquier orientación.
Silencioso al no moverse: ¡ UN ÉXITO! Los motores son completamente apagados entre los movimientos por lo que no debe haber ningún ruido o zumbido de lo contrario podría obtener amplificado por el caso o la pared. Cuando se mueve, hace ruido de los carros que se confunde en sus ranuras, pero algunos parches de fieltro pueden ayudar.

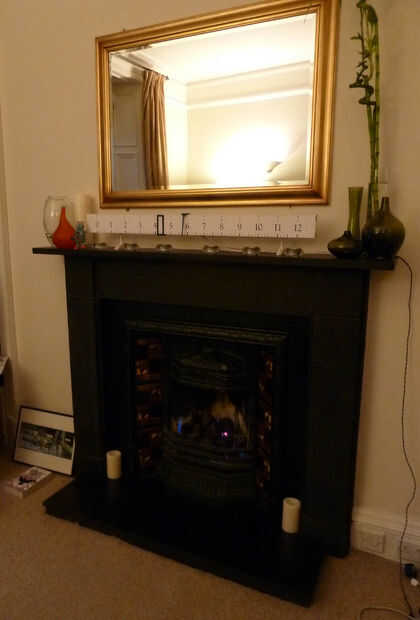

Ligero - no requiere fijaciones de pared especiales: ¡ UN ÉXITO! Realmente tiro yo mismo en el pie un poco de actualización en el uso de rieles de aluminio para esta versión. Es más pesado y realmente no añade nada. Aún así, todavía no demasiado pesado para colgar en un normal foto gancho. Por supuesto una caja de madera cambiará, pero incluso los no necesitan ser prohibitivamente fuertemente construidos. Me estoy inclinando mas a recomendar que este reloj se encuentra en una superficie de todas formas (como en una repisa de la chimenea o en la parte superior de una estantería).
Estéticamente neutro - abierto a las opciones de estilo y color/material: ÉXITO. Lo en que pongo este requisito era de modo que no produzco algún mecanismo que fue raro mira o torpes a la casa. Básicamente insistiendo en que el reloj puede ser encajonado en lo que me gusta, en lugar de tener que tener un agujero grande en la parte superior de una rueda para sacar, o un espacio más abajo para un péndulo o algo. Capturado un poco aquí por no tener un caso para mostrar, pero creo que está claro que cualquier tipo de caso encajaría bien alrededor de este mecanismo.
Estoy contento con él, y es de relojería en mi escritorio mientras hablamos.
Hay algunas modificaciones adicionales que se requieren para hacer de este un producto:
Cambios:
- Use un bucle infinito de cadena dentada / cuentas en lugar de carretes de doble hilo. Esto hace que el diámetro de la conducción constante del carrete (el hilo no "capa") y partes sueltas y apretado. Hay todavía holgura para afrontar, ya que el cable puede ser un poco sobre él es vida, pero una primavera mucho más corto o un pedazo de elástico puede lidiar con eso.
- Utilizar un discreto paso a paso conducir circuito en vez de la la motorshield Adafruit. El motorshield es muy versátil, pero excesivo para lo que necesito para. Probablemente puedo hacer un circuito más sencillo utilizando sólo la L293Ds y un par de transistores, y que será mucho más barato. Teamed con una versión menos uso del arduino, esto ahorrará un montón de dinero.
- Un detector de la posición del indicador en un extremo para permitir que uno mismo-calibrar el inicio.
- Una mejor fuente de tiempo. Hay cien maneras diferentes de hacer esto, pero es probable que el IC de hora de un reloj de cuarzo.
Aquellos serán las tareas foco en. Algunas serán para la calidad del producto, otros son de costo. No hay ningún punto en tener una máquina perfecta si cuesta demasiado!
Gracias por leer mi instructable! Me encantaría ver si nadie intenta algo como esto, y espero que este ' ible ha sido algo de ayuda. Incluso si usted no sigue el diseño con que he ido, podría ser útil ver qué avenidas han sido ya exploradas, y espero que el propio proceso de diseño ha sido interesante.
¡Feliz Año Nuevo!
