Paso 2: Desarrollo - cómo se supone que van
Entregué un escrito con los mostos siguientes:
- Idealmente no arrastre cables de baja potencia - / batería
- Suficientemente barato como para encajar en el rango de precios de venta por menor de una tienda convencional.
- Mismo mecanismo capaz de correr horizontalmente o verticalmente.
- Silencio cuando no se mueve.
- Ligero - no requiere fijaciones de pared especial.
- Estéticamente neutro - abierto a las opciones de estilo y color/material

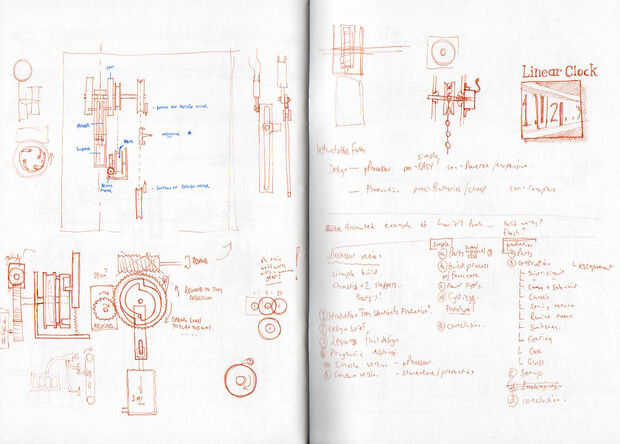

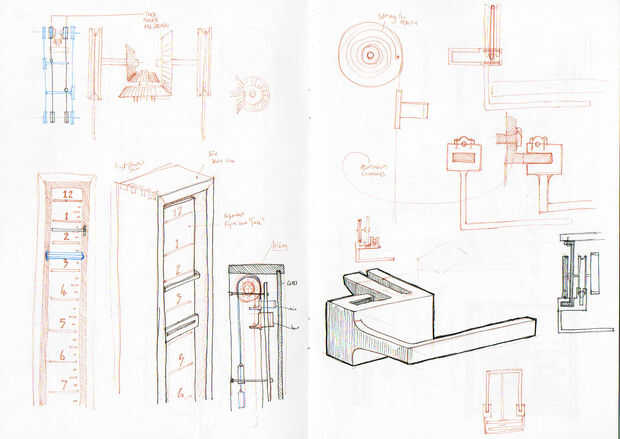

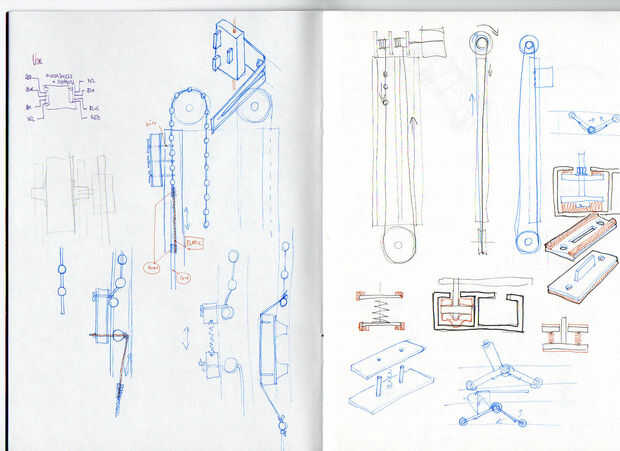

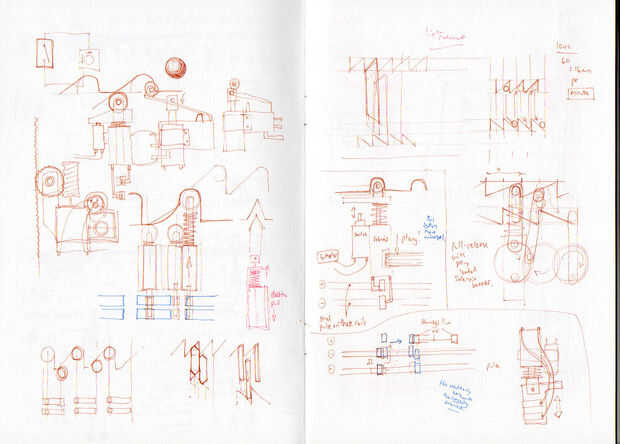

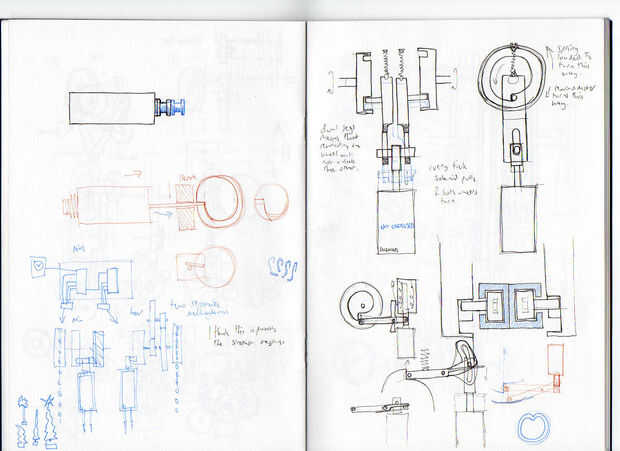

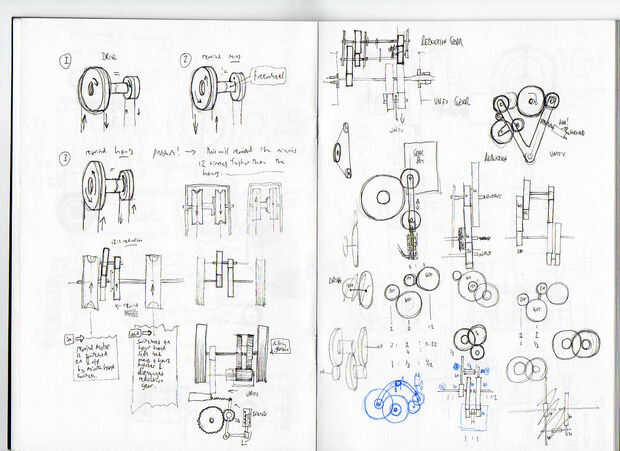

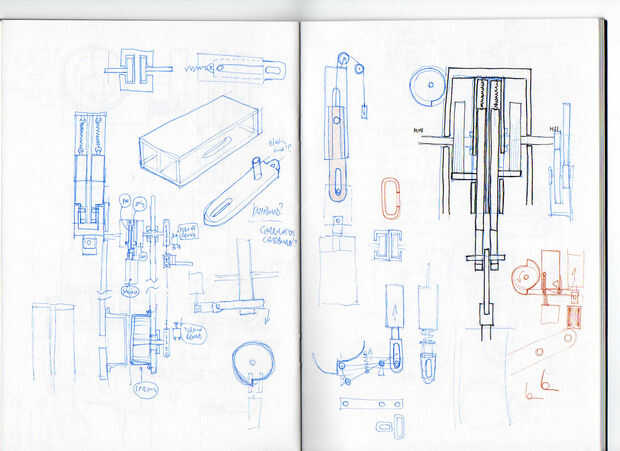

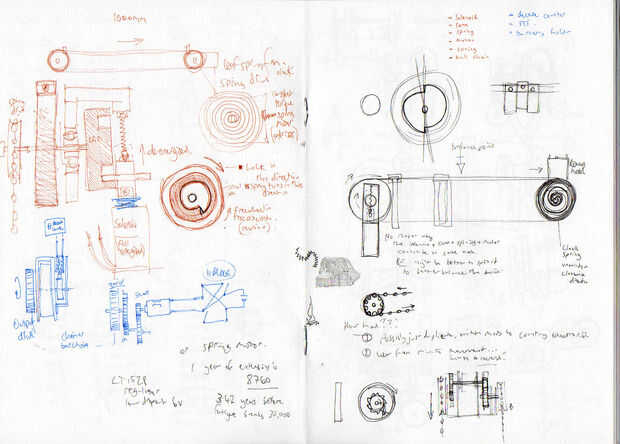

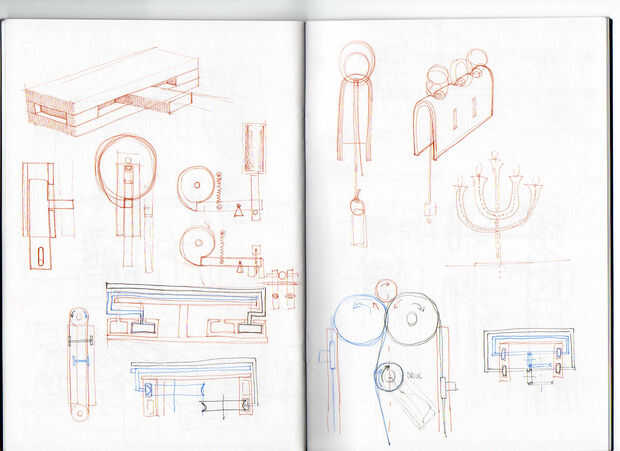

Tarareó y hawwed para tan de largo y eventualmente se establecieron en un diseño mecánico bastante sencillo que utiliza un pequeño solenoide como una traba para regular el giro de una leva con resorte, en forma de caracol. Esta sería la entrada de conducción para el tren de engranajes que mueve los indicadores.

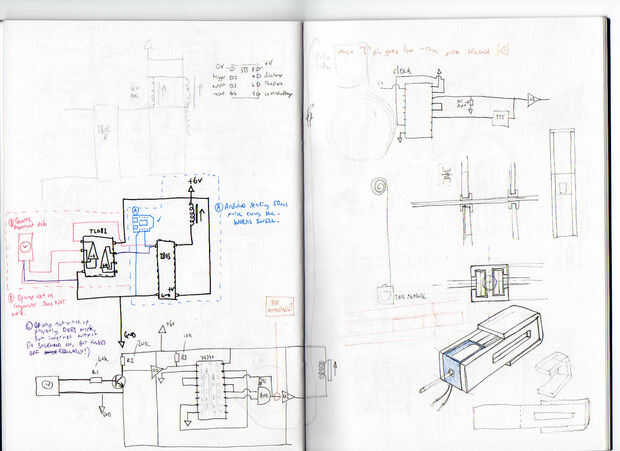

La fuente de sincronización sí mismo era a partir de un movimiento de reloj de cuarzo - la parte que envía un pulso cada segundo. Hay un montón de soluciones electrónicas de lujo-dan para esto, con el reloj en tiempo real ICs y relojes de radio y cosas, pero me fui para un enfoque simple. Esto mantiene los costos iniciales hacia abajo y es mucho más dentro de mi propia esfera de conocimiento.
El reloj sería la batería para evitar el arrastre de los cables, y esta es otra razón para elegir un sistema en gran parte impulsado por la primavera - así que alto dibujar secciones (solenoide de motores) son en su mayoría apagados y solo necesita un pulso cada minuto.
Esto es complejo para la fabricación sin embargo, tan el diseño en este instructable es una versión simplificada usando un microprocesador para conducir algunos motores paso a paso.
Vaya al paso 15 para ver lo que sucedió una vez que terminé el prototipo.
