Paso 2: Paso 2: construir el Hardware
Para construir el Hardware del reloj maestro siga estos paso:
1) Conecte el zumbador, alarma y botón de silencio conmute a la protoboard.

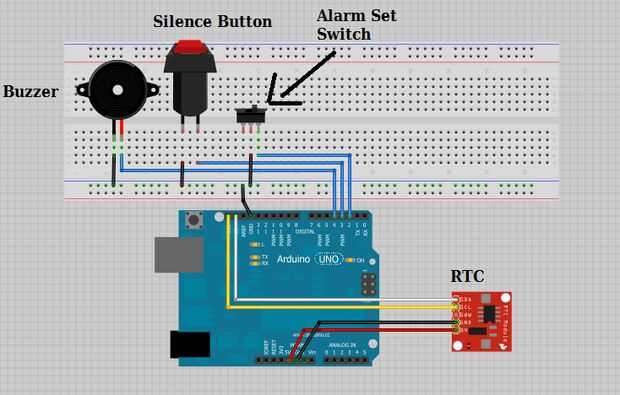

2) alambre de uno de cada pines interruptores a tierra y el pin GND zumbadores al pin GND de arduino (como se muestra en el diagrama

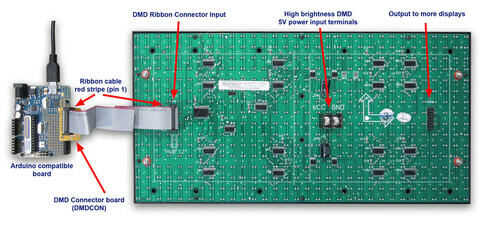

3) cable el otro pin del interruptor alarma a D2, el pin de silencio al D3 y el zumbador a D4
4) conectar el módulo RTC a la arduino según su tipo (leer los datos de fabricación)
5) Conecte el DMDCON arduino y conecte en DMD
6) para un brillo máximo de DMD Conecte una fuente de 5V a los terminales de alto brillo
7) Si desea hacerlo en un escudo de proto soldar todas las partes del escudo y conectar debidamente.
