Reloj multímetro (1 / 5 paso)

Paso 1: Cómo funciona

El usuario entra en el tiempo pulsando tres tiempo ajustar botones. El primer botón incrementa las horas, los minutos incrementa el segundo botón y el tercer botón restablece a los segundos. Una vez que el tiempo se ha introducido el microcontrolador será el seguimiento de tiempo desde allí. Una interrupción activa cada 10 de segundo se incrementa un contador de segundos 10. Otra rutina comprueba ver si tenemos al menos un segundo de tiempo, si lo hacemos el tiempo actual se incrementa en un segundo.

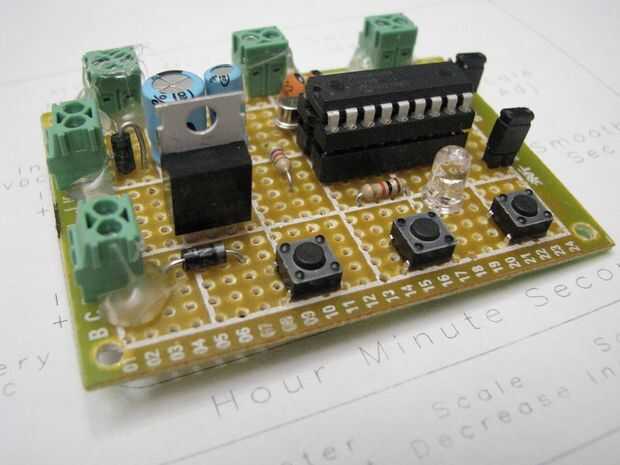

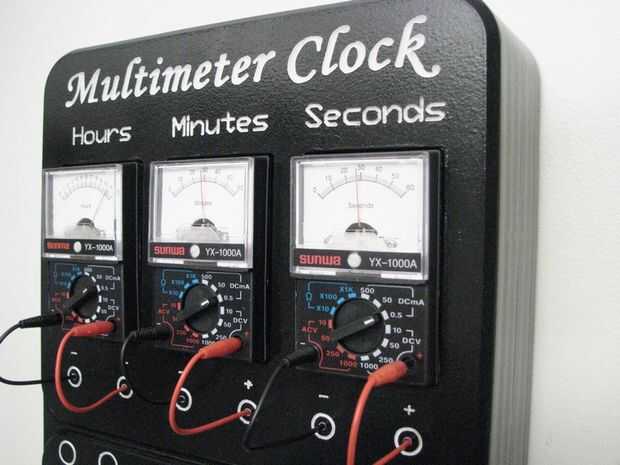

El microcontrolador dispone de una salida separada para cada uno de los tres metros. Los metros son todos en modo CDMA 0,5, el cable de negativo de cada medidor está conectado a tierra y los cables positivos están conectados a una salida del microcontrolador a través de un resistor limitador actual. La resistencia en este caso es una 4,7 K sin embargo esto se puede ajustar dependiendo de la escala del medidor actual disponible. Tenga en cuenta que el PIC puede entregar un máximo de 25mA a cada metro para que un medidor con un ajuste más bajo encima de 25mA no funcionaría sin el trazado de circuito adicional.
