Paso 2: Construir el circuito de reloj

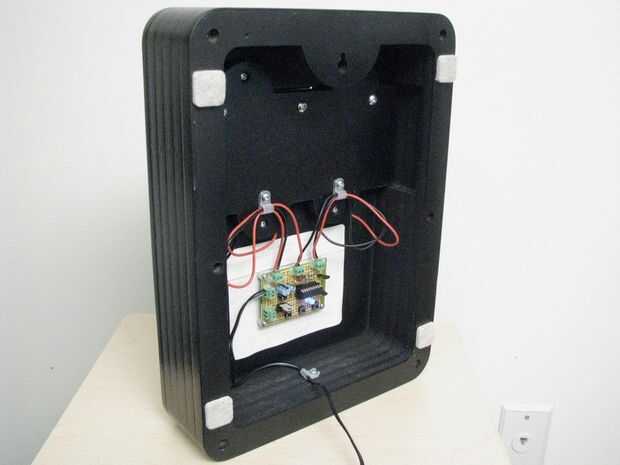

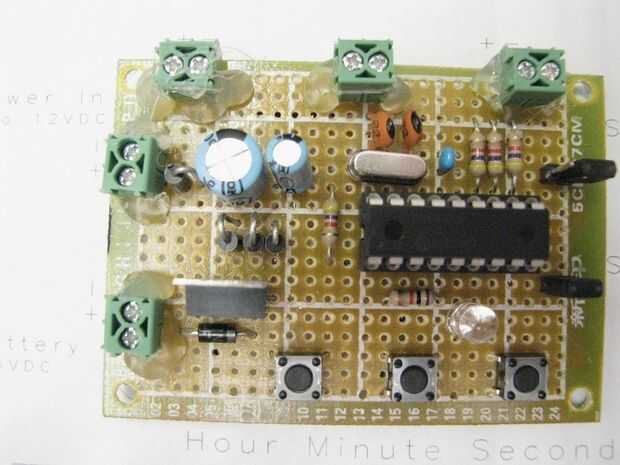

Desde el controlador de reloj está construido sobre un tablero de perf tiene mucha flexibilidad en el diseño. Construir el circuito según el diagrama esquemático. El microcontrolador PIC tendrá que ser programado con el firmware de multímetro reloj usando un programador de la viruta PIC. Cuando se enciende el LED azul le dará una indicación visual de que las cosas están trabajando, durante la fase de encendido, el LED se encenderá constantemente y tan pronto como se ejecuta el reloj parpadeará en uno segundo y apagada durante un segundo.
El firmware fue escrito en PICBasic Pro por lo que tendrá ese idioma si desea realizar cambios en la funcionalidad existente. Existe todavía aproximadamente el 20% del espacio de código PIC de 2K aún así hay un montón de espacio para algunos hackear.
Las caras del metro de los multímetros necesitará actualizarse a escalas de tiempo de la demostración. Usé un programa llamado MeterBasic por tonelada Software. Para hacer una cara nueva de metro todo lo que necesitas hacer es entrar en las mediciones de la cara del medidor, el nombre para la información de metro y escala. Al final tienes una perfecta coincidencia de escala para su medidor. Puede descargar las caras de hora, minutos y segundos que he creado para este reloj aquí.

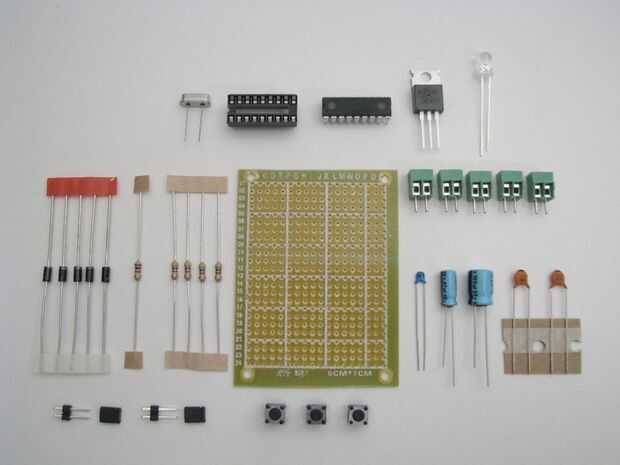

Aquí están las piezas que se necesita.
1 X preprogramado chip 16F628.
1 x 18 perno Chip
1 X 2 X 3 pulgadas perfboard circuitos
1 x 2 la posición de bornes
5 X diodo 1N4401
1 x 100uF 12V filtro condensador
Condensador de filtro de 47uF x 1 5V
1 X condensador de desacoplamiento de .01uF 5V
2 x 22 pF condensador del oscilador de cristal
1 regulador de 5V de X LM7805
1 x 20 mHz oscilador de cristal
4 x 4.7K Ohm Resistor
1 x 1K Ohm resistencias
3 x botón táctil
Jefe del perno 2 x 0.1 pulgadas (posición 2)
2 x 0.1 pulgadas cortocircuito puente
1 X LED azul
Fuente de alimentación 1 x 9 a 12 voltios DC

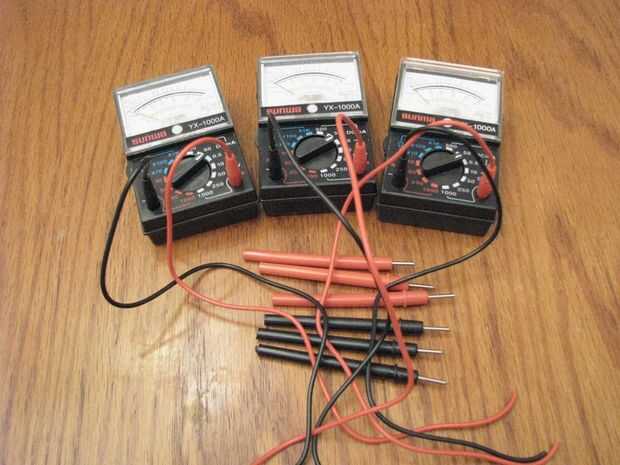

3 X analógico tipo multímetros, preferiblemente con un ajuste de 0.5mA
