Reloj Podómetro de Arduino, con la temperatura, altitud y brújula! (1 / 6 paso)

Paso 1: Las versiones anteriores

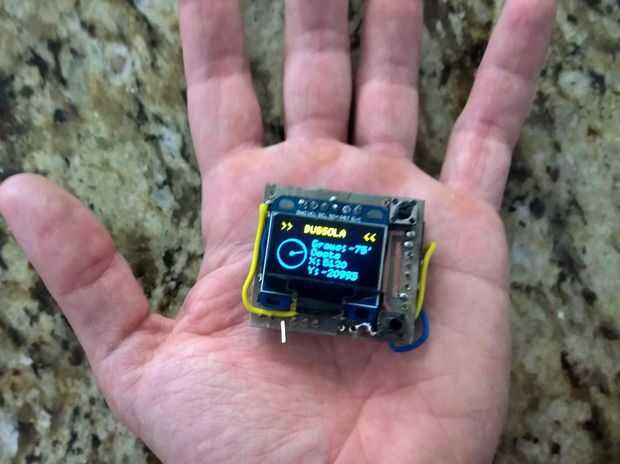

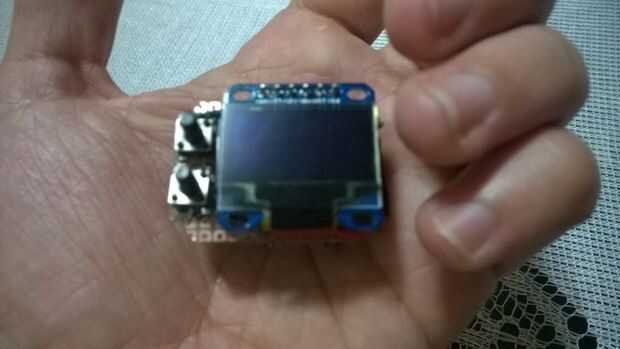

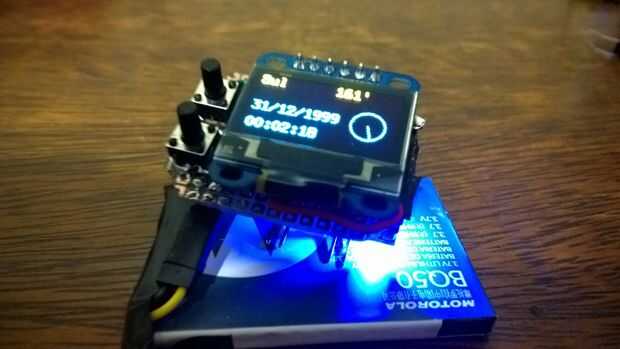

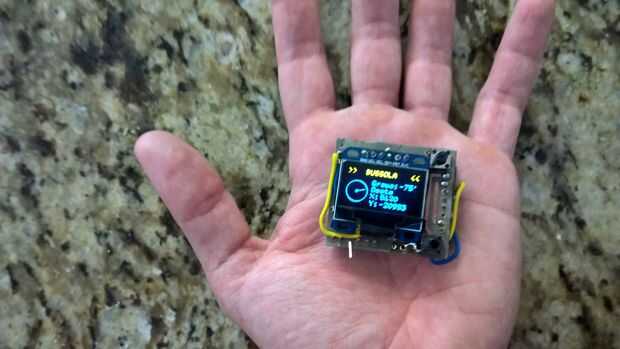

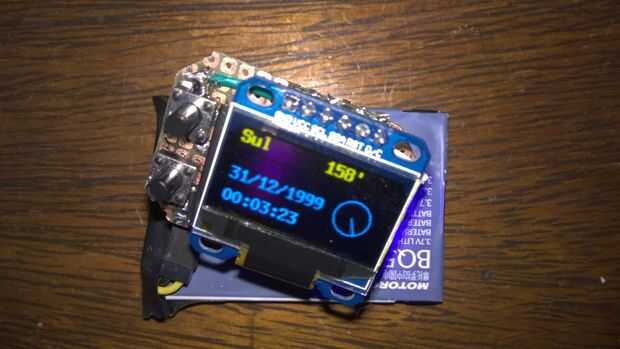

Había dos versiones anteriores del reloj. La primera de ellas fue un intento de juntar a compás y bluetooth. Tuvo éxito. El reloj era de tamaño pequeño, pero muy gruesa. Las tres primeras imágenes son él. Podría comunicarse con mi Windows Phone a través de bluetooth, obtener automáticamente la hora y fecha y también mis próximas citas del calendario y los muestra. También enviaba muchas veces por segundo la posición actual de la brújula, y el teléfono lo mostraría. sí, tuve que hacer la aplicación de WP. Creo que tengo aquí, así que lo posteo con el instructable. Sin embargo, hubo algunos problemas con el proyecto:

1. El bluetooth consume mucha energía, y la batería duró sólo una hora o así;
2. No había ninguna ventaja real en usar el bluetooth, porque la fecha y hora podría poner también con los botones, y si la batería podría durar un día largo, cobrarían antes de ejecutar, para que no tengas que poner fecha y otra vez;
3. La cosa del calendario era grande, pero era clase de inútil, porque siempre se puede comprobar en el teléfono, y como el reloj había un limitado espacio de memoria, no descarga todo el calendario;
4. Además, cada alteración del calendario requeriría sincronizar otra vez;
5. Enviar la brújula hacia el teléfono y girar una brújula en la pantalla eran grande, pero por supuesto inútiles, porque el reloj ya lo hizo;
6. El reloj tenía resistencias en cada botón, algo más tarde descubrí que era inútil, ya que arduino se levante ya resistencias en cada pin de entrada digital, sólo tiene que encender;

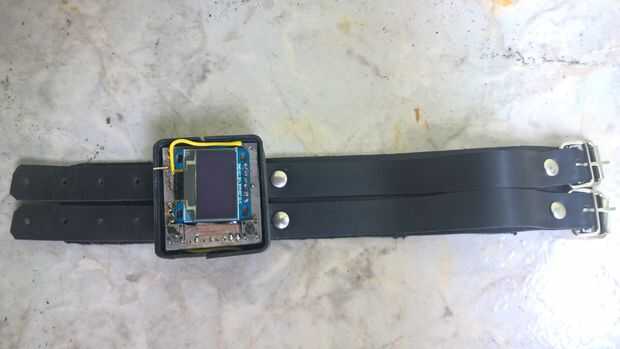

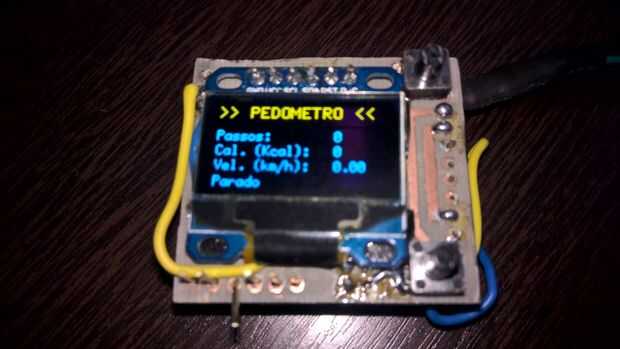

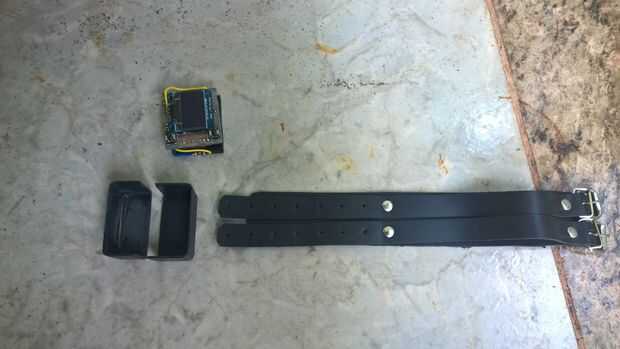

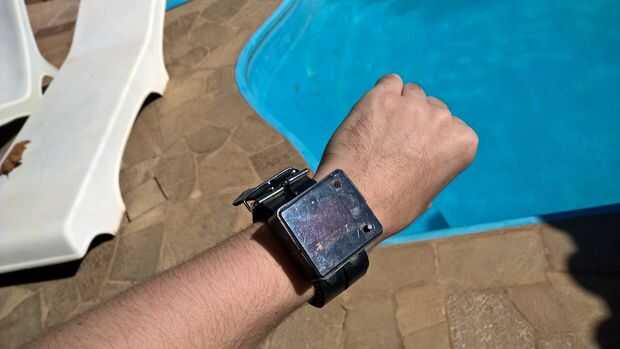

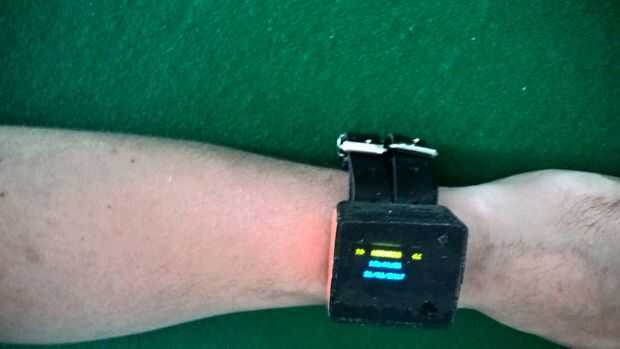

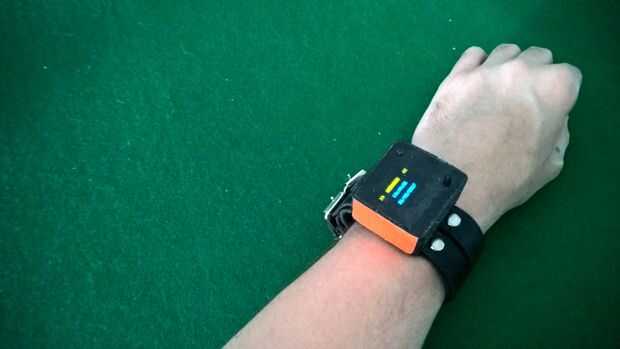

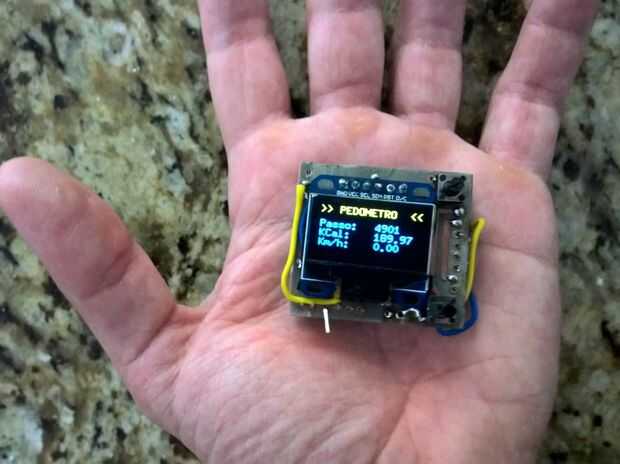

Así que he intentado hacer otro con el bluetooth, pero que se podría activar con un interruptor. Resultó que encenderlo y apagar reinicia el arduino. Me di cuenta que no necesito el bluetooth, así que hice una segunda versión, con un MPU9150 (brújula, acelerómetro y giroscopio). La segunda versión es en las imágenes a continuación 13. Es una unidad bastante mejor, también con dos botones (todavía se utiliza resistencias en ellos), mayor tamaño y menos grueso que el original. La batería era más pequeña, y he podido hacer un canal para llevar. Tiene tipo de steampunk mirar, pero no era algo usaría en la calle (jajaja). La batería duró 14 horas. ¡ Increíble! Problemas como sigue:

1. Pude haber desoldar los leds que hay en los consejos: uno en el arduino y uno en la MPU9150 a la energía libre;
2. No es necesario utilizar resistencias;
3. No era necesario tener dos botones, porque podría llevar a la práctica a través de dos funciones de software para el mismo botón;
4. Era demasiado grueso;
5. El cadáver no era grande y era demasiado grande;
6. La carga fue hecha a través de un conector de dos pines en el lado, y si sólo una vez que consiguió confundir y poner el conector invertido podría quemar el sistema - tenía que ser a prueba de tonto;
7. Todo lo pegué con pegamento de silicona, sin embargo me enteré de pegamento del silicio oxidate el cobre y el estaño, conduciendo corriente, por lo que era un problema;

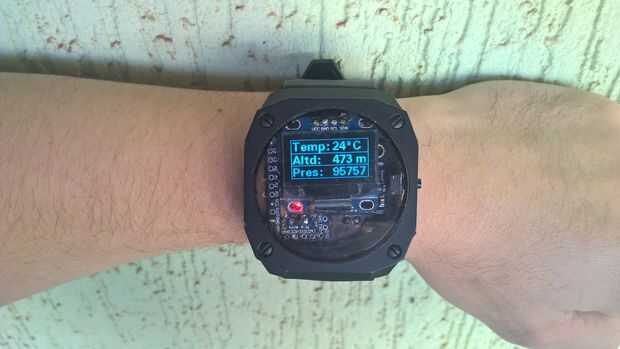

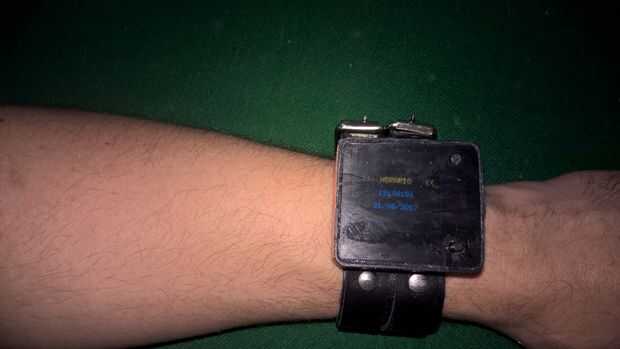

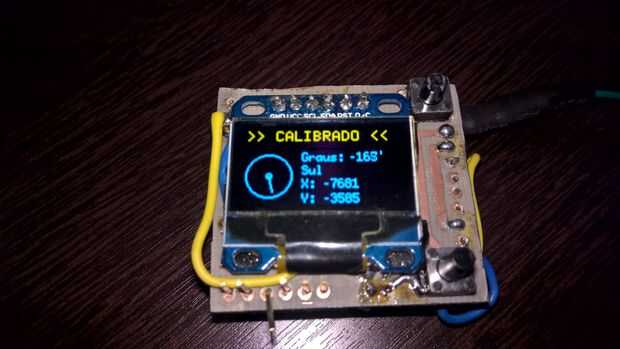

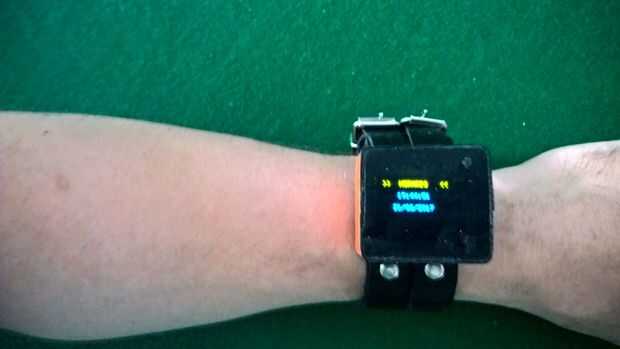

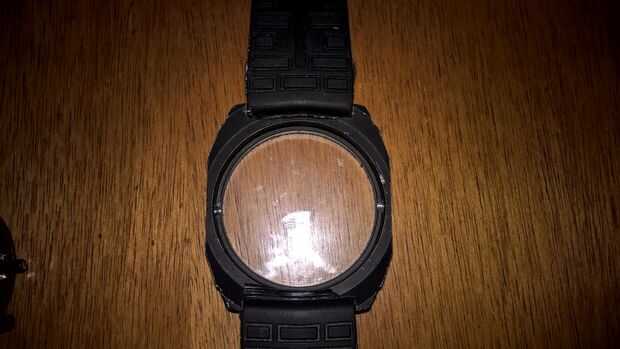

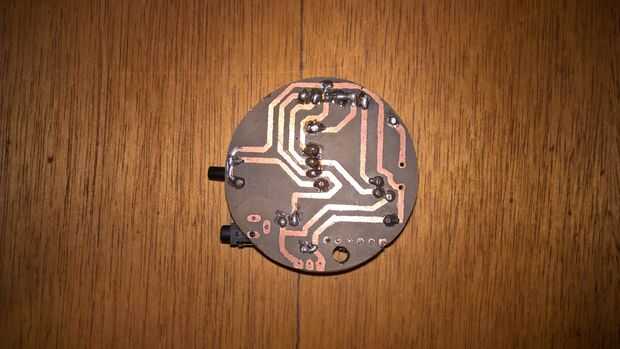

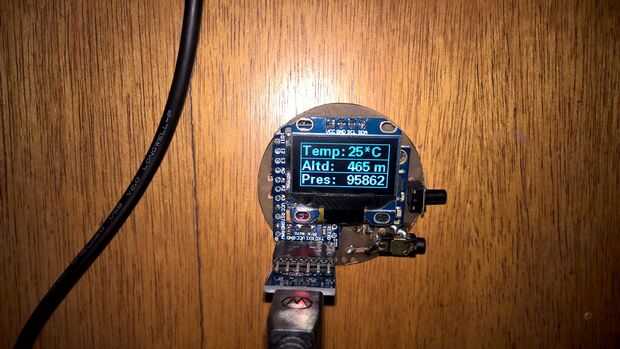

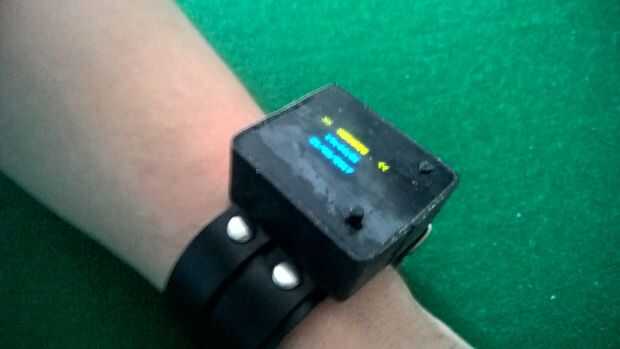

La tercera versión fue el primero que uno podría usar en la calle y la foto en este instructable: está en las últimas cuatro imágenes. La batería dura 24 horas fácilmente, y saqué uno de la Junta de sensores GY-87. Dejé uno led porque me olvidé de sacar, pero terminó refrigerador de esta manera. Sin embargo, hay algunas cosas que puedo mejorar en futuras versiones:

1. Perforado el agujero para el botón y el conector carga demasiado distante uno del otro;
2. Yo pude han colocado las piezas mejores, ahorrar espacio;
3. Yo pude han diseñado el pcb en forma de águila mejor, anular los cortocircuitos;
4. Podía haber programado mejor el podómetro;

Siguiente paso, montamos los componentes!

ACTUALIZACIÓN: la batería duraba 26 horas de uso regular.
