Paso 3: Conectar las piezas y tablero del águila:
Incluí el archivo zip a mi diseño de águila, pero te aconsejo que tiene errores, porque estaba aprendiendo cómo utilizar el software en el tiempo. Voy a hacer una versión mejor en mi próximo intento. Sin embargo, es muy fácil entender cómo los elementos deben estar conectados. Va como sigue:
1 - Arduino:
- PIN 2 - botón de salida;
- VCC - en VCC desde el conector de carga, VCC de pantalla y el sensor;
- GND - GND de carga, botón de entrada y sensores / Mostrar la tierra;
- A5 Pasador - pin SCL I2C de pantalla y el sensor;
- A4 Pasador - pin I2C SDA de la pantalla y el sensor;
2 - botón:
- Uno de los pines de GND;
- Otro pin de entrada Digital pin 2 de arduino;
3 - pantalla:
- Pin VCC;
- Pin GND;
- Pin SCL en arduino A5;
- Pin SDA en arduino A4;
4 - GY-87 (tablero de sensor):
- Pin VCC a VCC de arduino;
- Pin GND;
- Pin SCL en arduino A5;
- Pin SDA en arduino A4;
- Otros pines no se conectan! Incluyendo los 3,3 v VCC, cual no se va a usar!

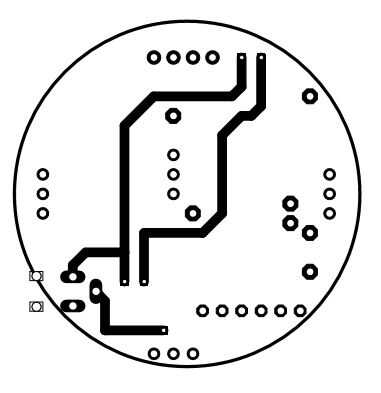

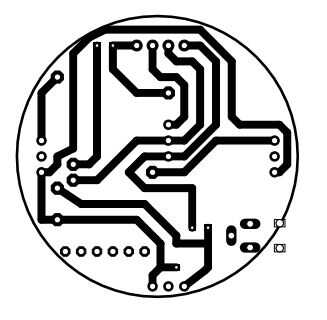

Ahora puede optar por tomar tanto LED, uno de arduino (cerca del botón de reset) y uno en la placa de sensores. Ambos son inútiles y consumen alrededor de 1.5mA cada uno constantemente, que no nos podemos permitir. Ahora usted tiene que hacer su propio tablero del PWB con la placa de cobre y cloruro férrico. No llegar a detalles aquí porque hay un montón instructables en esto, como este. En mi proyecto utilicé una impresora láser para obtener mejores resultados.
