Paso 3: Montaje de los movimientos de cuarzo
Tenga en cuenta la numeración de la marcación y anillos aparecen impresos hacia fuera en esta etapa sólo para la ilustración. La esfera debe ser pintado y marcar transferencia (etiqueta) aplicado y lacado sobre una vez que se han completado los orificios de fijación.

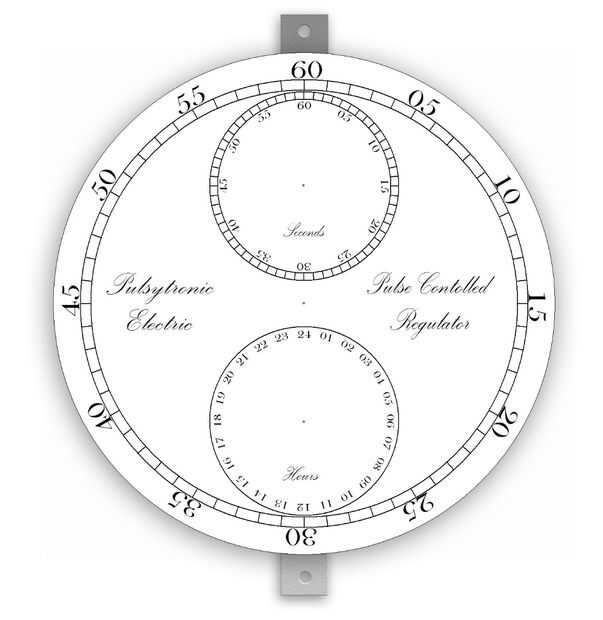

Fig.1
Los movimientos de cuarzo están montados sobre una barra metálica vertical. Los agujeros son taladrados en esta barra para tomar los husos. El tamaño del orificio dependerá de sus ejes de movimiento del reloj. Como no la marcación fija a este bar de los movimientos de los collares de montaje no son visibles una vez que el disco esté en su lugar. Esto da la impresión de que los movimientos son mecánicos.

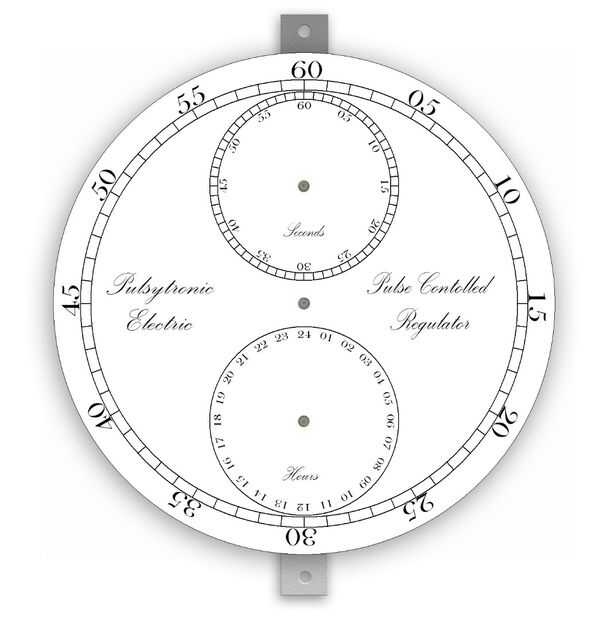

Fig.2
Para obtener el agujero posiciones en la barra de marcado y montaje utilizan la plantilla de la esfera de papel y punzón el dial en las 3 marcas. Utilice un clavo y un martillo si no tienes un golpe. Retire la plantilla de papel y coloque el disco sobre la barra de montaje. Temporalmente la cinta en su lugar. Taladre un agujero muy pequeño por la barra de marcado y montaje de las 3 marcas perforadas.
Separar la esfera y barra luego perfore los agujeros a poco más de su tamaño de husillo. ¡ No taladre el agujero del tamaño de una sola vez pero use 2 o 3 más pequeños pedacitos de taladro para hacer los agujeros más grandes en etapas. Este le ayuda a mantener los orificios de centrado y detiene el pedacito de taladro rasgado el dial que es bastante delgada hoja de metal.

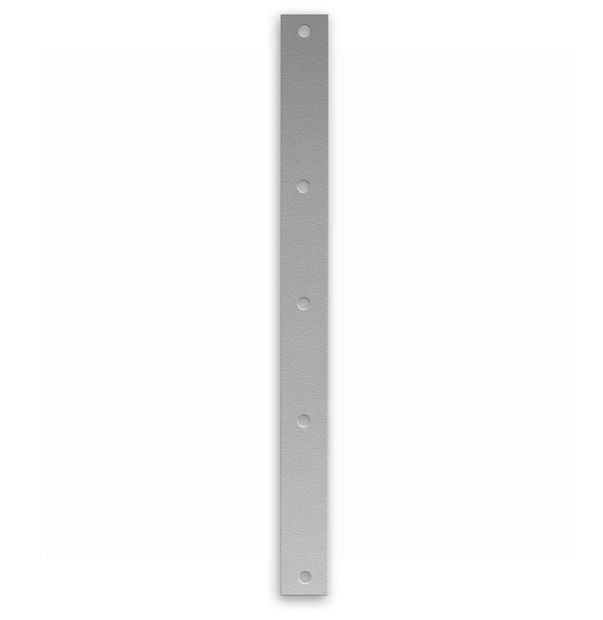

Fig.3
Muestra la barra de metal perforada hacia fuera.
La barra para el caso de fijación varían dependiendo de la caja del reloj. En mi caso he usado una barra plana y corte dos ranuras en el marco de madera que soporta el disco. La profundidad de la ranura depende de la longitud de los largueros del reloj pero se puede ajustar con las arandelas si es necesario. Si no quieres cortar ranuras en el caso que usted siempre puede doblar la barra de madera en forma de "L" en ambos extremos para traer la barra más cerca de la esfera. Otra vez se pueden utilizar separadores para el ajuste final. No perfore la envolvente de dial los agujeros en la parte superior e inferior de la barra de fijación hasta que la barra se ha reducido a la parte posterior de la caja (ver paso "Montaje terminado Dial & movimientos").

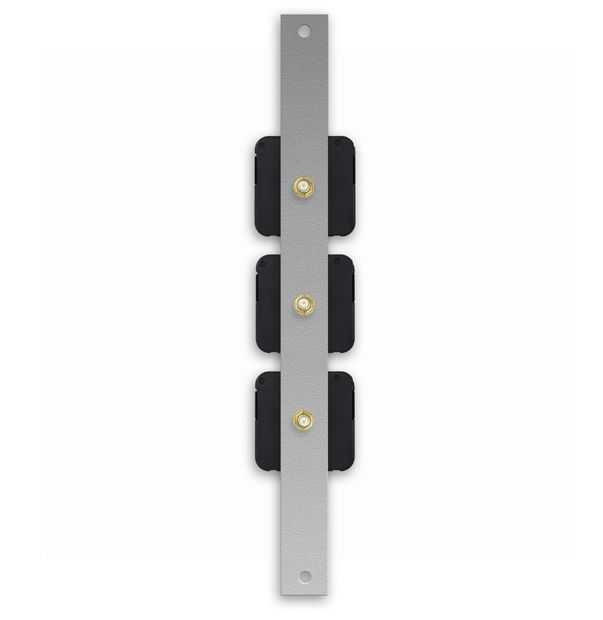

Fig.4
Muestra los módulos de reloj montados en su lugar en la barra de metal. Las pinzas de sujeción se atornillan a este bar no el dial.
Fig.5

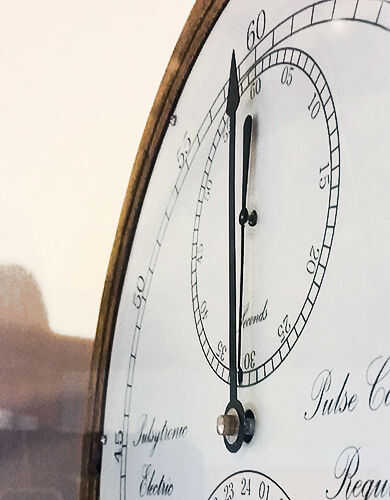

En el reloj terminado los movimientos segundo y hora tendrá sus manos cerca de la esfera. El minuto mano debe sobresalir más en y claro la hora y segunda mano y husos. Utilice arandelas espaciadoras entre la barra y reloj módulos correcto a estas lagunas.

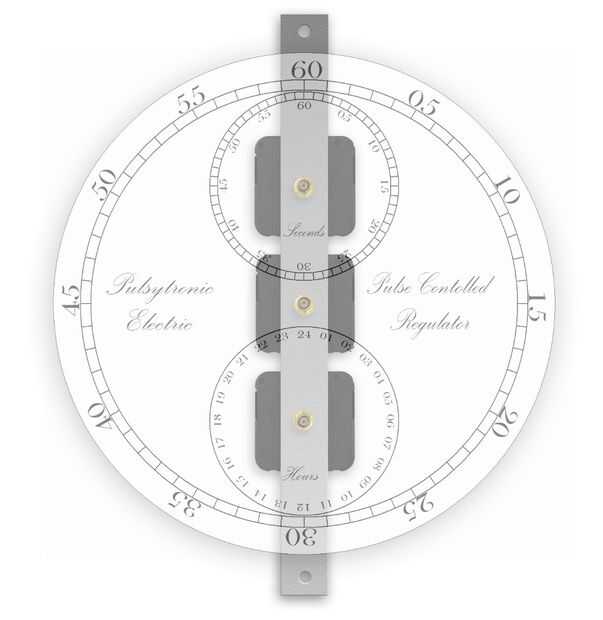

Fig.6
Muestra la esfera completa. He hecho el dial transparente hasta la barra de montaje y reloj fijaciones de módulo pueden verse.
