Paso 4: Marque el dibujo y construcción
Usted tendrá que hacer su propia línea y la forma más fácil es diseñar un programa de CAD. Una esfera de 12" encajará muy bien en papel A3 debes llevarlo a una impresora, si no tienes acceso a uno. Puede imprimir el disco en 2 mitades en papel A4 y luego unirlos juntos. Me imprime unos diseños en papel normal y probarlos en el reloj para ver que prefiero.
Fig.1

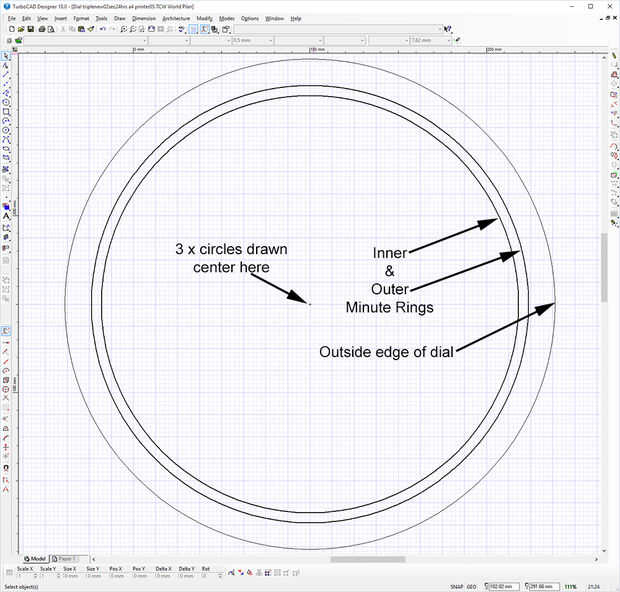

Hay probablemente muchas maneras de dibujar diales y diferentes tipos de software para dibujar. Yo uso TurboCAD y empiezo con el círculo de minutos a partir de un punto en el centro de la esfera. Primero dibuja un círculo del tamaño real de la esfera. Esta es la guía de corte para el disco terminado. Entonces dibuje 2 círculos centrados en el punto medio de la esfera. Éstos forman el borde interno y externo del anillo marcado minutos.
Fig.2

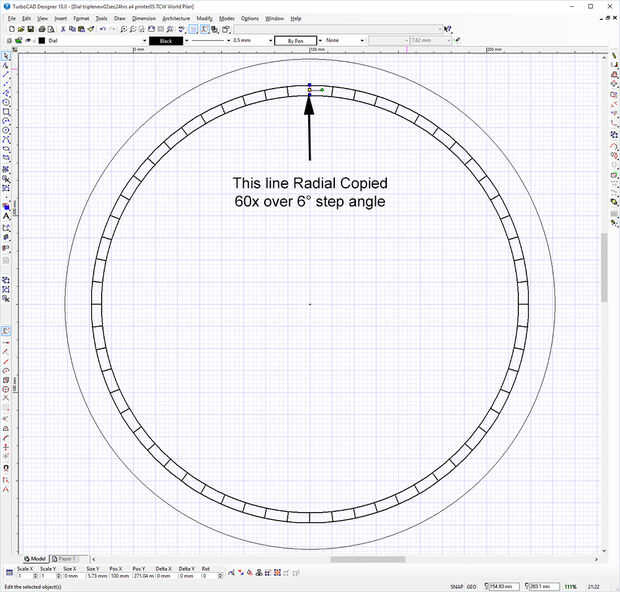

A partir de la parte superior de la esfera sorteo una línea vertical desde el anillo interno y externo del minuto. Seleccione esta línea y luego utilizar "copiar radial" esta línea 60 veces con un ángulo de paso de 6° (360°/60 = 6 °).
Fig.3

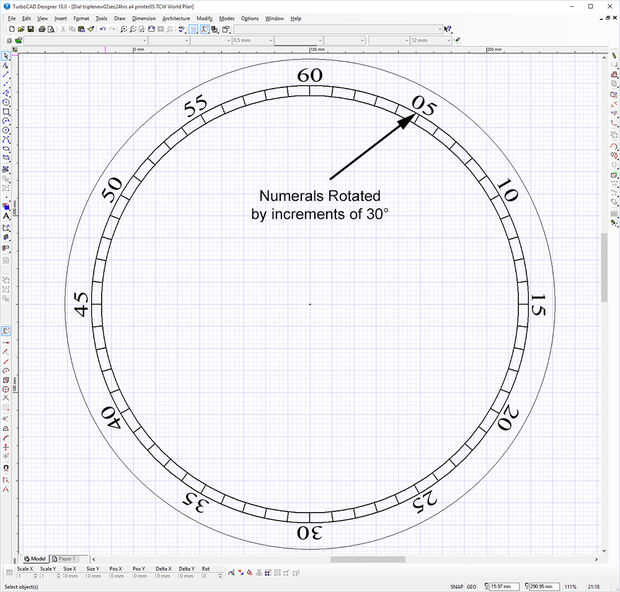

Luego se agregan los números de minutos.
Elija la fuente y el tamaño de los números que requiere luego dibuja un círculo como antes pero añade la mitad de los números y unos pocos milímetros para permitir el espacio entre los números y el dial de minuto. Ahora tienes la esfera minuto y un círculo alrededor de él. Añadir una cruz en la parte superior de este círculo. La copia radial como antes con 12 copias con un ángulo de paso de 30° (360°/12 = 30 °). Ahora debe tener el círculo con 12 puntos para sus intervalos de 5 minutos marcados hacia fuera. Comenzando con el número 12 y selección de punto medio de su lugar en la Cruz superior. Hacer lo mismo con el número 5 pero girar por 30°, el número 10 girado 60 °, el número 15 girada 90 º hasta llegar al número 55 rotado por 330°.

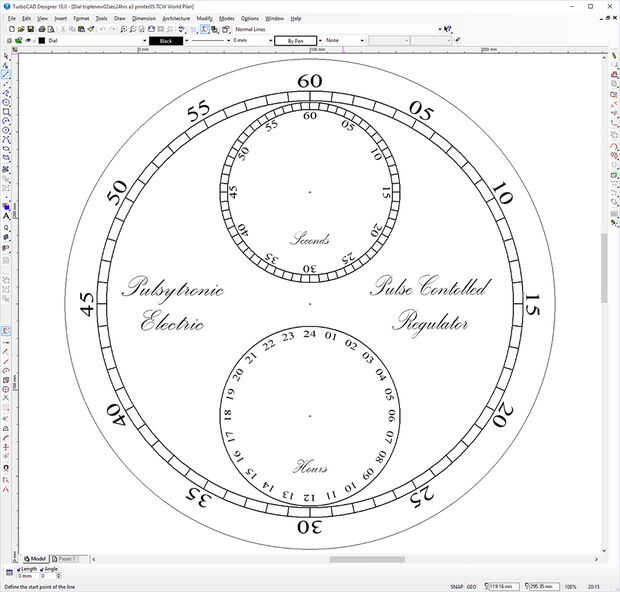

Dibujar puntos centrales para segundos y diales de la hora y utilizando la misma técnica que usaste para el minuto dial dibujar los segundos y los diales de la hora.
Fig.4

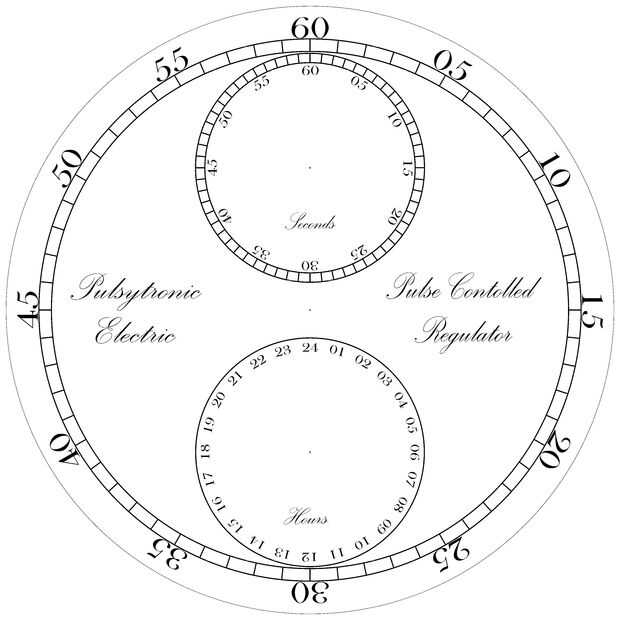

Dibujar el dial etiquetas según sea necesario. Estos pueden ser cualquier cosa que desee. Esto incluyen a menudo el nombre de los fabricantes y la ciudad de fabricación.
Borrar todas las líneas guía y puntos pero deje en los puntos 3 centro como éstos se utilizará en una impresión de papel como una plantilla para los agujeros del eje marcado.
La plantilla de papel está equipada sobre la esfera y el 3 Centro puntos están marcados con un punzón o clavo y un martillo. Agujeros son perforados y luego estas posiciones están marcadas también en el movimiento de montaje de la barra véase la sección "montaje de los movimientos de cuarzo". Aumentar el tamaño del taladro en pasos hasta alcanzar el tamaño del agujero del eje final en el dial y la barra de montaje en movimiento.
El diseño final entonces se imprime en papel de inyección de tinta A3 Lazertran como una calcomanía gigante. Los puntos centrales le permitirá posicionar la etiqueta claro sobre los agujeros del tres eje.
La línea original primero se frota hacia abajo para quitar pintura vieja y el deletreado. Entonces está preparado y pintado de un blanco de color (blanco se ve terrible en una vieja caja de reloj). La etiqueta de marcación se aplica a la esfera en blanco y luego cuando seco 3 manos de barniz acrílico se rocían sobre la parte superior. Esto hace que el fondo de la etiqueta clara para marcar el blanco apagado puede verse con las letras del disco en la parte superior. Consulte las instrucciones que vienen con el papel de Lazertran para más detalles.
Fig.5
Contrata a dial de imagen para impresión
Fig.6/7 TitboCAD y AutoCad dibujos
