Paso 5: Modificar movimientos de cuarzo (no requerido para diseño básico)

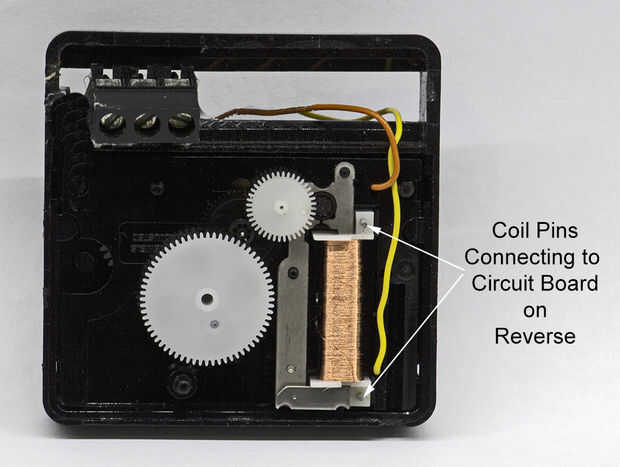

El cristal de cuarzo con tablero del circuito integrado no es necesario en la versión de alta tecnología y son corte hacia fuera/desconectado de los pernos de la bobina de coche.
El movimiento del reloj se deben tomar para acceder a la electrónica interior. Hay muchos tipos de movimientos de cuarzo pero tienen los mismos componentes básicos. Los terminales de la bobina deben ser aislados del resto de la electrónica y los cables soldados a ellos por lo que puede ser conducidos por una fuente externa.

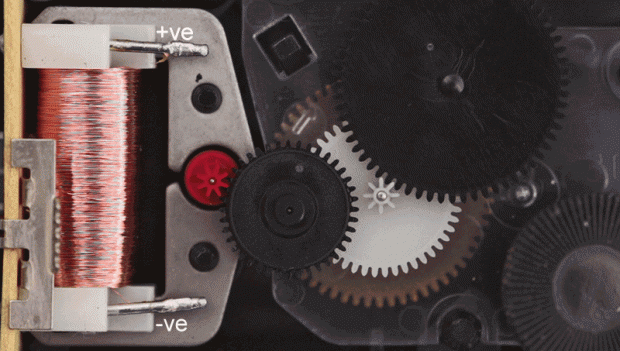

animación de la Fig.1 bucle (
)
Movimientos de cuarzo son conducidos por un tipo de Lavet, motor de escalonamiento. Estos motores requiere muy baja corriente de accionamiento ellos y hasta tres pueden ser directas desde una puerta de salida o lógica de Arduino a través de un resistor de trimmer. La resistencia se utiliza para ajustar la corriente a los motores así que funcionan sin más impulsado. El motor es conducido mediante la inversión de la polaridad a la bobina de coche que causa el rotor dentado de imán permanente (en rojo abajo) a 180°. El rotor dentado continuará a girar en la misma dirección cada vez que se invierte la polaridad del motor del coche. 2 pins de salida de un Arduino o lógica puertas se utilizan para el motor con el 1 pin siempre lo contrario a la otra.
Fig.2

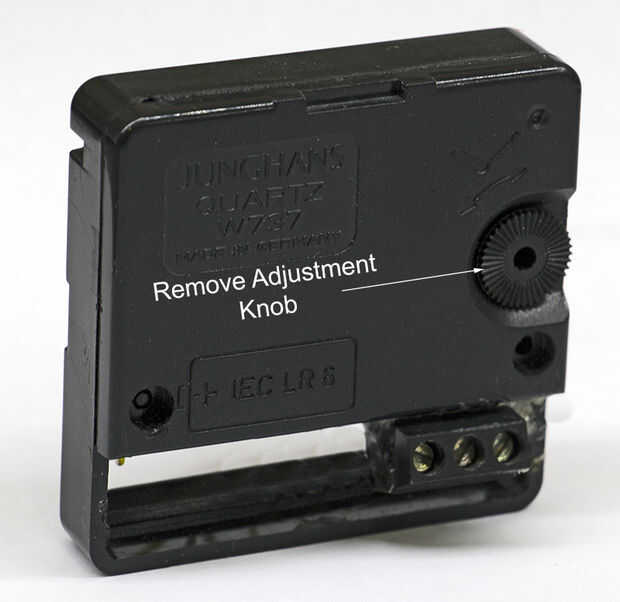

Empezar por quitar la perilla de ajuste (no siempre es necesaria).
Fig.3

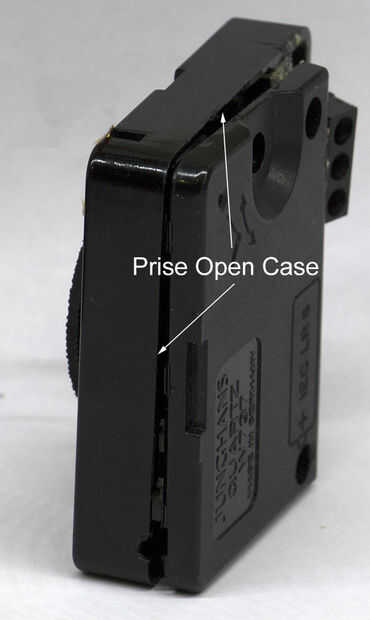

Cuidadosamente hacer palanca el caso aparte con los dedos o con un cuchillo de plástico. En algunos casos son 2 lengüetas plásticas que tienen que ser además lejos para liberar el caso.
Fig.4
Una vez retirada la tapa se expone el movimiento. En algunos movimientos de la placa de circuito impreso puede ser ahora acceso (fig.6) pero en este movimiento la parte inferior de la caja tiene que ser tirado lejos así y la vuelta. Puede vale la pena tomarse algunas fotos en este momento con su teléfono móvil en caso de caen los engranajes pequeños. Observe que esta foto muestra ya los nuevos cables conectados a los pines de la unidad de bobina.
Fig.5

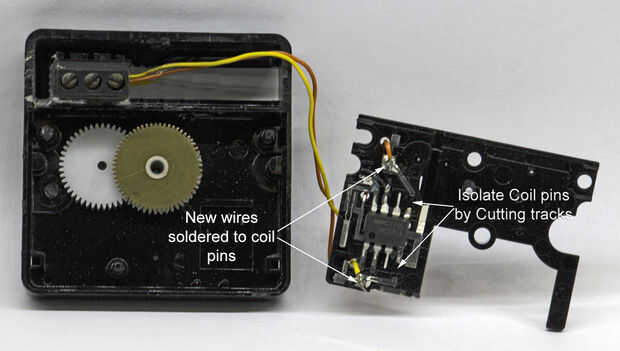

Esto demuestra dos conexiones para el circuito integrado que se han cortado lejos y los nuevos cables estén soldados en su lugar.
Una vez que esto se ha completado el movimiento es reunido detrás invirtiendo el anterior.
Empuje una segunda mano y compruebe que el reloj brevemente conectar los cables a través de una 1.5v batería - la segunda mano debe caminar. Brevemente conecte los cables a la batería de nuevo pero esta vez invertido y el reloj debe caminar otra vez.
Fig.6

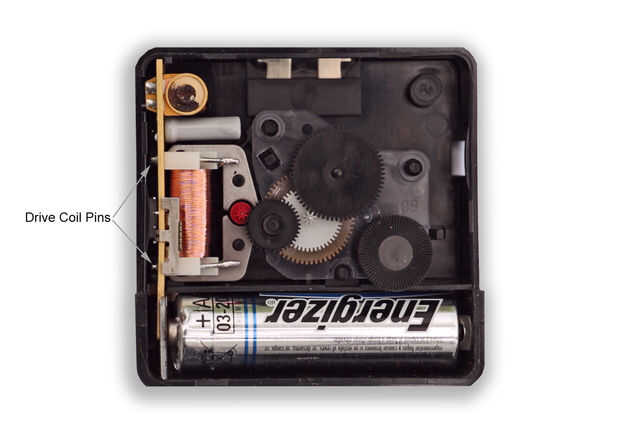

Muestra un movimiento alternativo con la tapa quitada. Deslice la placa y corte cualquier tachuelas a la unidad de pines de la bobina con un cuchillo luego suelde los cables a los pines.
Para asegurarse de que hay espacio para el caso de cierre sólo corta una ranura pequeña en medio ot el caso para permitir que los nuevos cables pasar a través.
Lectura adicional
Hay un desmontaje de movimiento agradable que muestra aquí instructable cuarzo reloj
