Paso 6: Montaje completa Dial y movimientos

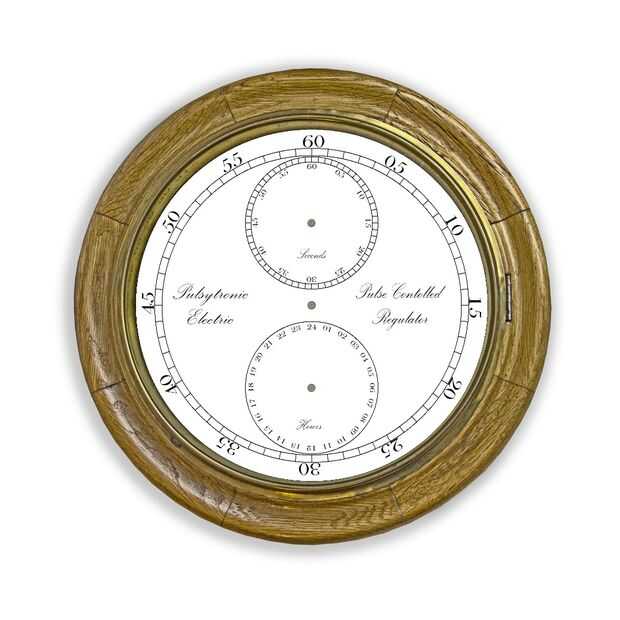

Fig.1 muestra el disco montado en el marco de madera (con bisel de latón con bisagras en su lugar). Nota la carátula del reloj aparece blanco y sería blanco del reloj real. El dial es atornillado en su lugar con 3 pequeños self tapping tornillos ocultados bajo el bisel de latón.

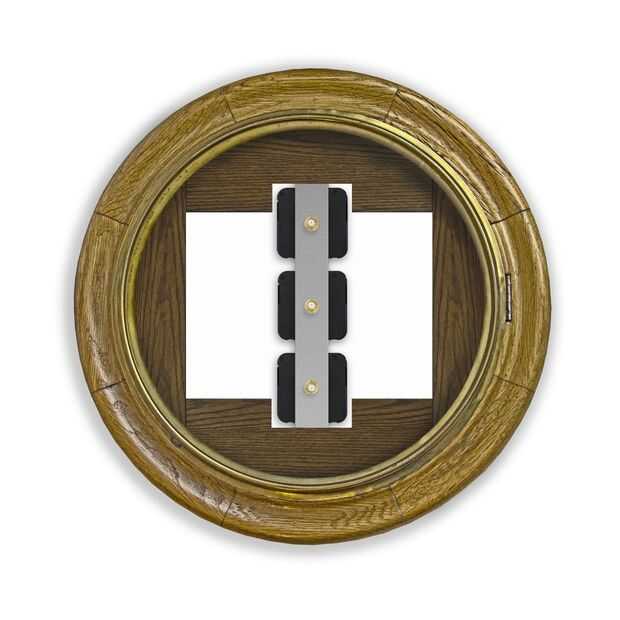

Fig.2 se muestra el disco quitado revelando el tablero de madera marcado detrás. Cada esfera envolvente será diferente y dependiendo de la construcción del tablero del forro de madera necesitará debe recortarse con una sierra de calar para permitir espacio para la hora y el segundo módulos de reloj.

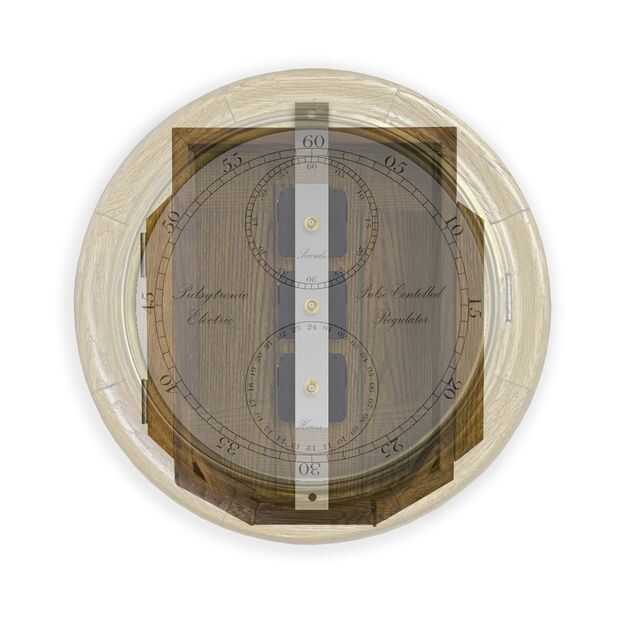

Fig.3 con esfera envolvente semi transparente para mostrar el módulo de reloj vertical barra fijar la posición de montaje. Esta barra tendrá que cortar a la longitud por lo que no falta la caja y evitar que se cierre la esfera surround. Dependiendo del grosor de la placa de dial la barra tenga que ser embutida en el tablero para llegar más cerca a la esfera para que los husos sobresalen la distancia correcta a través de la esfera.

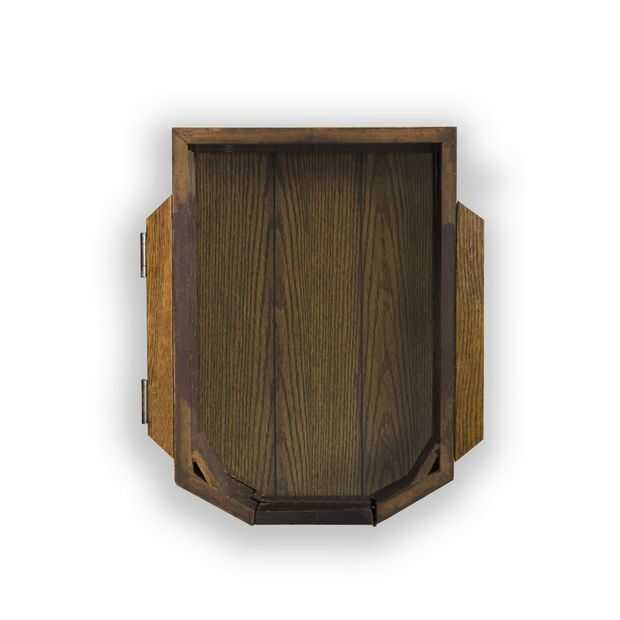

Fig.4 muestra la caja posterior. La esfera envolvente se fija por dos bisagras y un retén o pasadores de madera para la caja posterior. En el reloj original la caja habría ubicado el gran movimiento mecánico.

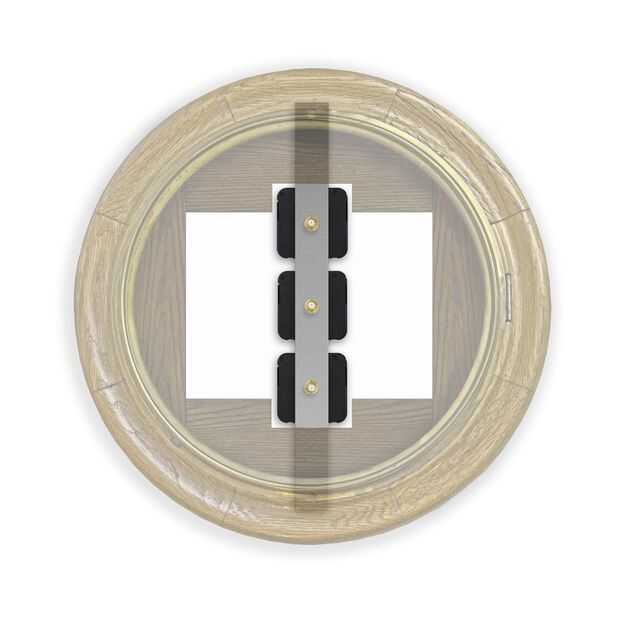

Fig.5 muestra un envolvente de semi esfera transparente, módulos de reloj y barra de montaje en la parte superior la caja posterior. La barra de montaje tiene que ser recortado hacia abajo para que encaje dentro de la caja posterior. Los agujeros de montaje en la barra hay que taladrar una vez que la barra haya sido cortada.

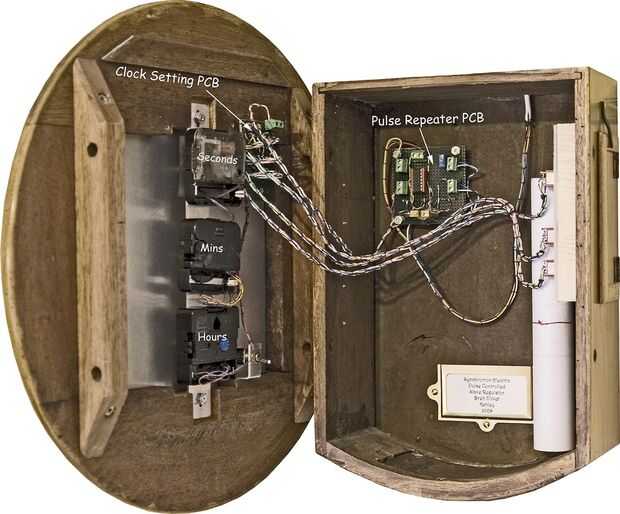

Fig.6 muestra el reloj terminado con la barra de embutido en la esfera envolvente y en este caso pequeños cortes en el recubrimiento del disco para hacer espacio para los módulos de reloj. Tenga en cuenta esta figura se muestra la versión de alta tecnología con interruptores de control y asociados circuitos de cableado. En el reloj de simple no hay necesidad de cualquier cableado o interruptores.
