Paso 7: Electrónica (no se requiere para diseño básico)

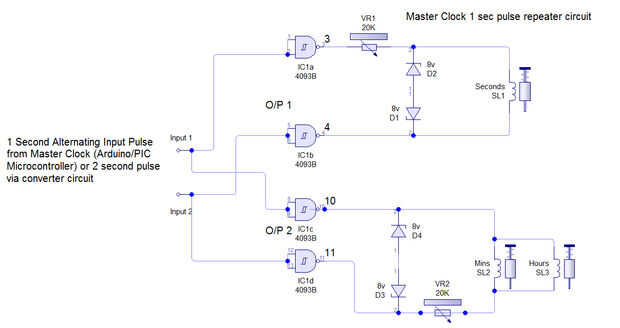

Fig.1
Esto muestra el esquema principal del circuito controlador de reloj. Este circuito convierte una salida de un microcontrolador Arduino o PIC (solamente 2 pernos necesarios) o un 2 segundo pulso vía el circuito convertidor y discos los movimientos del 3 reloj. Resistores variables de ajustan de la corriente por las bobinas de paseo. Las resistencias se ajustan mediante la observación del sonido y retroceso de un adjunto de segunda mano.
Interruptor SW1 se encendió sobre y apagado mediante SW2 sistema manual se utiliza para establecer la segunda mano. SW2 se convierte a segundos a maestro conducido o control manual.
Interruptor SW3 el minuto y hora manos On activa o desactiva.
Los diodos zener prevenir cualquier espalda emf de las bobinas dañando las etapas en coche.
Fig.2
Esta es una versión de fig.1 y no tiene ningún manual Ajuste de segundos o de horas y minutos de conmutación pero ahorrar una cantidad considerable de cableado.

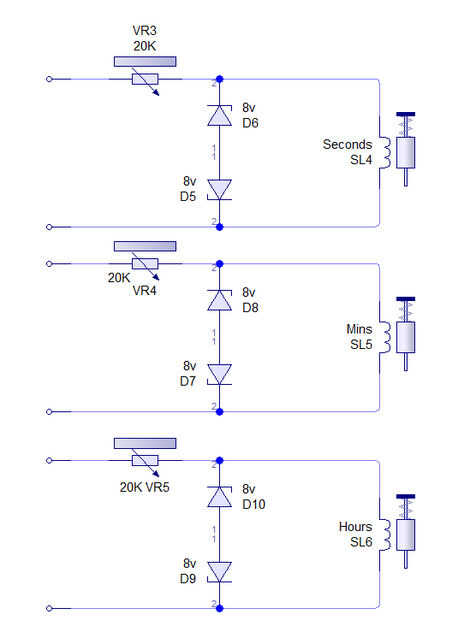

Fig.3
Esta es una versión de Arduino o microcontroladores PIC que requiere 6 pernos de repuesto y ahorra una gran cantidad de cableado como los tres movimientos del reloj son controlados y ajustados individualmente por tres pares de pines de salida de microcontrolador. Los pares de pines de salida son siempre de polaridad opuesta entre sí y cambian la polaridad una vez por segundo. Por supuesto tendrá que escribir el código usted mismo. A continuación se muestra un ejemplo muy básico de mi controlador de reloj de cuarzo reloj maestro código.
void secondsmotor () {}
Si (quartzmotor1 == LOW) {}
quartzmotor1 = alto;
}
Else quartzmotor1 = bajo; {
digitalWrite (quartz01, quartzmotor1); configurar el pin de la impulsión del motor 7 cuarzo
}
Si (quartzmotor2 == HIGH) {}
quartzmotor2 = bajo;
}
Else quartzmotor2 = alto; {
digitalWrite (quartz02, quartzmotor2); configurar el pin de cuarzo motor unidad 8
}
}
Fig.4
Si sólo han 2 segundo pulso por ejemplo un reloj principal utilizar este circuito para convertir a un 1 segundo alternando el pulso.

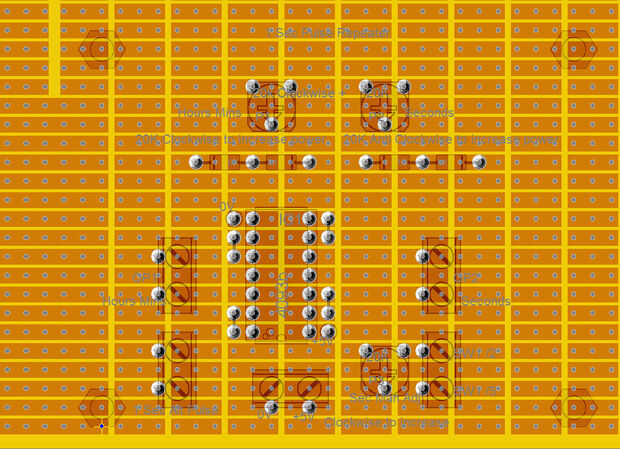

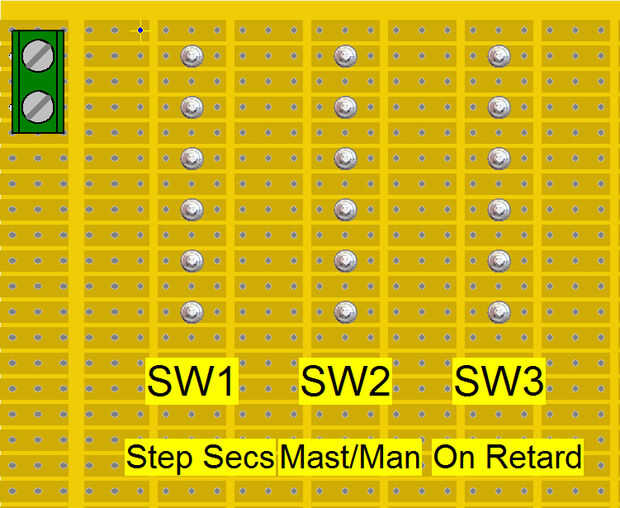

figs.5,6,7 y 8
Mostrar los diseños de la veroboard de fig.1 e incluye un interruptor de tablero de conexión. Hay tantas combinaciones de cables o interruptores que éstos no aparecen en ningún gran detalle.

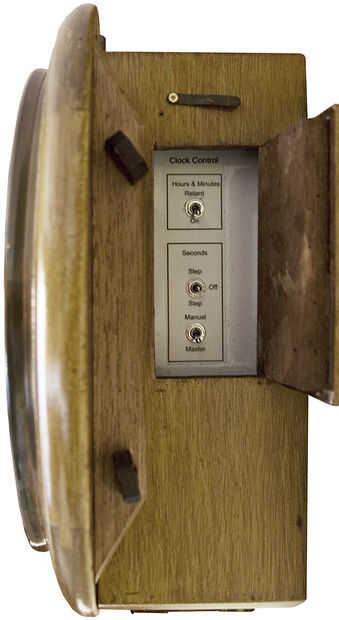

9 Fig.
Muestra los interruptores de acceso detrás de una puerta lateral en la caja posterior.
