Paso 18: LEDs (opcionales), parte IV: cableado
-Mi conocimiento de circuitos es limitado, así que si tienes alguna sugerencia, comentario. Se agradece la crítica constructiva.
-El circuito completo se alimenta por una pila de solo 3V 2032 botón.
-El circuito será en paralelo, para que todos los 8 LEDs pueden dibujar energía de esta batería.
-El interruptor estará situado en la parte inferior, de fácil acceso.
-Nunca suelde una batería!

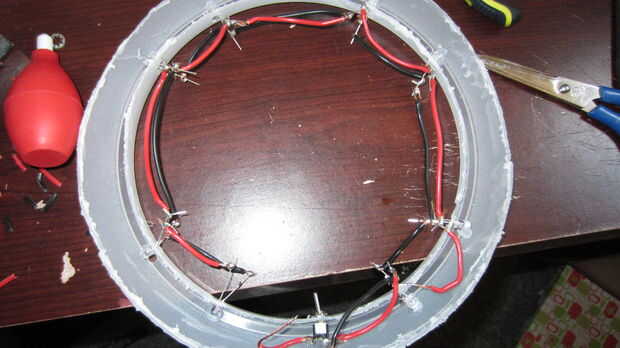

Para ello, empezar por conectar todos los aspectos positivos de sus LEDs (preferiblemente con cableado entubado rojo) y todos los negativos (preferiblemente con cableado entubado negro). He utilizado un cable de calibre 18, pero algo más pequeño probablemente trabajaría mejor. Con el LED más cercano al interruptor, dejar un poco de holgura para la negativa (unos 10cm) y la otra mitad que para el positivo (unos 5cm). El positivo se conectará al interruptor de palanca.

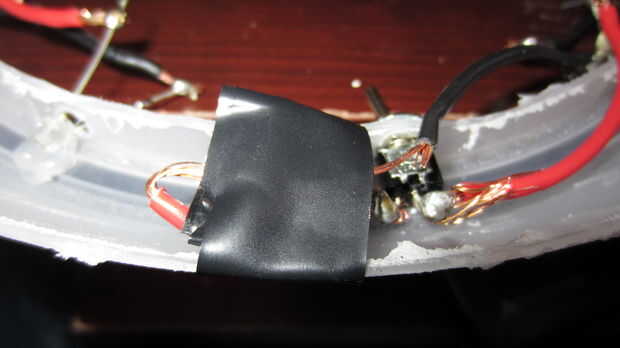

Una vez todo su cableado es soldado (no se va sobre cómo soldar), el último paso es colocar la batería. Si usted tiene algún tipo de soporte de la batería, puede utilizar esto. De lo contrario, la manera más segura es colocar los cables positivos y negativos con cinta aislante. Otra vez, nunca suelde una batería! QUE podría explotar!

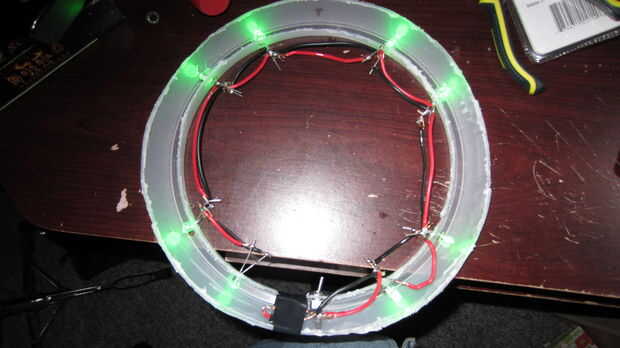

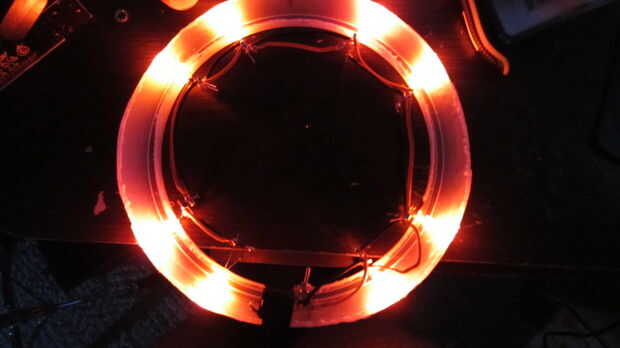

Una vez hecho esto, probar tu circuito. Si todos los LEDs se encienden, entonces hicieron todo bien. ¡ Ahora a fusionar nuestras dos creaciones en uno!
