Reloj universal conveniente para invidentes (2 / 6 paso)

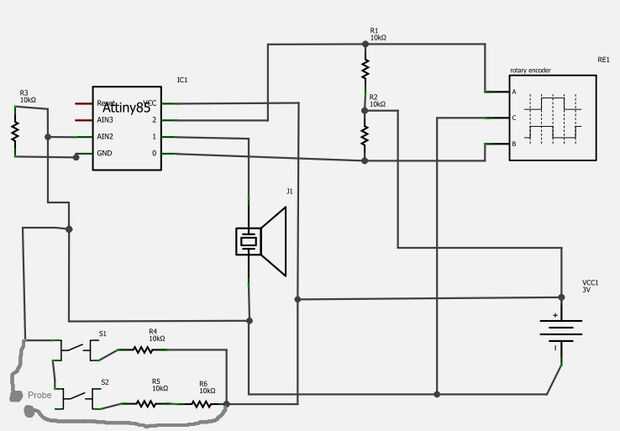

Paso 2: Esquemas ' n ' stuff

Necesita:
---------------------
Duemillanove Arduino (a programar) o alternativa
Una especie de escudo para la programación de procesadores attiny con arduino (ver en instructables; si eres perezoso para construirla, simplemente conectar el attiny como así).
Altoids lata o alternativos. (Francamente, yo usé alternativa).
Soporte de la batería (Yo usé 2x1AA)
attiny85 (presumiblemente - 20PU) y zócalo (importante)
codificador rotatorio (mecánico, utilicé P RE-24 codificador rotatorio, ya que la vida útil estimada es de alrededor de 100 000 ciclos y es menos de 2 dólares.)
Momentáneo del interruptor x 2- he utilizado algunos de un teclado viejo, sin embargo, no te recomiendo hacerlo. Aunque tienen muy buena mecánica contra rebotes, son bastante grandes y no es que cómodo presionar con el pulgar.
resistencia x 6. Deben tener el mismo valor y que probablemente sería bueno para ellos estar en alguna parte en kiloohms gama. Sin embargo, el valor exacto no es crucial. He utilizado 10kohm.
Altavoz piezoeléctrico. Tenía algunos realmente plana uno ahí, pero tal vez los de vivienda (unos cilíndricos) de plástico sería más fuertes. No sé.
Algunos clips, alambre largo, 2 conectores de baterías/9V 9V viejos y botellas de plástico del casquillo de sonda

Herramientas necesarias: soldadura, soldadura de hierro, taladro (opcional), alicates, cinta duckt, perfboard, tijeras y algún tipo de pegamento, utilicé arcilla caliente del pegamento y el cartel. También. Lote de cable.
