Reloj voltímetro (1 / 5 paso)

Paso 1: diseño

Quería un laboratorio industrial mirar mi reloj por lo que para la base utilicé un trozo grande de caoba que había estado poniendo en mi taller durante años. Usé de cortes para hacer el marco para la tapa de plástico transparente (comprada de Ebay) y también para el metro del panel decorativo las tiras. Todos estos fueron cortados a la medida con mi sierra de mesa. Ver fotos 1 y 2

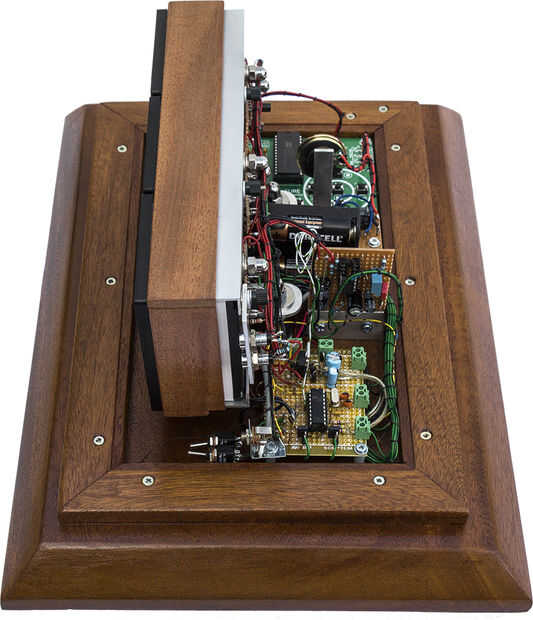

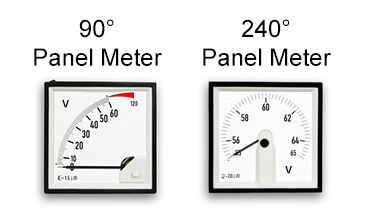

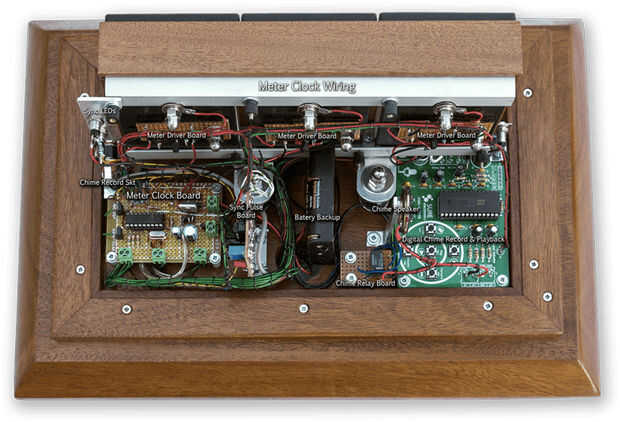

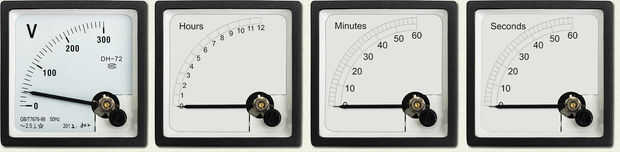

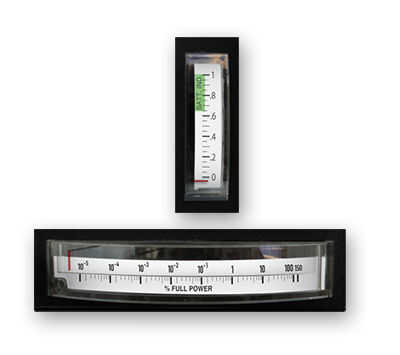

Quería usar 7.2 x 7.2 (2,8 "x 2,8") cuadrado 240 ° pantalla metros del panel (derecha de la foto 3) como estas pantallas dan una mayor separación entre dígitos pero estos eran muy costosos. Usted puede recoger baratos 2 metros mano de Ebay. En su lugar usé mucho más barato 7.2 x 7.2 (2,8 "x 2,8") cuadrado 90° pantalla metros (pic 3 izquierda) nuevo de Ebay Hong Kong. Usted puede usar curso cualquier voltímetro que te gusta como canto de montaje horizontal o vertical panel metros (foto 4). Fig 5 muestra el medidor original a la izquierda y metros con diales modificados a la derecha.

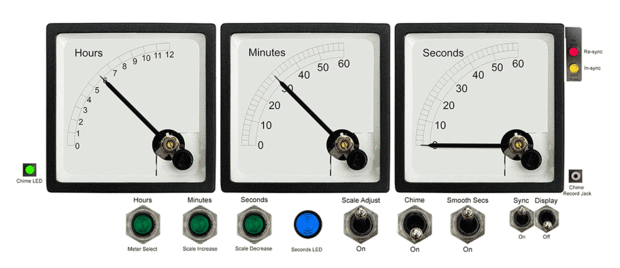

Los tres metros se montan juntas en la parte posterior de los casos con ángulo de aluminio superior e inferior. El ensamble de medición entonces está atornillado a la base de caoba de la parte posterior por un par de soportes. Esto da la impresión de que están flotando sobre el caso. Para mantener en el aspecto industrial que utiliza gran empuje e interruptores de palanca en el panel de control montado debajo de la pantalla. ver la figura 6 para el diseño del panel de pantalla, indicadores y control.

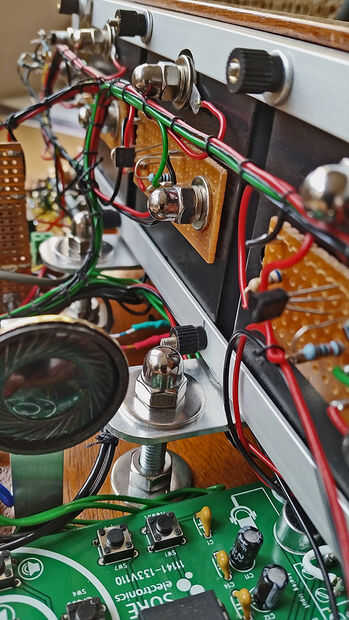

Foto 9 muestra el ángulo de aluminio corriente superior e inferior de 3 metros con el medidor de metros al ángulo de aluminio de la fijación de los tornillos de fijación. Puede verse el medidor 2 fijación de los soportes y travesaños que sobresalen desde el ángulo inferior de aluminio. Estos se fijan a través de la base de caoba con pasadores.

¿Por qué sincronizar?

Microcontroladores utilizan un cristal de cuarzo como una base en este caso 20Mhz de tiempo pero como este no es exactamente divisible por 2 nunca te un precisa 1 segundo pulso. En un período corto esto no importa y no se notará. Durante unos días el reloj será cuántos segundos hacia fuera. Puede usar un reloj en tiempo real como base de tiempo como éstos utilizan un cristal de cuarzo de 32,768 Khz que cuando se divide por dos 15 veces te da un 1 segundo pulso. Da un poco de ajuste y una temperatura estable que se puede obtener un segundo precisión de una semana.

Este reloj va más 1 etapa y utiliza un segundo 30 sincronización de pulso (puede utilizar cualquier pulso temporizado) de mi reloj maestro permanecer en sincronización. Utilizar 30 segundos como mi relojes auxiliares dependen de pulsos segundo 30. Cada 0 y 30 segundos pasando el minuto que el reloj comprueba 30 segundo pulso si el pulso llega más temprano o más tarde se restablece el reloj a permanecer en sintonía con este pulso.

Hay 2 LEDs que monitorean en sincronización sincronización y resincronización. El LED de sincronización en pulsos cada vez que los 30 segundo pulso es recibido. Si el reloj no está sincronizado el LED vuelva a sincronizar para mostrar el reloj ha derivado y ha sido resincronizada.

El vídeo timelapse (foto 7) muestra esta sincronización en progreso. El LED verde muestra el segundo 30 pulsos de sincronización que llegan y el LED rojo cuando el reloj ha sido re-sync le. La resincronización rojo led pulsos aproximadamente cada 6 pulsos de sincronización que muestra que el reloj ha derivado de unas centenas milisegundos cada 3 minutos.

Esto se puede ver en tiempo normal en la sincronización de vídeo (Foto 8). Sincronización se ha apagado por algún tiempo a dejar el reloj a la deriva antes de hora por 3 segundos como se muestra en el centro superior de superposición de reloj maestro. Puede verse el reloj a las 12:00 y los segundos restablecimiento de cero. Cuando el reloj alcanza 12:00:03 30 segundo pulso es recibido y esto ajusta el reloj a 0 segundos. El reloj ahora está mostrando al mismo tiempo como el reloj maestro en segundo plano.
