Paso 2: El péndulo movimiento

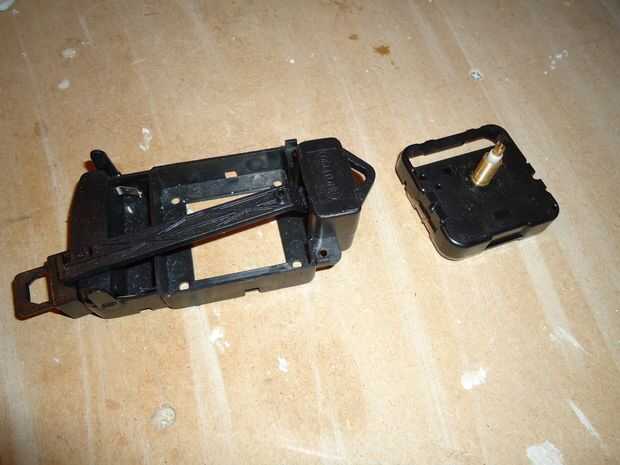

Usar un movimiento de reloj de cuarzo con un adaptador separado péndulo, estos están disponibles de muchos proveedores. Opté por mecanismos de reloj que tenía ejes largos, por lo que podría tener varias capas entre las manos y el movimiento. Para Olaf tenía el movimiento detrás del reloj para obtener la profundidad correcta del espacio.
Antes de modificar el mecanismo de péndulo, montarlo en una placa vertical (yo uso espuma almohadillas adhesivas) para ver cómo funciona, cuáles son los ángulos implicado etc.. Marca en el tablero, o una hoja de papel pegadas a la Junta, las posiciones de todos los elementos. Marcar las posiciones extremas de la oscilación y medio camino. Medir la distancia entre el péndulo y la bobina. Usted tendrá que reconstruir el péndulo para la posición estática como cerca de la original como sea posible.

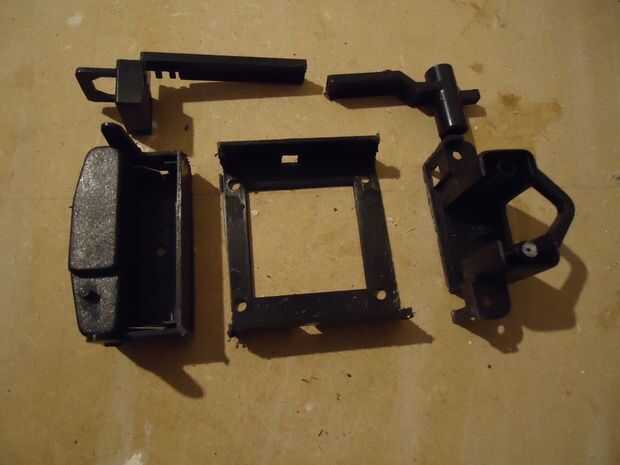

Para la Olaf, el mecanismo de péndulo fue dividido en secciones para que sea más compacto. En este caso tiré el surround batería compartimiento y reloj. A la vista trasera, podía han conservado el compartimento de la batería en lugar de salir y comprar uno nuevo! (Yo mismo - son prototipos y se cometen errores y en algunos casos he empezado desde cero otra vez - pero eso es parte de la diversión en la creación de estos relojes)
Tengo fount que el mecanismo de pivote que viene con el péndulo no puede ser fácilmente golpeado, así que guarde esto y construir un péndulo más pequeños.
La parte inferior del mecanismo contiene la electrónica y la bobina y debe ser montada verticalmente debajo de la sección de pivote y horizontal.
Cuando el péndulo de la reconstrucción, el imán debe swing unhindered bajo la bobina con una separación de 1mm entre los dos.
Necesitas experimentar con pesas en el péndulo para obtener la deseada de la oscilación y la frecuencia, pero esto puede esperar hasta que han construido el total mecanismo de balanceo.
