Paso 3: circuito.

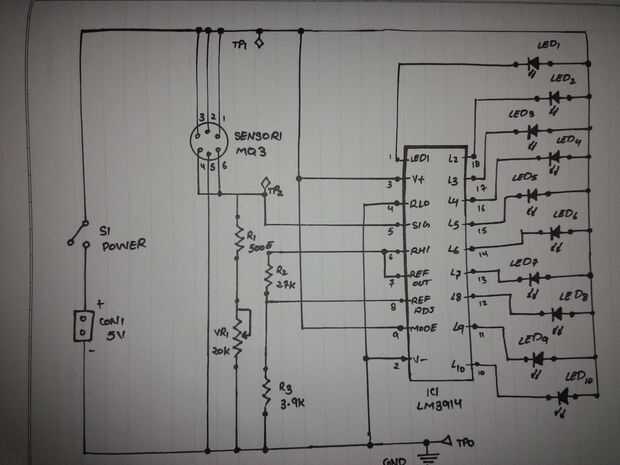

Realizar la conexión según el diagrama de este circuito.
Un tamaño real, solo lado PCB para el REMIX de BREATHALYZER2.0 se da en archivo pdf. descargar y grabar PCB propio, y su diseño de componente.
puede este circuito en protoboard como usted tiene gusto.
Pines 2 y 5 del sensor MQ3 están conectados a la fuente de alimentación de 5v y tierra, respectivamente, como se muestra en el circuito. (Estos pernos son realmente la bobina de calefacción del sensor). Los entrada los pines 1 y 3 del sensor conectados a 5v. Pin 4 y 6 están conectadas a la entrada de pin 5 del IC del LM3914.
El número de LEDS encendidos indica el nivel de concentración de alcohol detectado por el sensor. resistencia R1 y VR1 (resistencia variable) se utilizan para calibrar el voltaje de salida del sensor.
Para más detal os adjunto hoja de datos de SENSOR de ALCOHOL MQ3 y CI LM3914 arriba.
Cuando un borracho aliento cerca sensor, los vapores de alcohol entren en contacto con sensor MQ3 y sus cambios de resistencia. Elevar nivel de la señal en el pin 5 del IC LM3914, un gran número de leds inicio brillante de los dos que fueron brillantes antes.
alambré MQ3 ALCOHOL SENSOR y LED por separado

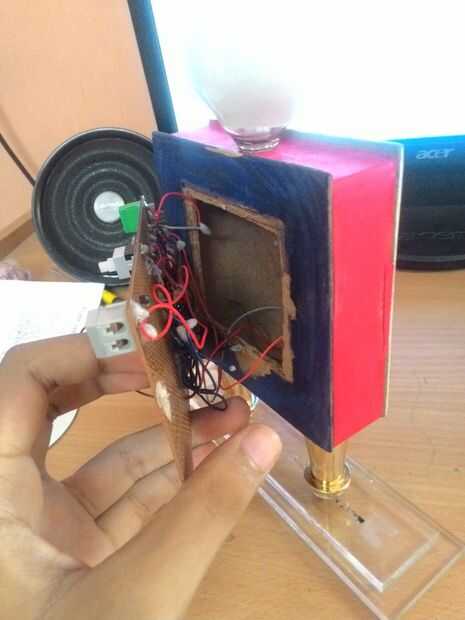

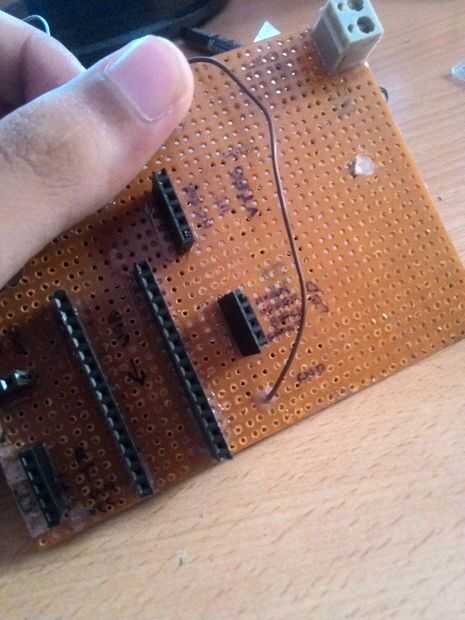

hago este circuito en perfboard e instalar en el caso.
- 1 º conectar leds al caso. VERDE VERDE VERDE AMARILLO AMARILLO AMARILLO ROJO ROJO ROJO ROJO
- entonces MQ3 ALCOHOL SENSOR al caso.

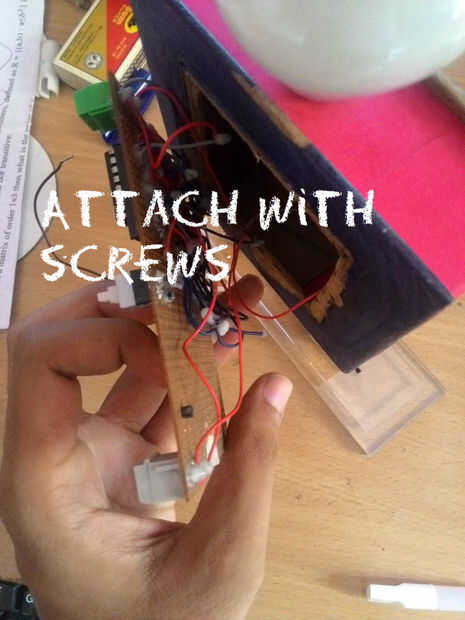

- entonces el circuito para cerrar la cavidad.
