Remolque de bici con longitud ajustable de cuatro ruedas (2 / 5 paso)

Paso 2: La unidad frontal

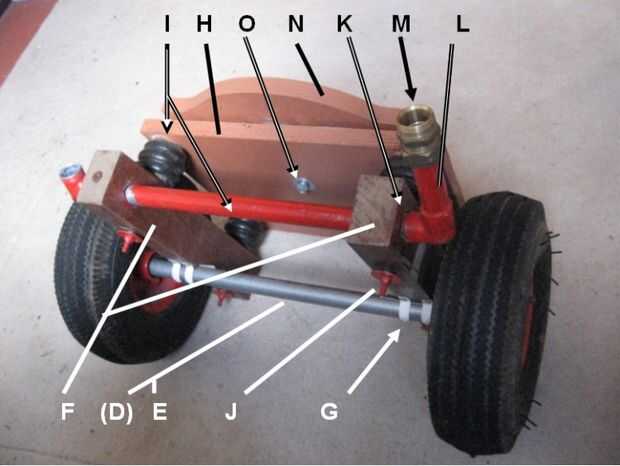

Tomado el eje D con las ruedas de la carretilla de mano. Extraiga una rueda en el eje para tomar los soportes de eje. Poner un trozo de tubo de 22 mm calefacción central E sobre el eje para mantener las ruedas en el lugar. Asegúrese de que las ruedas estén bien apretadas en el eje, no tambalearse, para evitar desgaste excesivo. Utilice arandelas para llenar el espacio.

Dos portadores de suspensión de madera F descansan a ambos lados de un eje, sujetada por soportes de G. Para obtener la suspensión independiente, el tablero principal H está descansando en el asiento de bicicleta 4 resortes I, que se apoyan en los portadores de la suspensión.

4 pernos J palo abajo del a través de la placa principal cada primavera y a través de los agujeros amplia en los portadores de la suspensión, los muelles y mantenerlos en su lugar. Una arandela y una tuerca al final impide que cada perno suelta. Se realiza un orificio en el frente K en tanto portadores de suspensión para la parte basculante del auge de la L, que se conecta con el resto con 2 codos de compresión M.

La junta giratoria N estará fijada rígidamente a la Asamblea posterior y rotará en el tablero principal. Se basa en 4 planeadores de muebles teflon P y rota en un perno O y la contratuerca en el centro, con arandelas en el medio para mantener espacio.
4 tornillos sobresaliendo encima de la placa giratoria son recibir las vigas de conexión de montaje posterior.
