Remolque de bicicleta bricolaje (3 / 12 paso)

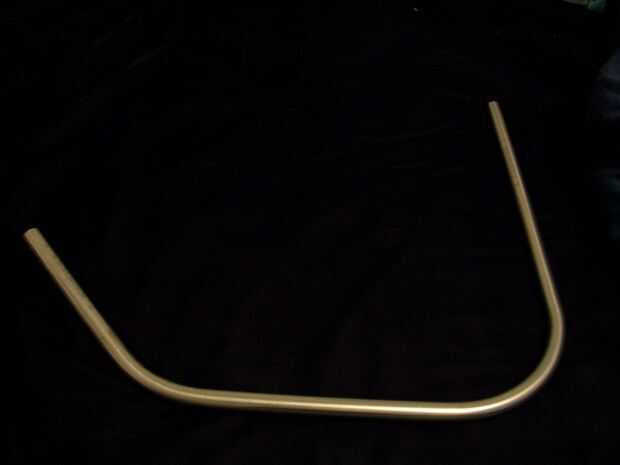

Paso 3: Hacer el brazo de remolque

No use PVC descrito originalmente y se muestra cuando este instructable fue publicado por primera vez. ¿Por qué no? El PVC no es donde cerca de fuerte suficiente para evitar la flexión, incluso con un remolque vacío. Aunque pueden tomar una carga moderada y varias millas antes de romper, aunque lleno de pegamento caliente del derretimiento, la flexión permite occilation de baja frecuencia que es muy inestable y peligroso e impide velocidades de más de 3 MPH.

Si usted está preocupado acerca de fuerza del brazo del remolque, plan un remolque para una moto industrial o un motor eléctrico mueve una muesca de furether incluso a 1-1/4" o 1-1/2" conduit de acero y pagar para tenerlo en una máquina. Mi uso bajo cargas moderadas y sobre terreno accidentado con un montón de rampas que jerk y tirón del brazo de remolque considerablemente sugieren conduit 1" no es suficiente para uso industrial o motorizado pero mínimo para regular a pesadas cargas de bloques o abarrotes.

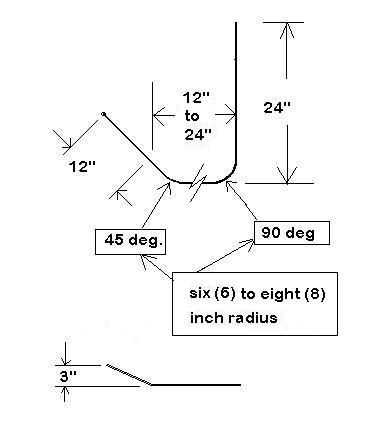

En el primer dibujo se muestran dimensiones aproximadas. Cortar 40" 60" de 1" conducto de acero según ancho de remolque y la distancia al final selecciona.

Para alinear el centro de la bicicleta y el remolque líneas toman las siguientes medidas.

1. remolque eje ancho (TW)_(27.5)
2. marco en ancho de salidas (FW) (5,25)
3. distancia del marco al pivote (PP)_(1.5)
4. longitud (distancia desde el punto de pivote al principio del conducto) de enchufe (QC)_(1.75)

Utilice la siguiente fórmula para determinar dónde doblar el conducto.

Calcular aumento de Quick connect:

HQC =.5 *.5^{2 * control de calidad}

Calcular el aumento del brazo de remolque menos subida de quick connect:

aumento = (TW/2) - ((FW/2) + PP)-HQC

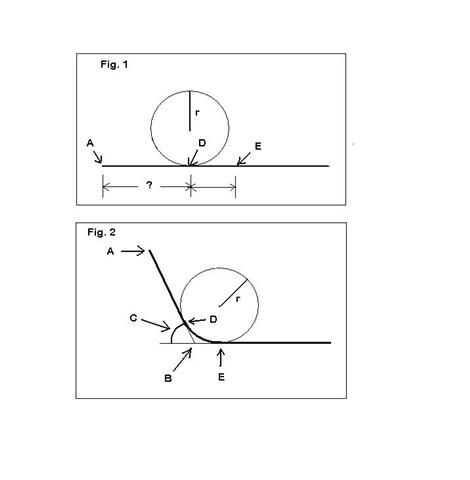

Calcular la longitud del principio del conducto a fin de eje: (punto A punto B)

AB = sqrt (aumento²+ subida²)

Calcular y deducir el tirahilos y marcar el conducto. (Punto D)

AD = AB - (r * (1-cos (c * pi / 180)) / pecado (c * pi / 180)))

Nota: Use una pieza desechable de material como una percha para probar los resultados de sus mediciones y el cálculo.

Una vez satisfechos los resultados son lugar correcto la flecha de la marca hacia el inicio del conducto y hacen 45 grados de la curva.
