Remolque de bicicleta/niño de LED (2 / 12 paso)

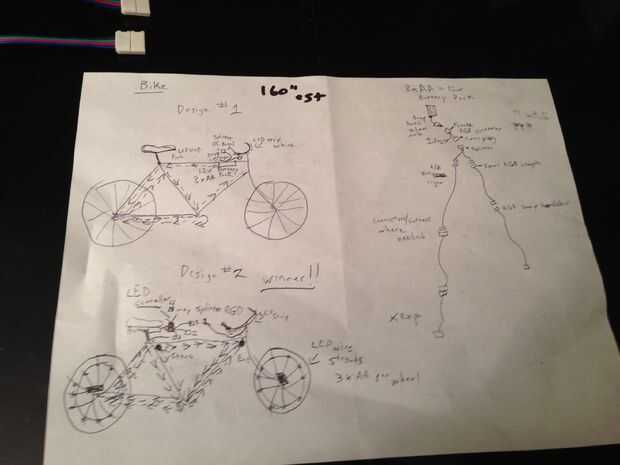

Paso 2: Vamos a empezar - dibujar el diagrama de cableado

sé parece terrible pero hay que averiguar lo que funciona para tu moto o remolque de bicicleta. Empecé con el poder y había trabajado mi manera hacia abajo. El marco de la bicicleta se ejecuta en su propia fuente de alimentación, y el trailer se ejecutará en su propio.  Trazan mis caminos que funcionaría a mi LED tiras. En la foto es un ejemplo del marco bicicleta establecido. De la batería, conectaría 9v snap conector al conector macho de 2.1, que llevaría en el controlador de LED. A partir de ahí conecto el conector hembra de la tira de LED incluido en la cadena. Quisiera medir mi longitudes, cortar y agregar los conectores de cierre rápido para fijar la longitud siguiente en serie. Ser consciente en cuanto a la orientación de las "conexiones de 12V-R-G-B cuando PIECING juntos los filamentos. Alterar su polaridad se arruinara la cosa entera!!!!!!

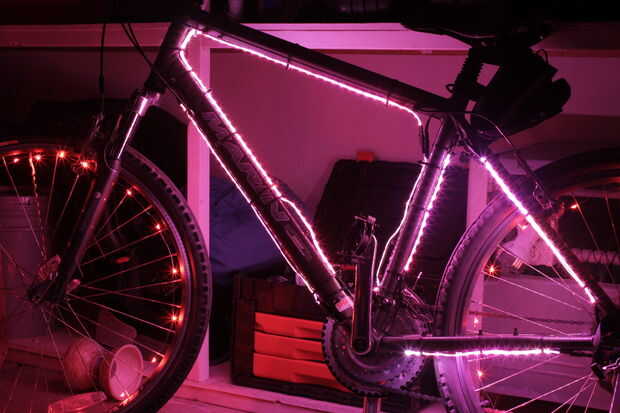

Fue el camino que he seguido para la moto...

Debajo del asiento...

Debajo del bolso del asiento que contiene el paquete de energía y la caja de controlador RGB...
Hice la conexión y siguió al frente del centro hacia abajo de carril de...
Conectado a la parte inferior del cuadro volver inferior derecha, luego otra conexión en la parte inferior de la estructura superior trasera derecha...
Otra conexión y luego vino por la parte trasera del centro ferroviario y en el lado izquierdo, repitiendo lo que hice en el lado derecho...
He utilizado otra conexión y agregó el siguiente filamento a la parte inferior de la baranda superior que funcionó dentro de la partida de marco hacia el frente en la parte superior y envuelto alrededor de espalda al centro por tren...
una última conexión para inundar la tierra en la parte inferior del bastidor inferior...
