Paso 4: El eslabón giratorio

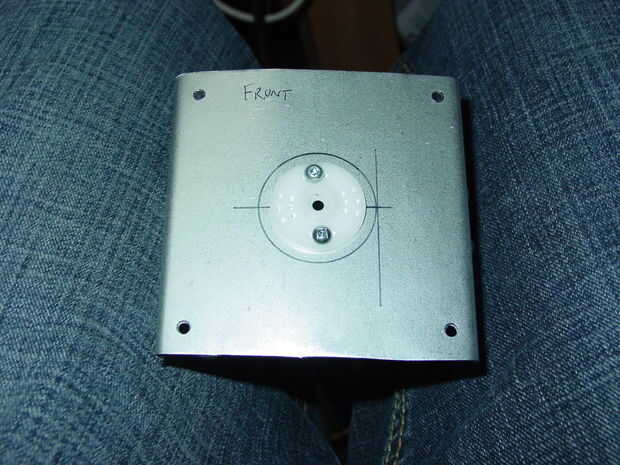

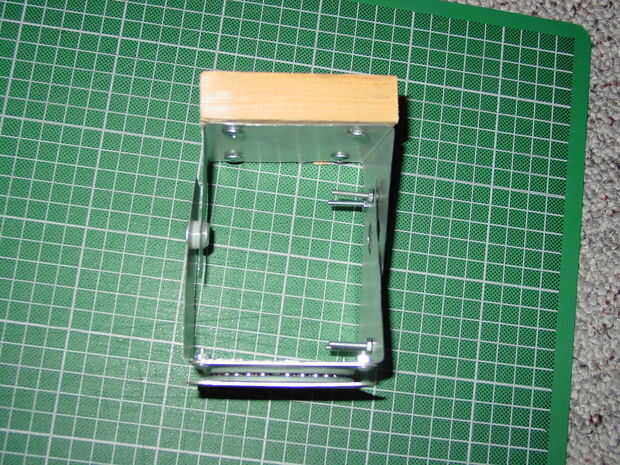

Coloque la placa giratoria en el centro de la parte inferior del soporte largo y marque los agujeros de montaje sobre el soporte largo.
Quite el mecanismo de giro.
Utilizando tu regla y un marcador, trazar una línea desde un agujero de tornillo de esquina (que sólo marcado) en el orificio del tornillo esquina opuesta pasando por el centro del soporte. Ahora haga lo mismo con los restantes orificios de 2 esquina. Ahora debería tener las 4 esquinas conectadas con una x grande. Esto le dará su punto de centro exacto de la pieza giratoria. (Muy importante ya que este ser donde se fija el servo pequeño). Si los orificios están en lugares realmente extraños, trazar la placa base giratoria todo y luego usar estos rincones para encontrar el centro.
Perfore un agujero de 9/32" en el punto central que acaba de crear.
Taladre un orificio de 7/64" en cada uno de los orificios de 4 esquina que ha marcado.

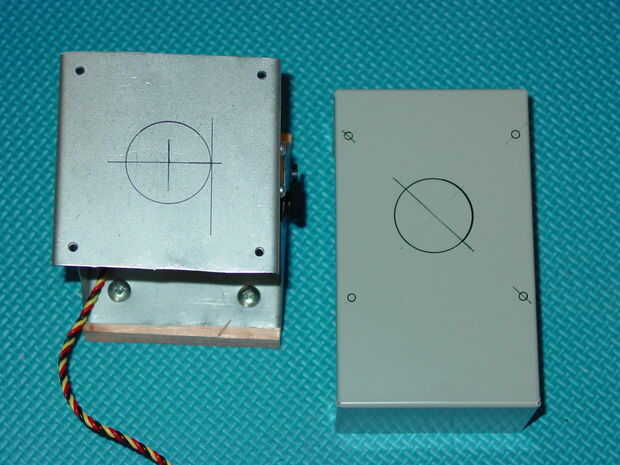

Coloque la placa giratoria en la parte superior de la caja de Hammond (o en la tapa de la caja eléctrica). Asegúrese de que no es la misma cara de la placa giratoria que usaste para marcar los agujeros de montaje en el soporte. Si usando el gabinete de Hammond, colocar el eslabón giratorio más cercano a uno de los lados cortos y centrados en ese lado.
Esquina de marca los 4 agujeros de montaje en el recinto (o cubierta).
Quite el mecanismo de giro.
Igual que arriba. Conecte los orificios de enfrentados para hacer la x grande y centro. Si los orificios están en lugares realmente extraños, trazar la placa base giratoria todo y luego usar estos rincones para encontrar el centro.
Perfore un agujero de ½" en este punto central.
Perfore un orificio de 7/64" en cada uno de los orificios de 4 esquina que ha marcado
