Paso 2: Preparemos la pantalla Lcd
Jugué bastante hasta que me las arreglé para usar la pantalla. Primera vez utilicé uno de nokia 3310 pero tengo que romper pernos de metal. con lcd 3310 era fácil, hay un montón de librerías y trozos de código que puede utilizar. LCD 1100 encontramos sólo una simple biblioteca no tiene los gráficos, y luego he intentado combinar varias bibliotecas y después de un par de noches me las arreglé para terminar. Pongo el enlace en el intro pero vaya aquí. El controlador lcd 1100 está PCF8814 usted puede encontrar la ficha técnica aquí.

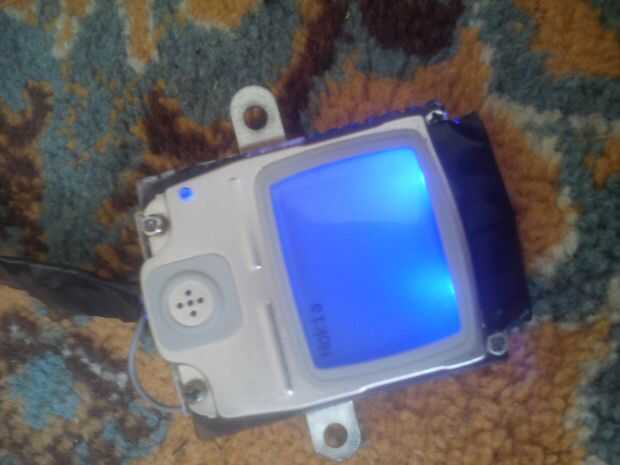

Para proteger la pantalla, que decidí mantener la carcasa de metal y la pieza de plástico en lugar de otro han utilizado otros LEDs.

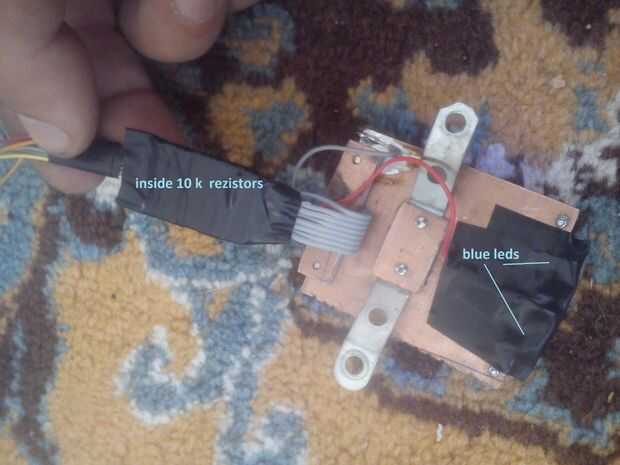

Que leer muy bien en este lcd y encontré diferentes opiniones sobre tensión en las patillas de datos (SPI), la hoja de datos dice que también es 5v ok, pero preventiva usé unos 10k resistencias.

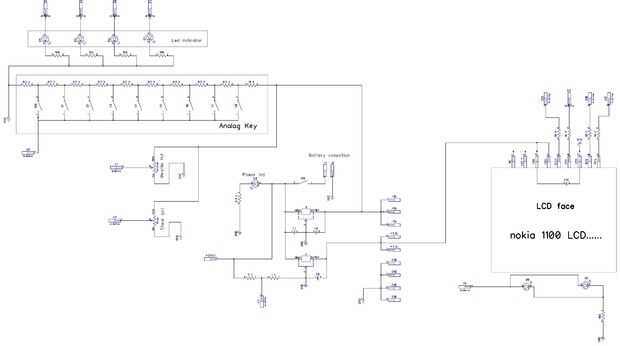

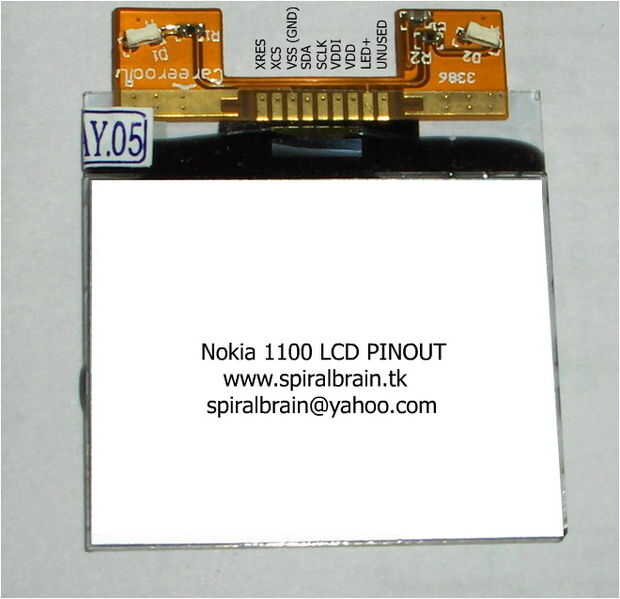

Conexiones de SCLK (pin lcd 5) sdin (pin 4 del lcd), reset (pin 2 del lcd), SCE (pin 1 del lcd) al 13, 11, 12, 10 en el Arduino a través de 10 resistencias de k, la energía se suministra por IC 7803 (3.3v) sobre los pasadores del lcd 6 y 7 + Lcd 3, 3V y el pin 3 GND.

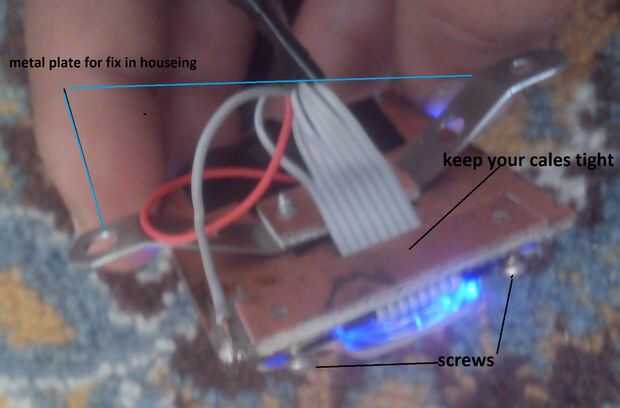

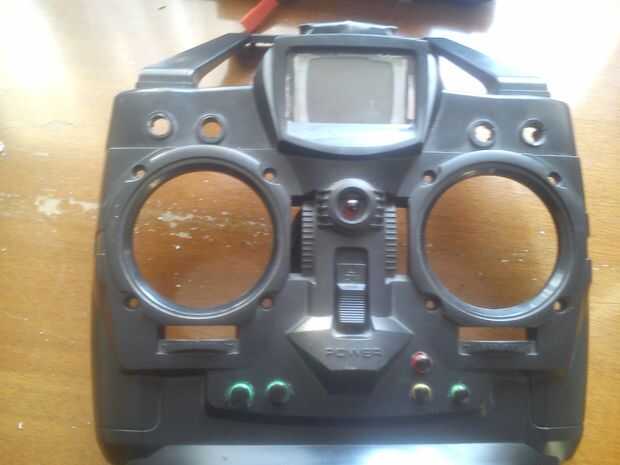

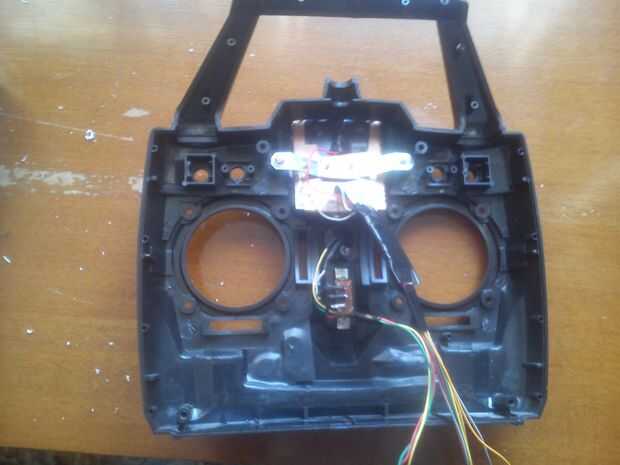

Fije la pantalla con su cubierta de metal en una placa con 4 tornillos en la parte superior (donde se hacen las conexiones) se fijan los cables con otro trozo de PCB y en el medio de la placa grande puse una hoja de metal que se fijan la pantalla en el caso remoto.
