Paso 3: El receptor y la pantalla
El receptor y la pantalla compartan el mismo bus en el Arduino mini pro - sólo el CS (o SS) no se comparten!

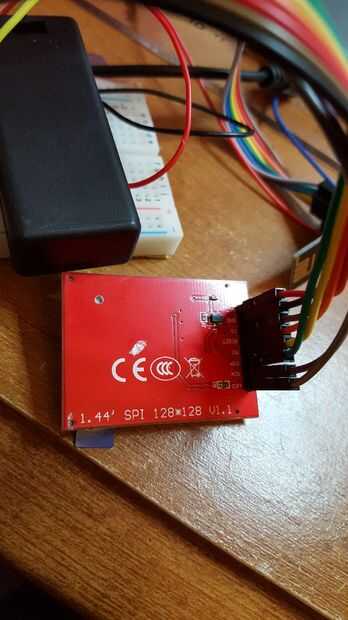

Esta particular pantalla utiliza las librerías TFT_ILI9163C.h y Adafruit_GFX.h.
Las conexiones son las siguientes:-
Pantalla > NRF Pin > perno de Arduino
Tierra >>> 1 (Gnd) >> Gnd
VCC >>> 2 (+ ve) >> 3.3v
A0 >>>> 3 >>>>>>> 9
SCK >>>> 5 >>>>>>>> 13
SDA >>>> 6 >>>>>>>> 11
7 >>>>>>>>> 12 NRF sólo
8 >>>>>>>>> N/C NRF sólo
Indicador de RESET 3.3v solamente
3.3v LED mostrar sólo
CS >>> NRF 4 Pines de Arduino 7
CS para el perno de Arduino pantalla 10
La pantalla no es el más rápido que he usado y el refresco de pantalla no funciona como otros que he probado. Con esto quiero decir, cuando dibujo el nivel de burbuja, y luego otro decir, 10 píxeles a la derecha, tengo que borrar la anterior burbuja más termino con 2!
Pero esta pantalla es más que adecuado para este proyecto.
