Paso 4: Haga las conexiones de cableado

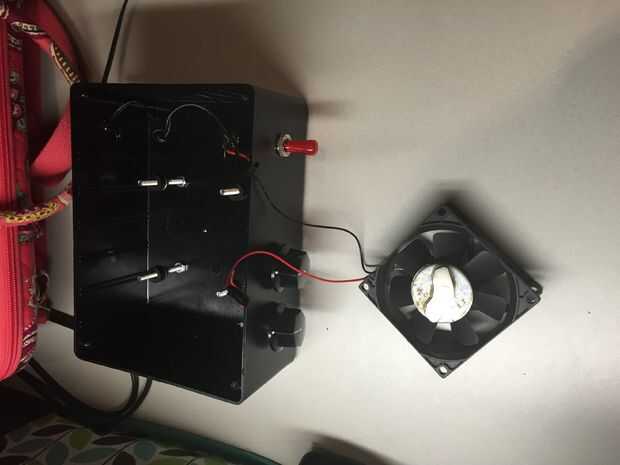

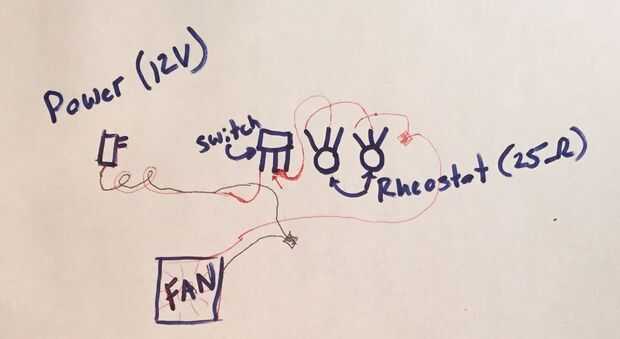

Seguir adelante y cablee el sistema utilizando el cableado esquemático proporcionado. Tienes que tomar el lado positivo (rojo) de la fuente de alimentación y soldadura a un lado del interruptor. El lado negativo (negro) de la fuente de alimentación debe conectarse al lado negativo del ventilador. A continuación, tomar un pequeño trozo de alambre de puente y soldar en la posición central del interruptor. Suelde el otro extremo del alambre a la posición central del reostato. Tome otro trozo de alambre de puente y soldadura en el lado izquierdo (mirando a la cara del reostato) del reostato. Si está utilizando dos reóstatos se quiere soldar ese cable a la posición central de la segunda reóstato. Si utiliza solamente un reóstato, luego soldar el cable de puente desde el reostato primera al cable positivo del ventilador.
