Reparación clave sintetizador

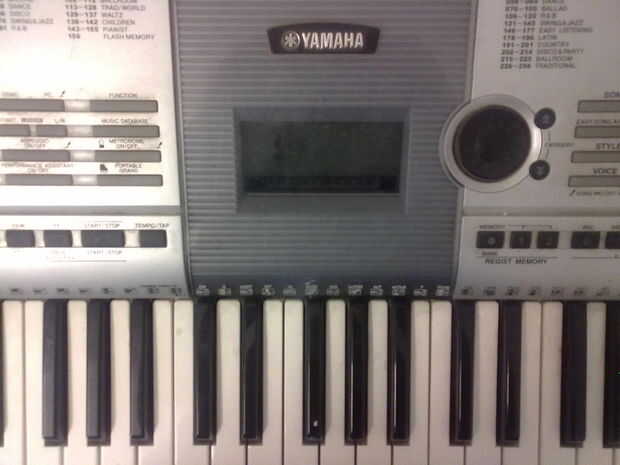

tengo Yamaha PSR E 403 sintetizador (imagen-1) para los últimos 4 años. He encontrado que algunas teclas no funcionan. Así que decidió reparar en casa.

1) primero marqué las teclas que no responden por el rotulador.
2) abrir el teclado de la parte posterior.
3) observaba el funcionamiento del mecanismo tocando las teclas en condiciones abiertas, al golpear la tecla presiona la tecla de goma
cojín.  (el otro extremo del teclado de goma tiene proyección en cual el carbono se deposita la película para contacto eléctrico) (Imagen 6)

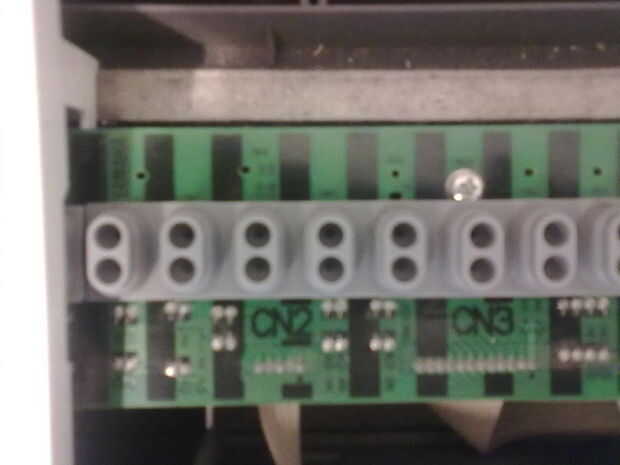

4) cuando presiona la tecla hace goma carbono película contacto con PCB pistas y shorts eléctricamente. (Imagen 4)

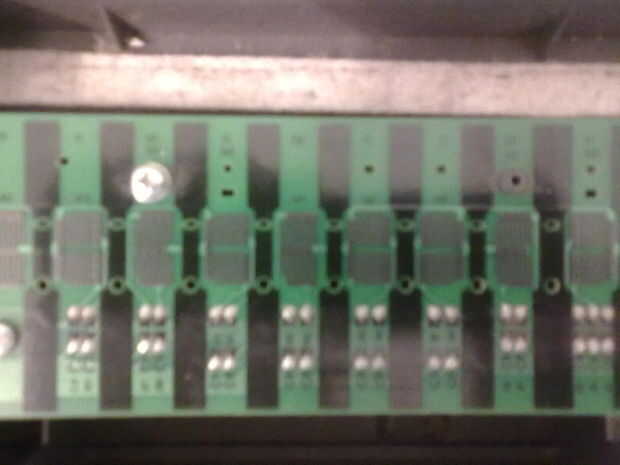

5) encontré en la mayoría de las teclas, capa del carbón era esfumado (imagen 9) y en algunos casos PCB pistas no son limpios por lo tanto no
hacer el contacto eléctrico. (Imagen 5)
6) las pistas de la PCB se limpian por cepillo y alcohol isopropílico.

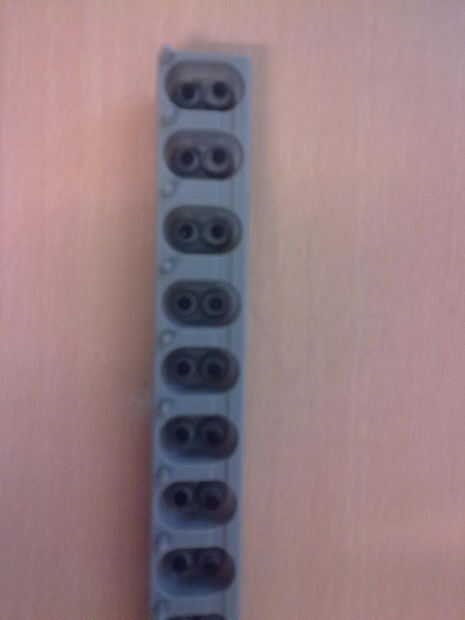

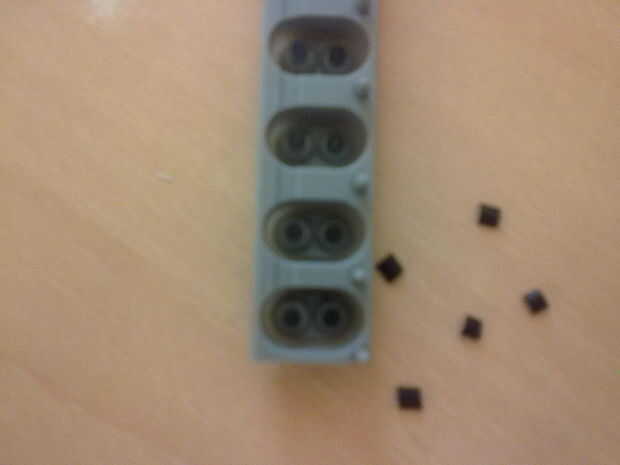

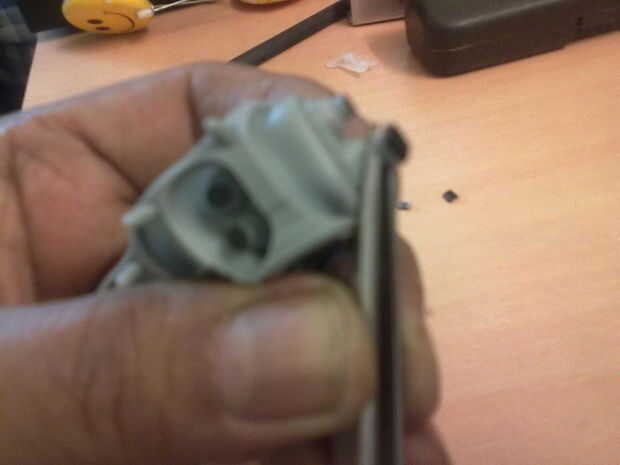

7) recibí el viejo sintetizador, quité su tira goma de contacto. (Imagen 7) hechas trocitos redondos (diámetro 3 mm). (Imagen 8)

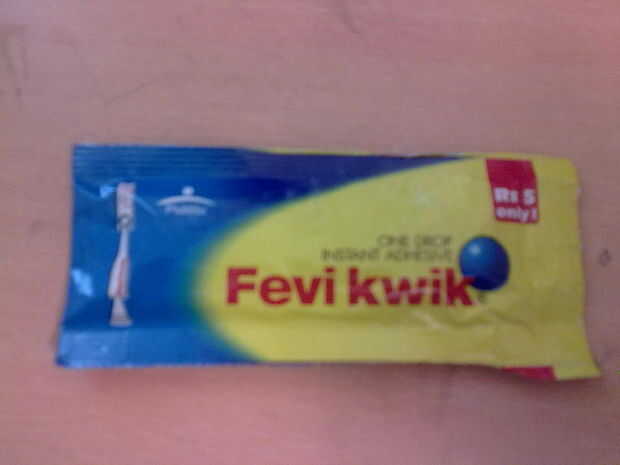

8) luego estas piezas se fijan sobre dañado contacto de goma con pegamento instantáneo. (Imagen 9)

Después del reensamblaje encontró todas las claves que funcionan bien
Su gran placer pero requiere paciencia, tardamos 3 horas para arreglar 6 teclas no funcionaban.
