Paso 2: Una mejor solución

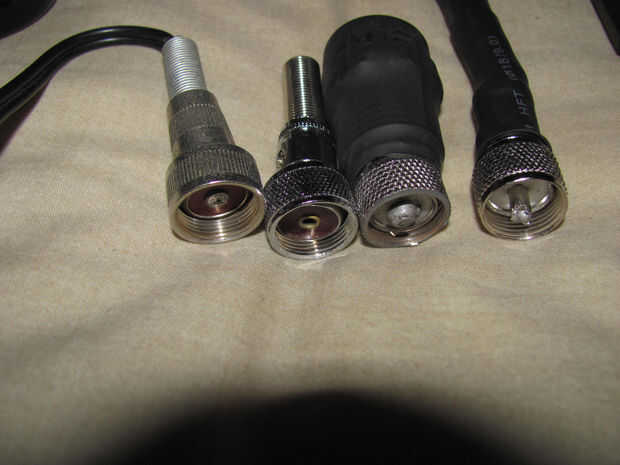

Resulta un Amphenol 2501F tiene el mismo diámetro y rosca como un conector de antena PL259. El PL259 tiene un pin de centro más largo, pero que es fácilmente cortado y alisado con un toque de soldadura. En la foto los 2 conectores de la izquierda en la foto son 2501F y 2 a la derecha son PL259 de cortar y soldar para que sean un sustituto funcional. Esto funciona pero tiene un inconveniente. El PL259 era un conector de antena. Fue hecho en o prensar el apantallador de la antena. No hay ningún lugar adecuado para soldar el alambre de retorno para usar para un auricular. El 2501F tiene un resorte y un tornillo para sujetar el cable de retorno. He perforado un agujero pequeño en el extremo de un PL259 adaptador o envuelto un resorte alrededor del extremo para hacer la conexión, pero hay una solución mucho más simple.
El adaptador negro y dorado es un macho RCA a 1/8" hembra mono.
http://www.eBay.com/ITM/251354065576
$1,60
http://www.eBay.com/ITM/191517077214

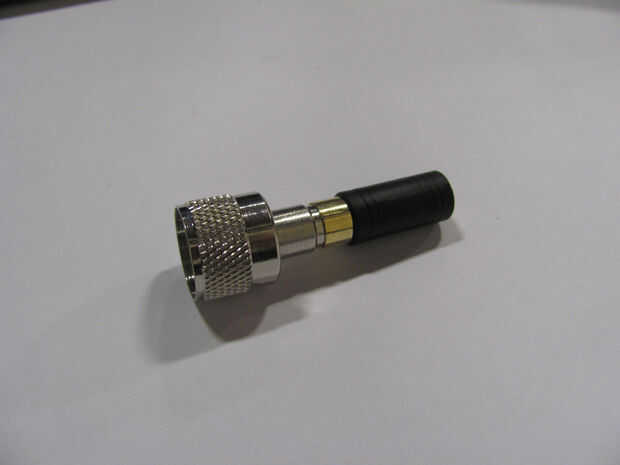

El otro adaptador es un PL259 para RCA hembra que es común y barato. Esto fue un cierre, pero hay muchos más como él. Estos fueron menos de $1 cada uno.

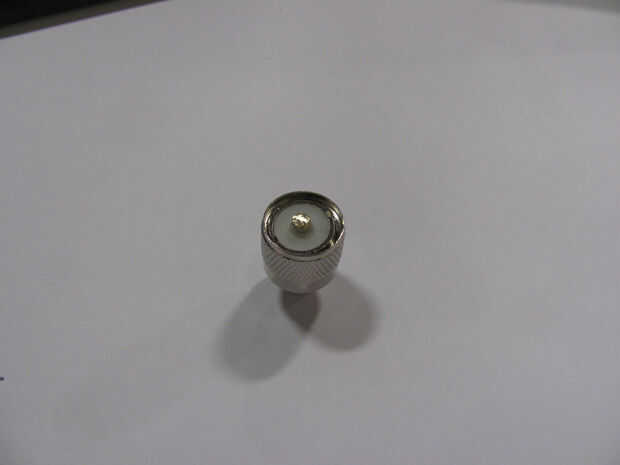

Si acortar la patilla central de la PL259 y soldadura suave que el segundo adaptador conecta directamente y sus auriculares en eso. Si desea probar la salida de su CDV-700 a una computadora, recuerde que la altura del pulso es de 12v. http://en.wikipedia.org/wiki/Voltage_divider Necesitará un divisor de tensión en el medio para reducir la altura a aproximadamente 1v para no dañar o destruir su tarjeta de entrada de sonido.

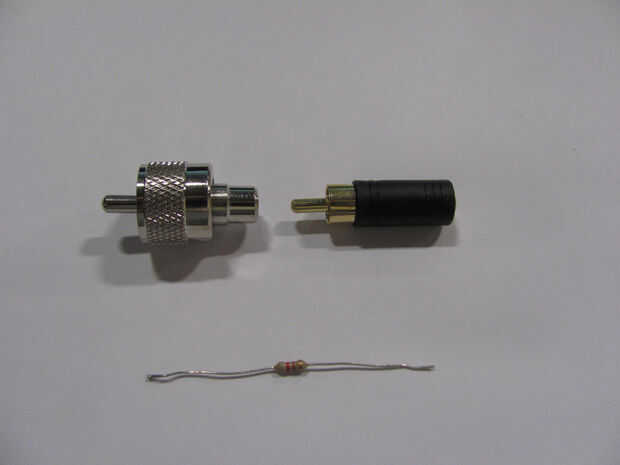

Tenía la intención de poner una resistencia de 820 ohm entre los 2 adaptadores, pero el pasador central del PL259 adaptador era sólido. Algunos miembros del grupo de Yahoo de CDV-700 dijeron puede haber modelos que se dañaría si no había suficiente impedancia en el circuito de auriculares. No he tenido ningún problema de esa manera, pero auriculares de muy baja impedancia pasará a través del ruido del circuito. Si utiliza auriculares de 32 o 64 ohm no debe oír el gimoteo de un circuito de 6B de Lionel, que es el más ruidoso de los modelos más últimos. Vic 6 modelos tienen circuitos separados de audio y son un poco más tranquilas que un 6B de Lionel.
