Paso 8: Llega la toma de

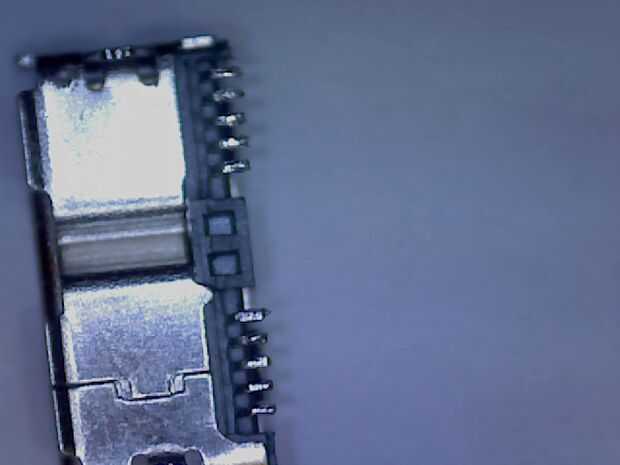

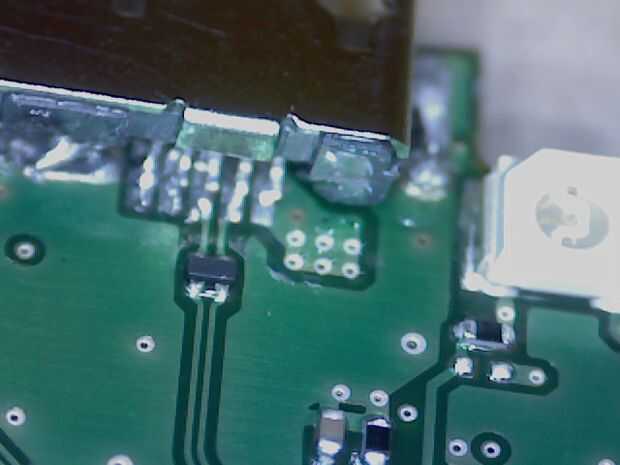

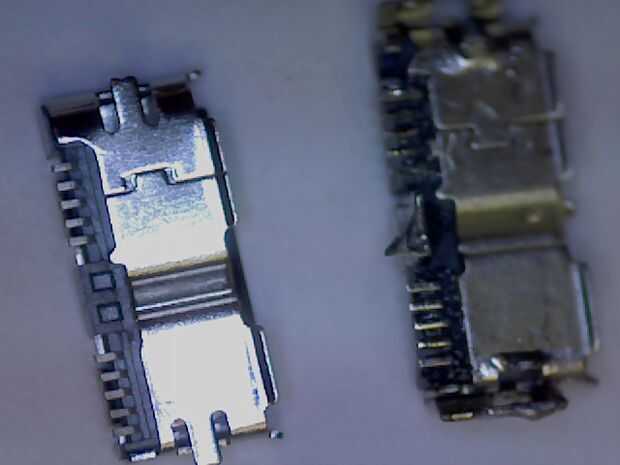

Ahora por qué no es vida simple! El encaje llega y aunque es correcto en cuanto a contactos, el anclaje a la Junta le falta un par de pestañas. Mente no se fije nunca más tarde, para ahora enderezado las dos lengüetas externas que tuvo que pasar por la Junta y estañado 10 pernos del zócalo. Ahora son pequeños tan sólo ligeramente aplicar soldadura de la variedad fina y frote cada pin. A continuación encaje el manguito a la Junta y pase las dos lengüetas a través. Asegúrese de que los pasadores de superposición las pistas de la pcb. Yo uso mi mini cámara para comprobarlo. Ahora yo no han quitado la cinta de calor pero que aún necesitan proteger los componentes existentes en el tablero. Sostiene la parte superior del dad toma cada pasador a su vez para garantizar a cada pista. Recuerde no demasiado calor aquí. Voltee la placa y soldar los pines ya que a través de la Junta. No te preocupes si no fluye demasiado bien pero siempre y cuando usted consigue un pedacito pequeño de la soldadura para unir. Colocar en posición vertical y coloque un pequeño trozo de soldadura en cada uno de los puntos donde van las pestañas a través de la parte superior del tablero. Una vez más utilice con moderación pero no te preocupes si no fluye. Ahora coloque el tablero sobre una superficie adecuada y dirigir la pistola de calor en la toma hasta que la soldadura se derrita al lado, tenga cuidado de no aplicar demasiado calor y si tienes un par extra de manos de su más fácil.

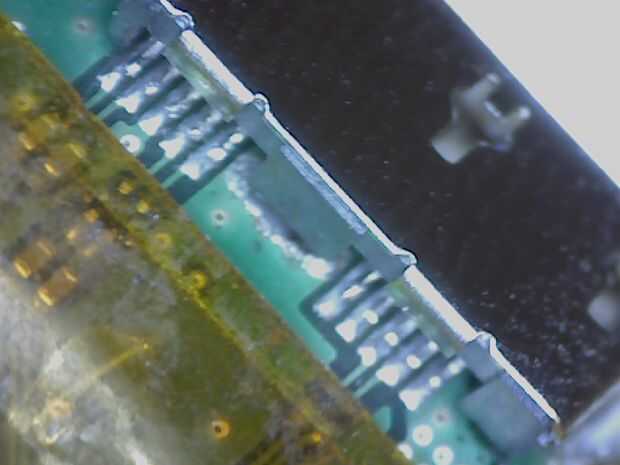

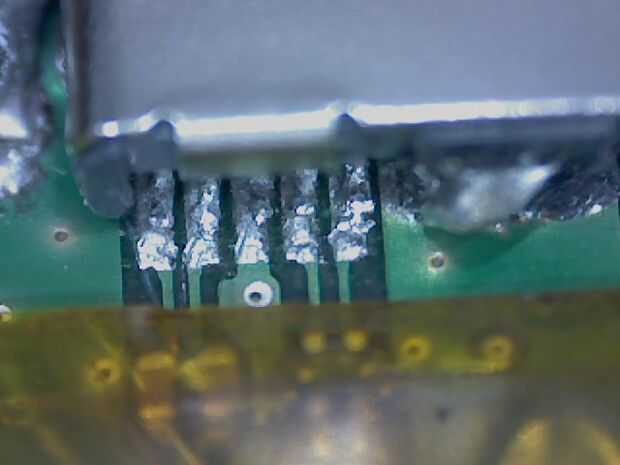

Lo que debe haber sucedido es que la soldadura ha quedado bien alrededor de los orificios a través y los pernos han establecido bien en las pistas de la placa. Otra vez usando su cepillo de dientes y comprobar con un multímetro y la cámara para cualquier pista de cortos.
Sabes me dijeron que un par del agujero a través de clavijas exteriores caso faltaban, bien he añadido un par de lenguados de la resina de epoxy para asegurarse de que permanecía puesto. TENGA CUIDADO DE NO CONSEGUIR RESINA EN LA CAJA DE ENCHUFE!
