Paso 1: Diseñar la tira llevada personalizada
Puesto que la tira de led necesita dimensiones específicas, comience midiendo el espacio donde se encuentra el bulbo de los TL. Mina fue de 160 x 4 mm y el espesor máximo era de aproximadamente 4 mm.

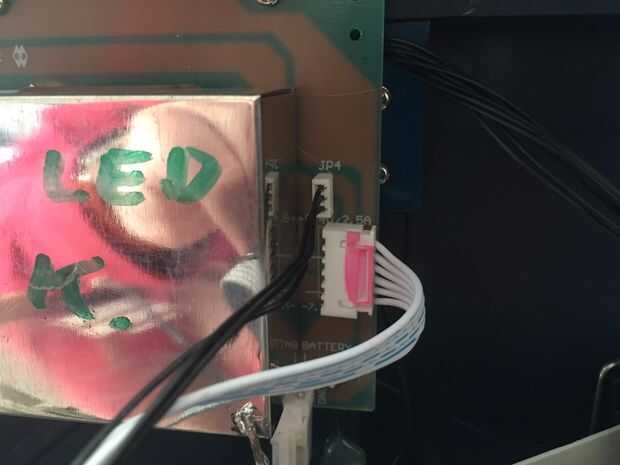

El otro parámetro es la tensión que va al inversor. Mi alcance tenía la tensión y la corriente máxima, escrito cerca del conector: 8.4 V, 2.5 A respectivamente. También verificar el voltaje con un multímetro.
Partiendo de estas medidas, podemos elegir la cantidad de leds que vamos a poner en serie y la cantidad total de leds. Leds blancos necesita aproximadamente 3 V cada uno, así que decidí poner 2 en serie con una resistencia. La resistencia puede calcularse entonces tener una corriente de 15 mA, por lo que elegí 150 ohmios: (8,4 V-6 V) / 15 mA = 150 ohmios. Se colocan como se ve en mi pintura muy bonito dibujo (la parte negra es la resistencia, la naranja el led): p
La cantidad de leds depende del espacio disponible, el tamaño de los leds y las resistencias que desea utilizar. Fui con resistencias de tamaño 0406, sobre el tamaño más pequeño que yo personalmente iba con eso.
