Reparacion de luz de Navidad LED (3 / 7 paso)

Paso 3: Circuito explicación

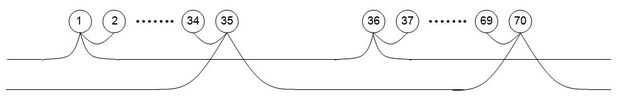

Estoy trabajando con una cadena ligera 70 que consiste en dos circuitos paralelos que tienen 35 luces en cada serie.  Cuando falla uno de los LED los saltos del circuito que afectan a todas las otras luces (la mitad de ellos) que se encuentran en el mismo circuito de la serie.

Otro factor a considerar es el límite actual de un LED.  LED no gusta mucho de la corriente además que allí está también una resistencia limitadora actual en cada luz.  Para esta reparación vamos a omitir la bombilla defectuosa.  Esto aumentará la corriente que pasa por las luces restantes porque hemos eliminado parte de la resistencia.  Sin embargo, sacando una luz no aumentara la corriente suficiente para dañar el LED quedado en el mismo circuito.  Por supuesto hay un límite.  Pasando por alto alguna más que las dos luces en el mismo circuito de serie probablemente aumentará la corriente suficiente para poner las luces restantes en peligro que destruirá definitivamente toda la mitad de la cadena ligera.
