Paso 2: Dentro del metro

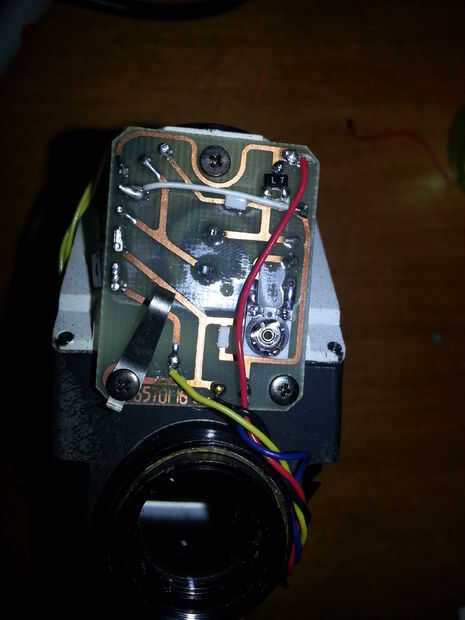

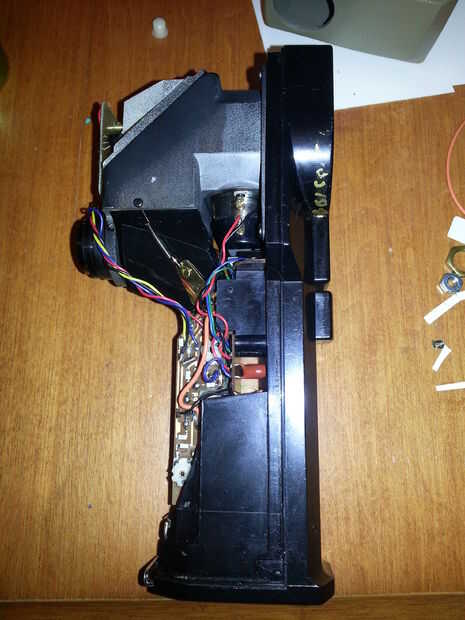

Vea las imágenes del interior del medidor para su referencia. Nota el rastro de corrosión verde en el tablero de circuito principal. Había aherrumbrado justo en mi caso y requiere un cable de puente a puente el rastro entero. El PCB es sin recubrimiento, por lo que esto podría suceder a cualquiera de los rastros. Usé un pesado cable naranja para hacer la reparación para que tenga en cuenta los no estar presente dentro de su unidad.

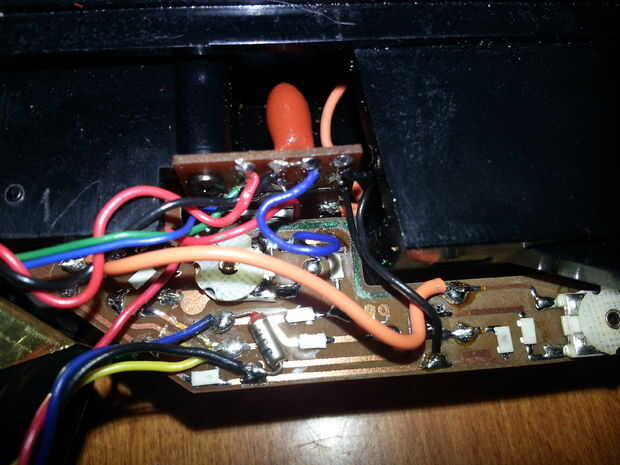

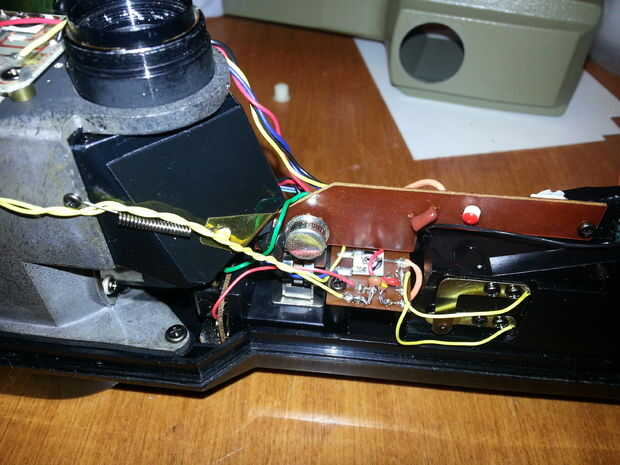

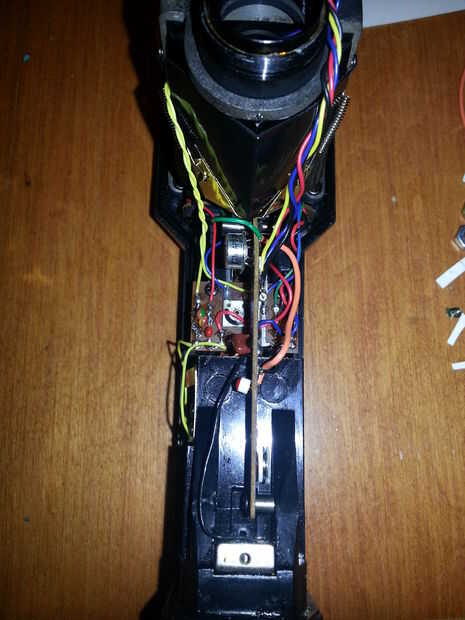

Hay 3 PCB, uno en la parte posterior de la cabeza (para los diodos de silicio) cerca de los botones de disparo y a lo largo de la empuñadura con un amp op y algunos potenciómetros de calibración.

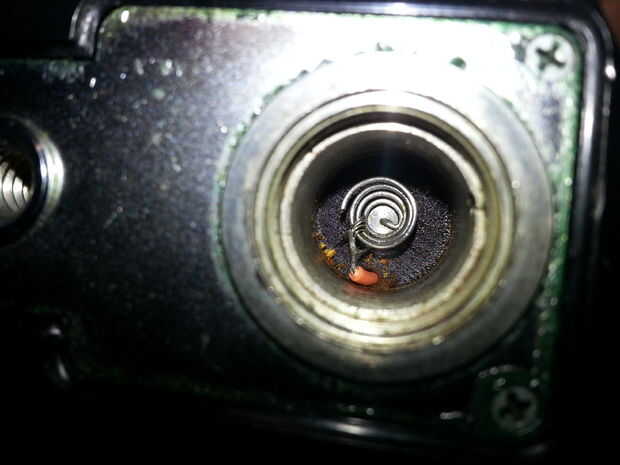

La placa inferior en el medidor es celebrada por una extraña manga roscada que es casi imposible de quitar. Mina tenía threadlocker en él y parece una herramienta especial fue utilizada para poner en su lugar originalmente, así que me rendí en tratar de retirarla. Para reemplazar a la conexión del positivo de la batería tomé una broca de 1/16 y había perforado por el superior aislamiento de fibra del portapilas, luego soldar un bucle de alambre y rosca para arriba a través del agujero y en el cuerpo del medidor. Luego envuelve el lazo alrededor de la primavera en la parte superior. Recortamos el cable y soldadas a la almohadilla de la PCB donde iba el cable viejo.

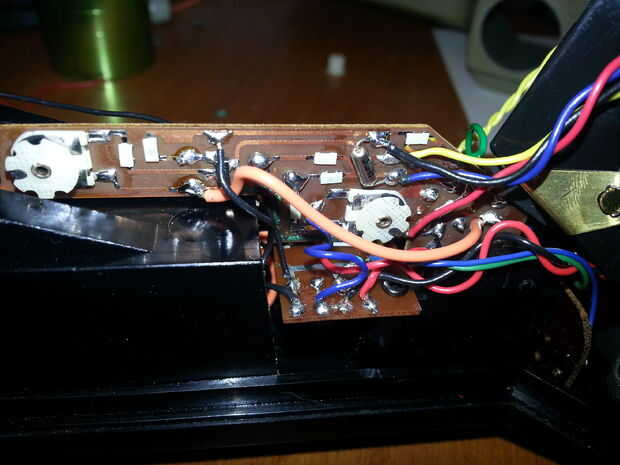

No sé cómo calibrar este instrumento pero hay varios potenciómetros dentro, uno en la parte posterior del PCB probablemente ajusta la sensibilidad del diodo, o posiblemente compensa la corriente oscura de diodo de silicio diodo. Los de la Junta de amp op probablemente ajustan el bias DC y ganan del circuito amplificador op, la gama de ajuste muestra el medidor. El sí mismo es un indicador analógico simple basado en el bobina que una aguja se desvía por una cantidad variable dependiendo de la cantidad de corriente que pasa a través de la bobina.
Conclusión
Espero que esta guía alguien Ayude a reparar su V Spotmeter para que estos grandes dispositivos pueden volver en servicio. Sólo he tenido mina poco tiempo y ya estoy muy contento con él por el precio muy razonable pagó por él frente a un medidor de punto digital moderno. No dude en preguntarme cualquier duda y voy a intentar mi mejor para ayudar.
