Reparación de puerto usb y montable de onbeat-200 (6 / 7 paso)

Paso 6: instalación de conector

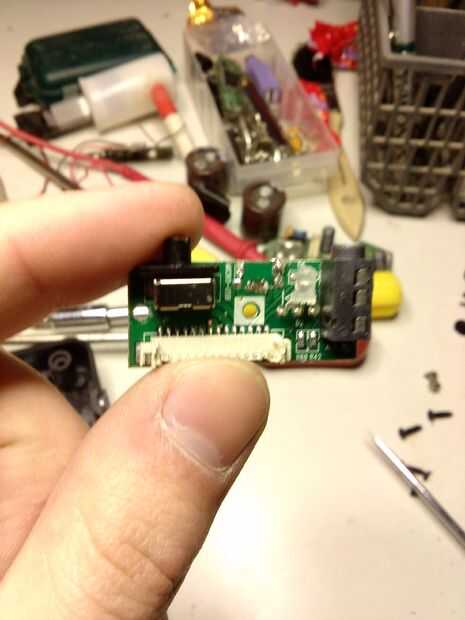

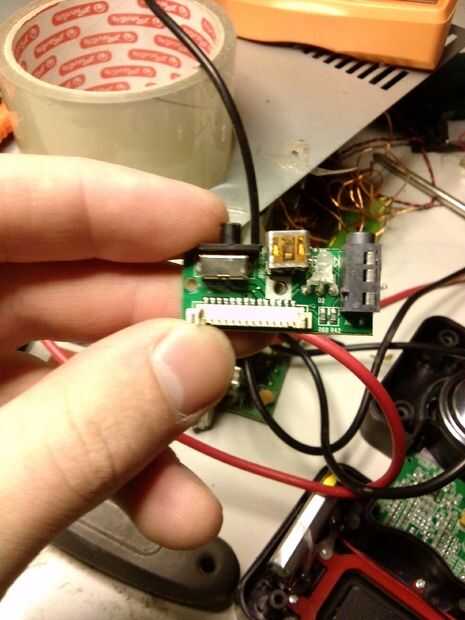

ahora en la placa, sacar el viejo usb conector gentu por soldadura y soldar el nuevo conector en su lugar. usted no tiene que preocuparse por el mediados pines en el conector, sólo la izquierda y derecha y el caso del conector. Si te fijas atentamente verás que hay sólo dos áreas de conexión en el tablero, uno para tierra y para la tensión. Porque los pines del micro-usb y mini usb están el mismo, puede soldar straihgt a su lugar. mini-usb es ligero más grande que el micro-usb, pero se adaptará. a Compruebe que el eje derecho está conectado a su lugar. el pin más izquierdo no es tan importante, sólo debe estar conectado a tierra con el caso del conector. Asegúrese de que no hay conexión entre la tierra y la tensión. El caso debe ser soldadura bien el becouse de circuitboard que mantendrá en el lugar.

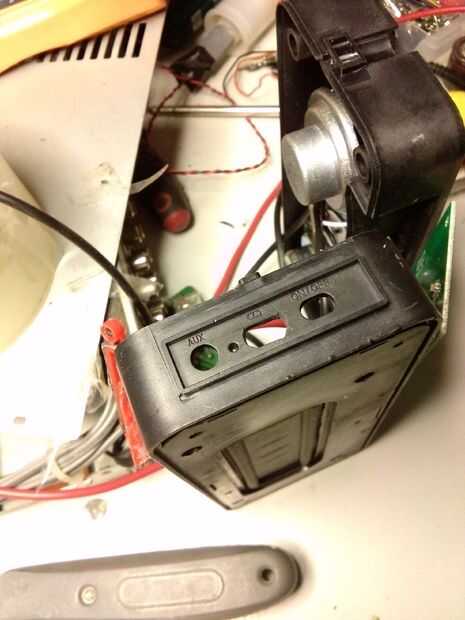

Si utilizas el mini-usb en lugar de micro usb que tendrás que hacer ligeros cambios al altavoz (tercera foto) de la carcasa. Hice mi con shap knive pero puede usar dremel o algo así.
