Paso 4: Las obras de reparación...
La tarea principal era ahora encontrar este chip exótica. Al principio, pensé que puede ser una copia de las virutas más usadas, diseñado por Motorola, STI o NXP. No he encontrado ninguno de ellos tiene el mismo suspirando.
Otra vez la suerte me vino. He encontrado en los sitios chinos como Aliexpress esta viruta se ofrece, pero en cantidades muy grandes. He contactado alrededor de 20-30 vendedores, ofreciendo el chip para la hoja de datos, pero ninguno de ellos fue capaz de encontrar para mí. Esto fue muy sorprendente para mí - que no pude comprender cómo es posible vender componentes electrónicos, sin entregar la apoyan documentación. Finalmente, me decidí a riesgo. Compré un lote de 10 piezas, el precio de unos 10 USD.

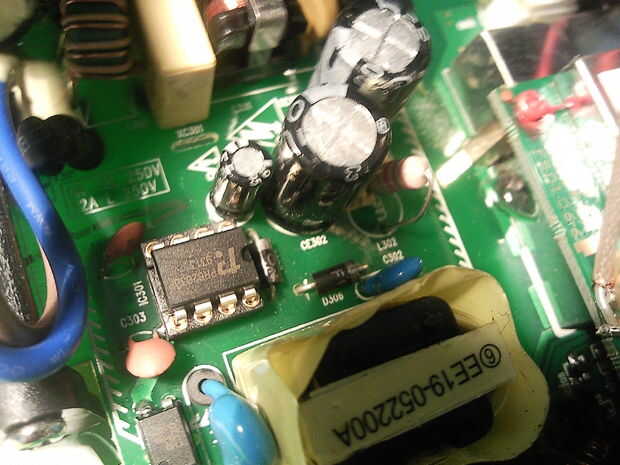

Después de dos semanas de espera, los chips llegaron a casa. Para facilitar mi vida en el futuro, yo he soldado un zócalo del IC. Si el chip explota algunos día, será fácil insertar uno nuevo. Yo he soldado la inductancia de 1mH.
Tha principal problema era, que no sabía el valor de la R303. He mirado en internet para filtros similares, pero no encontré ninguna metodología para calcular el valor de la resistencia. En la predicción de su valor, mis pensamientos eran los siguientes:
-Muy pequeño valor es inútil - le corta la inductancia de 1mH.
-Alto valor también es inútil - ninguna corriente fluirá a través de él.
-Puede ser su resistencia será idéntica a la impedancia de la inductancia en la frecuencia de la conmutación de SMPS chip (no se sabe - no ficha encontrado... o existen)
Finalmente puse resistencia de 1,5 K...
Aquí, le ruego que todos chicos: Si tienes en casa la misma máquina, o el R227 "Sanyo", pudo comprobar este valor, para insertar en el circuito para el posible más uso de él para la reparación de obras de toda la comunidad de hobists DIY.
