Paso 5: Controles finales...

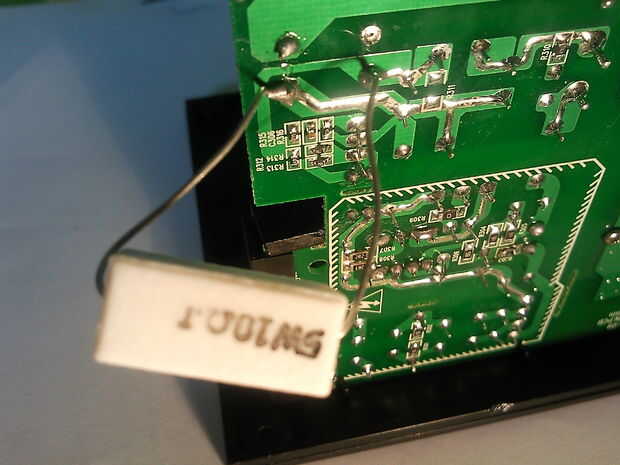

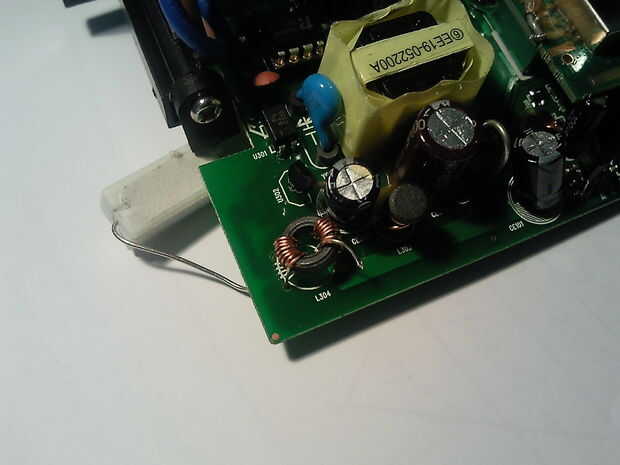

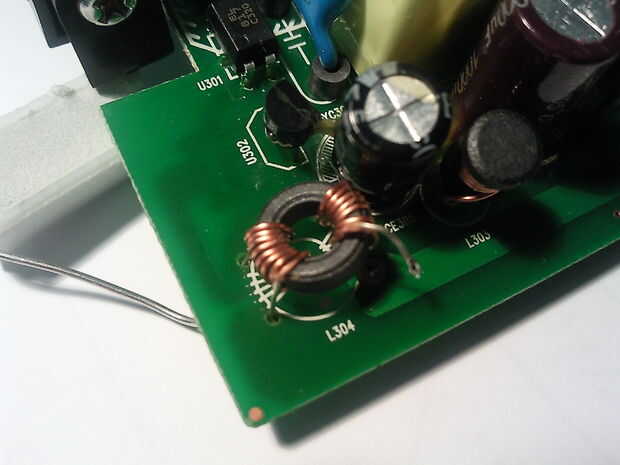

Después de la soldadura de todas las piezas de recambio (4 - Además, he sustituido también el opto-acoplador), quería probar el bloque SMPS reparado. No estaba seguro, cómo funcionaría el bloque, y lo que debería ser el voltaje producido. Se podría quemar la radio entera. Para probar el módulo, interrumpí la ruta actual del módulo SMPS de la radio. He unsoldered de la filtración terminal de granos (L304). Para cargar el módulo yo he soldado resistencia de 5W 10 ohmios en la salida del módulo. He insertado el enchufe de CA y suministrado el módulo. Era tranquilo...:-). He medido la tensión sobre la carga - era 5.25V. He recuperado las todas las conexiones en la placa y provee la radio otra vez.
Estaba funcionando como antes...
