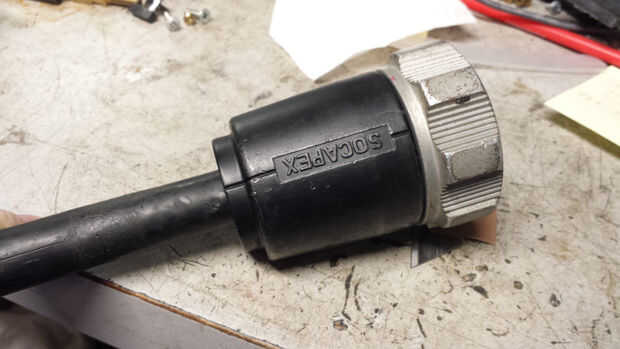

Este es un multiconector de marca socapex. Comúnmente utilizado en la industria de gira teatral y concierto para llevar varios circuitos de alimentación para luces y otros equipos. Uno de los modos de fallo comunes de este conector es lo que llamamos un spinner. Cuando los pernos no están bloqueados en su lugar en relación a la clave de la alineación en el conector. Como se puede imaginar, puede girar alrededor y aparearse con el otro conector, pero ahora circuito uno ahora sale en el circuito de seis conductores, u otra cosa. Esto sería malo.

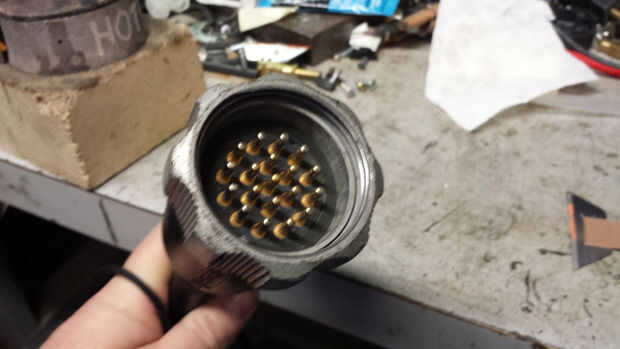

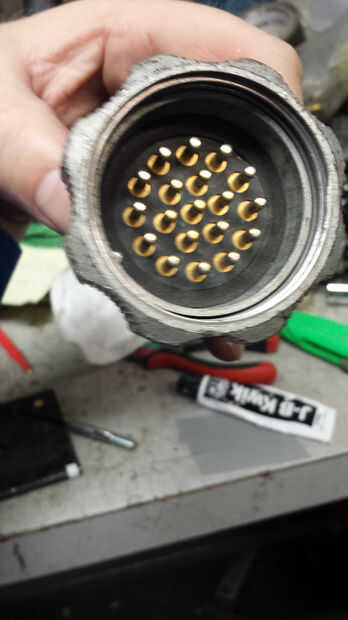

Como ves en la foto con el pasador de alineación visible, puede ver que se encuentra junto a la patilla número siete, se supone que es a medio camino entre seis y siete alfileres. Si usted toma el escudo posterior el conector usted encontrará que usted puede girar libremente el disco que vienen a través de todos los pernos dentro de la cáscara del metal.
¡ Peligro! Esta reparación no debe realizarse por alguien familiarizado con reparación de equipo eléctrico teatral. Si haces esta mal, puede iniciar incendios, destruya y matar gente cuando vuelva a colocar el cable misrepaired en servicio. Si no han reemplazado estos conectores ya, esta reparación es probablemente más allá de su nivel de habilidades. No hacerlo, dejarlo a un taller profesional para hacerlo.
Podemos reemplazar el conector entero, pero el conector no es barato y puede no estar disponible en su distribuidor de iluminación de teatro local fuera de la plataforma. Por lo tanto, esta es una solución que repara el conector con los materiales disponibles en cualquier ferretería bien surtida o centro casero de la caja grande.
Se necesita:
Destornilladores y aguja pequeña nariz alicates.
epoxi de dos componentes. (J.B. soldar cinco minutos funciona bien para mí)
un tornillo de ajuste cabeza socket #6 3/8 pulgadas de largo
Juego llave hexagonal para tornillo.
